Conectando ao servidor FTP

A porta de comunicação Ethernet da unidade de display suporta o protocolo FTP. A unidade de display pode se conectar a um servidor FTP como um cliente FTP.

Exemplo de aplicativo

Você pode copiar arquivos de imagem, dados de receitas, registros de operação, e assim por diante, do servidor FTP para a unidade de display ou da unidade de display para o servidor FTP. Esse recurso permite que você copie arquivos PNG de um servidor FTP para a unidade de display e substitua as imagens exibidas pela Exibição de imagem. Execute a operação de arquivo (cópia) usando a operação de script [Gerenciamento de arquivos remoto].

Especificações

Modelos compatíveis

Para obter informações sobre os modelos que suportam a conexão FTP, consulte o seguinte.

Lista de modelos/recursos suportados

Protocolos de segurança suportados

FTPS (FTP sobre SSL/TLS) é suportado.

Na janela [Explorador de projeto], vá para [Arquitetura do sistema]→[Target01]→[Conexões FTP] e, em [Criptografia], selecione o método de criptografia entre [FTP implícito sobre TLS], [FTP explicito sobre TLS] ou [Usar FTP simples (inseguro)].

Armazenamento lateral da unidade de display

O armazenamento na unidade de display que pode ser especificado como origem ou destino da cópia pode ser um dos seguintes:

• Armazenamento local (armazenamento interno da série ST6000 ou da série STM6000)
• USB memory
• Cartão SD

Script compatível

Operação [Gerenciamento de arquivos remoto]: Operação de arquivo (Cópia)

Conexões FTP

O número máximo de conexões FTP é 32. Você pode alternar entre as conexões FTP configuradas em runtime.

Tipos de arquivo que podem ser copiados

Você pode copiar os seguintes tipos de arquivo: CSV, TXT, PNG, BLU (arquivos de projeto) e BML (usado para transferência de sistema de arquivos).

Número e tamanho dos arquivos que podem ser copiados

Você pode copiar até 1000 arquivos em uma única operação.

• Para arquivos CSV, TXT, e PNG, o tamanho máximo por arquivo é 250 MB.
• Para arquivos BLU, e BML, o tamanho máximo por arquivo é 1 GB.

Etapas de configuração do FTP

A configuração é a seguinte:

1. Adicionar uma conexão FTP

2. Configurar script

Adicionar uma conexão FTP

Na janela do [Explorador de projeto], ir para [Arquitetura do sistema]→[Target01] e clique em [Conexões FTP] No editor de conexão FTP, na barra de ferramentas, clique em [Conexão FTP].

Defina as propriedades da conexão FTP. Na janela Propriedades que aparece quando você seleciona a linha da conexão FTP, defina propriedades como endereço IP e senha.

Para obter informações sobre propriedades de conexão FTP, consulte o seguinte.

Propriedades (Conexão FTP)

Configurar script

Na janela [Explorador de projeto], vá para [Design de tela]→[Tela] e selecione a tela onde deseja definir o script. Altere a exibição para a tela de edição de script e, em seguida, na [Caixa da ferramentas], vá para [Operações]→[Terminal] e adicione a operação [Gerenciamento de arquivos remoto] ao trigger.

Defina as propriedades da operação [Gerenciamento de arquivos remoto].

Para obter mais informações sobre as operações do [Gerenciamento de arquivos remoto], consulte o seguinte.

Gerenciamento de arquivos remoto

(Exemplo)

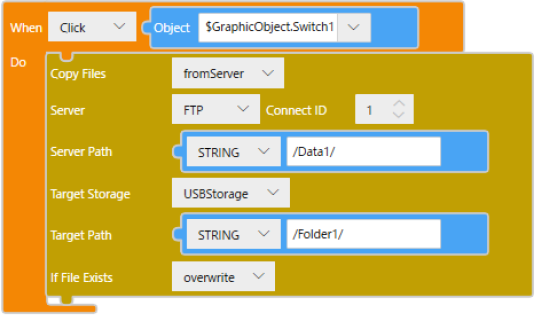

Ao tocar no interruptor, copie o arquivo da pasta (Data1) no servidor FTP especificado para a pasta (Folder1) no armazenamento USB da unidade de display. O procedimento é o seguinte:

1. Defina uma conexão FTP.
2. Criar um arquivo (por exemplo, um arquivo PNG) e salve-o no servidor FTP.
3. Configurar o script

Trigger de [Toque]

Operações	[Clicar]
Objeto do terminal	[Objeto de tela]: $GraphicObject.Switch1

Operações [Gerenciamento de arquivos remoto]

[CopyFiles]	[fromServer]
[Server]	[FTP]
[Connect ID]	1
[Server Path]	[Constant]:STRING /Data1/
[Target Storage]	[USBStorage]
[Caminho de destino]	[Constant]:STRING /Folder1/
[If File Exists]	[Substituir]





Status da conexão FTP

Você pode verificar o status da conexão FTP nas seguintes propriedades de origem:

• [Client.Status.ActiveClient]: Total de conexões FTP
• [Connection[x].LastStatus]: Resultados das operações [Gerenciamento de arquivos remoto] por conexão FTP

Para obter informações sobre propriedades de origem, consulte o seguinte.

FTP

Conjuntos de Cifras FTPS

O FTPS suporta os seguintes conjuntos de cifras.

• TLS1.3
  TLS_AES_256_GCM_SHA384
  TLS_AES_128_GCM_SHA256
  TLS_AES_128_CCM_SHA256
• TLS1.2
  TLS_ECDHE_ECDSA_WITH_AES_256_GCM_SHA384
  TLS_ECDHE_RSA_WITH_AES_256_GCM_SHA384
  TLS_ECDHE_ECDSA_WITH_AES_256_CCM
  TLS_DHE_RSA_WITH_AES_256_CCM
  TLS_DHE_RSA_WITH_AES_256_GCM_SHA384
  TLS_ECDHE_ECDSA_WITH_AES_128_GCM_SHA256
  TLS_ECDHE_RSA_WITH_AES_128_GCM_SHA256
  TLS_DHE_RSA_WITH_AES_128_GCM_SHA256
  TLS_ECDHE_ECDSA_WITH_AES_128_CCM
  TLS_DHE_RSA_WITH_AES_128_CCM
  TLS_RSA_WITH_AES_128_CBC_SHA256
