Exibindo alarmes

Exibir alarmes

Para visualizar os alarmes criados na unidade do display, use o objeto de sumário de alarmes. Com o objeto de sumário de alarmes você pode verificar o estado e outras informações dos alarmes gerados.

Observação: O objeto de sumário de alarmes exibe dados armazenados no campo [Salvar em] especificado. Se você definir [Operação quando [Salvar em] está cheio] para [Substituir dados antigos], os dados excluídos não serão exibidos. Observe que alarmes e erros do sistema de grupos de alarmes que podem não ser exibidos no objeto de Sumário de alarmes também podem fazer com que o número de registros do histórico de alarmes exceda os [Registros máximos], resultando na remoção de dados.

Formato de exibição

O objeto de sumário de alarmes tem os seguintes formatos de exibição (modos de alarme).

[Ativar]

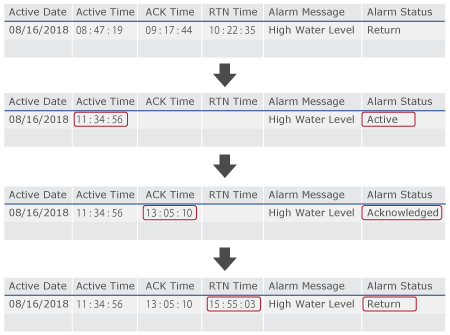

Exibe cada alarme em uma única linha. As alterações no estado do alarme atualizam as informações nessa linha.

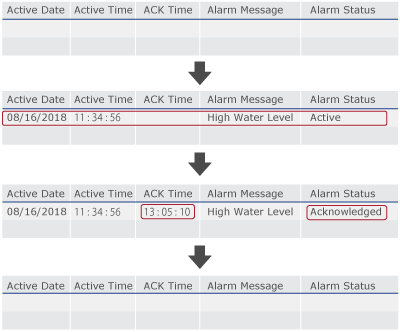

Observação: Se você habilitar a opção [Exceto RTN], quando um alarme é restaurado, a mensagem de alarme correspondente será removida do sumário de alarmes.
[Histórico]

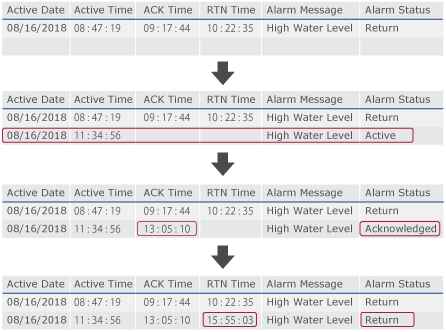

Exibe um alarme acionado em uma única linha até que retorne ao normal. Quando o alarme fica ativo novamente, exibe o alarme em uma nova linha.

Observação: Na visualização [Histórico], o número máximo de linhas no objeto de sumário de alarmes é 4000.

[Registro]

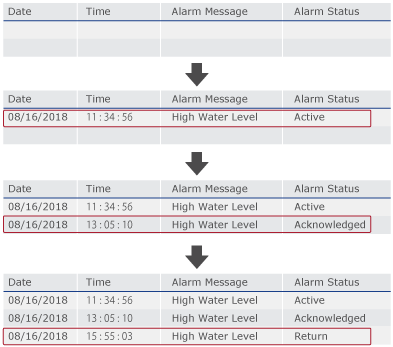

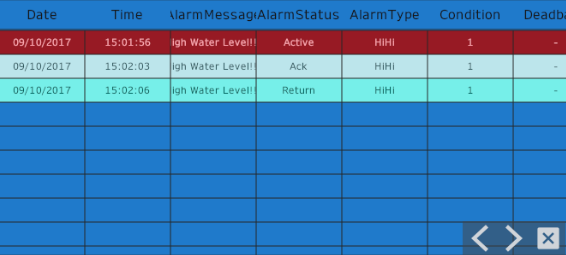

Mantém um histórico de todos os alarmes gerados. Uma mudança no estado de alarme adiciona uma nova linha para a exibição.

Relação entre o banco de dados de alarmes e o objeto de sumário de alarmes

Ao usar a visualização [Registro] ou a visualização [Ativar]

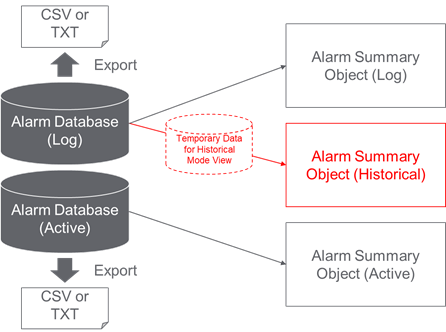

O objeto de sumário de alarmes exibe dados de alarmes diretamente do banco de dados de alarmes (registro) ou banco de dados de alarmes (ativo).

Ao utilizar a visualização [Histórico]

Ao iniciar o tempo de execução, os dados temporários são gerados a partir do banco de dados de alarmes (registro). O objeto de sumário de alarmes exibe alarmes nos dados temporários. Conforme novos alarmes são acionados, as entradas são adicionadas tanto ao banco de dados de alarmes (registro) e aos dados temporários.
Você pode exportar dados de alarme na visualização de log e na visualização ativa. Você não pode exportar dados de alarme na visualização histórica porque não há banco de dados de alarme histórico.

Exibir itens

Você pode exibir as seguintes informações no objeto de sumário de alarmes.

Título	Descrição	[Ativar]	[Histórico]	[Registro]
[Data]	A data do estado de cada alarme é exibida. Observação: Personalizar o formato da data e hora exibida. A partir da janela de propriedades do objeto de sumário de alarmes, na [Função] → [Detalhe] → [Coluna] → [Data] → [Parâmetro de Conversor] → [Padrão] insira formatos opcionais. Para formatos que você pode definir, consulte o seguinte. Date e hora	-	-
[Hora]	A hora é exibida para cada estado de alarme.	-	-
[Data ativa]	Exibe a data em que o alarme fica ativo.			-
[Tempo ativo]	A hora é exibida quando o alarme se torna ativo.			-
[Data de ACK]	Exibe a data quando o alarme é reconhecido (doravante referido como "REC").			-
[Hora do REC]	A hora é exibida quando o alarme é reconhecido (doravante referido como "REC").			-
[Data de RTN]	Exibe a data quando o alarme é recuperado (doravante referido como "RTN").			-
[Tempo de RTN]	A hora é exibida quando o alarme é recuperado (doravante referido como "RTN").			-
[Mensagem de alarme]	A mensagem de alarme é exibida.
[Status do alarme]	O status do alarme é exibido. Ativo, ACK, Retornar e UNACK.
[Tipo de alarme]	O tipo de alarme é exibido: LoLo, Lo, Hi e HiHi.
[Condição]	O limite que foi excedido pela variável para disparar um alarme é exibido.
[Banda morta]	O valor de banda morta do alarme é exibido. Banda morta
[Variável do terminal]	O nome da variável que monitora e aciona o alarme é exibido.
[Nome do grupo]	O nome do grupo do alarme é exibido.
[Valor]	Os dados de valor da variável são definidos quando o alarme está ativo, reconhecido, recuperado ou não reconhecido.	-	-
[Valor ativo]	O valor da variável definido para o alarme que está ativo é exibido.			-
[Nome do equipamento]	A origem da variável é exibida. A origem da variável é definida em Propriedade de [Origem] da variável. Sobre a severidade
[Severidade do alarme]	A gravidade do alarme é exibida.
[Contagem de alarme]	O número de vezes que o alarme foi disparado é exibido.		-	-
[Contagem de reconhecimento]	O número de vezes que o alarme foi reconhecido é exibido.		-	-
[Contagem de UNACK]	O número de vezes que o alarme não foi reconhecido é exibido.		-	-
[Tempo decorrido]	A quantidade total de tempo em que o alarme esteve no estado acionado é exibida.		-	-
[Tempo médio de confirmação]	O tempo de reconhecimento médio é exibido.		-	-
[Tempo médio de RTN]	O tempo médio para um alarme se recuperar (retornar ao normal).		-	-

Observação:

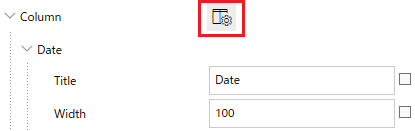

Você pode definir se deseja exibir ou ocultar itens no objeto sumário de alarmes. Abra a janela de propriedades do objeto de Sumário de alarmes, e clique no ícone [Configurações da tabela] identificado com a estrutura vermelha.

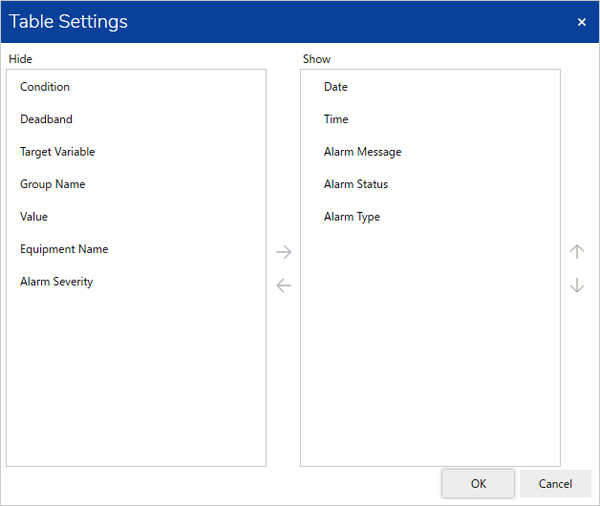

Na caixa de diálogo [Configurações da tabela], selecione os itens a serem exibidos no objeto Sumário de alarmes.
Você pode alterar a largura da coluna de cada item. A partir da janela de propriedades do objeto de sumário de alarmes, no grupo [Coluna], defina o número de pixels para a coluna [Largura] de cada item.

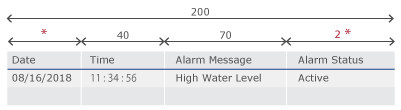

Digite um asterisco (*) no campo [Largura] para ajustar automaticamente a largura da coluna para acomodar os dados de exibição. As larguras definidas com um asterisco são calculadas subtraindo a largura da coluna de todos os outros itens.
(Exemplo)

* + 2* = 200 - (40 + 70) = 90
* = 30
Resultados na coluna Date de 30 e largura da coluna Alarm State de 60.

Sobre a severidade

Ao selecionar [Severidade] no [Modo de cor], você pode mostrar um ícone para os alarmes de alta severidade exibidos no objeto de Sumário de alarme.

Gravidade	Valor de configuração da [Severidade] do alarme	Ícone exibido no sumário de alarme
Alto Baixo	1
	2
	3
	3 ou maior	Exibe o valor definido como [Severidade].

Sobre as sub-telas

Você pode tocar um alarme e exibir sua sub-tela associada. A sub-tela exibida será configurações do conteúdo com o mesmo valor que o valor da propriedade do grupo de alarmes ou [Parâmetro] do alarme.

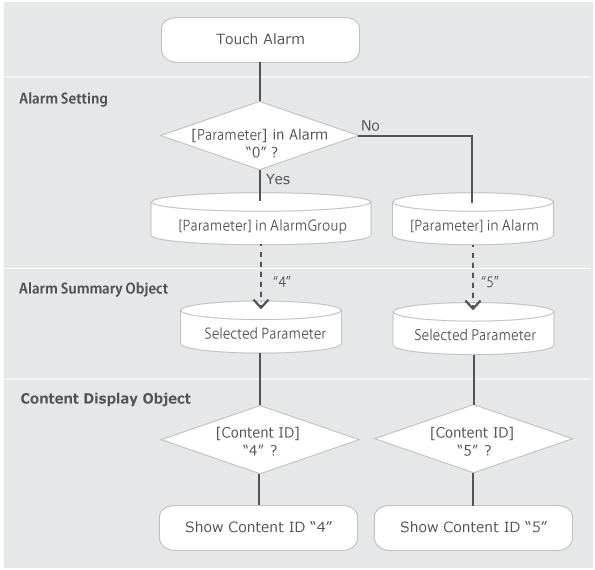

Toque em um alarme e a seguinte árvore de decisão é executada.

Para detalhes de configurações, consulte o seguinte.

Usando parâmetros para exibir telas　

Sobre a exibição de múltiplos grupos

Você pode verificar o estado de múltiplos grupos de alarme com um objeto de sumário de Alarme. Na janela de propriedades do objeto de sumário de alarme, na lista [Grupo de alarmes] selecione todos os grupos de alarme que você deseja visualizar.

[Modo de cor]

Com base em uma condição, você pode alterar a cor do plano de fundo do objeto de sumário de alarme e a cor da fonte do [Modo de cor].

[Estado]
A cor do plano de fundo e cor da fonte altera dependendo do estado do alarme.
[Severidade]
A cor do plano de fundo e cor da fonte altera dependendo da gravidade do alarme. A cor do plano de fundo e da fonte dependem da propriedade [Severidade] de cada alarme.
