STW6000-MM01-JA.05

USB クランプ Type A (1 ポート)

注記: クリップのエッジは薄い形状のため 手指を切らないようにご注意ください。

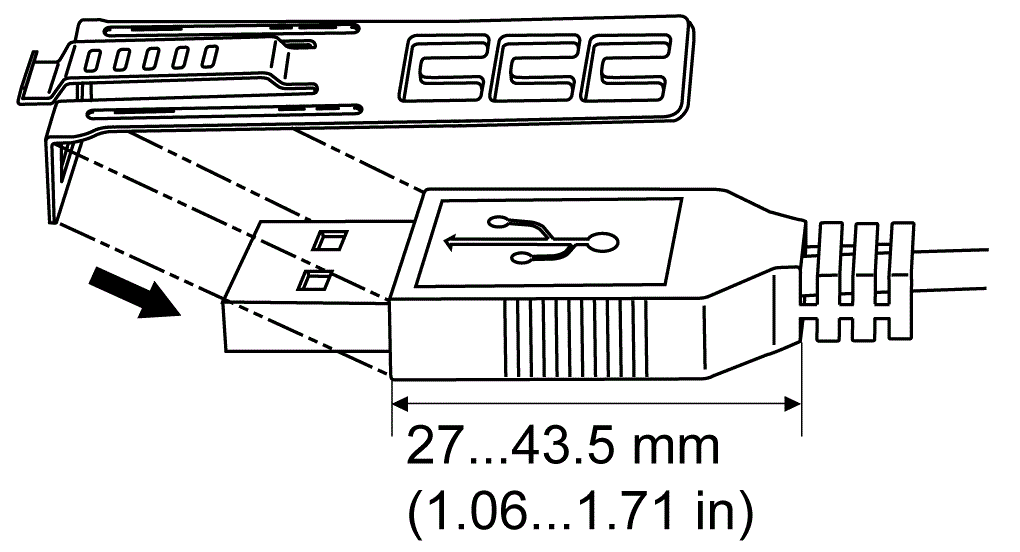

  1. クリップと USB ケーブルのコネクターシェルの USB マークのついた面を重ね合わせます。クリップは、USB ケーブルのコネクターの長さが 27~43.5 mm (1.06~1.71 in) まで対応できます。

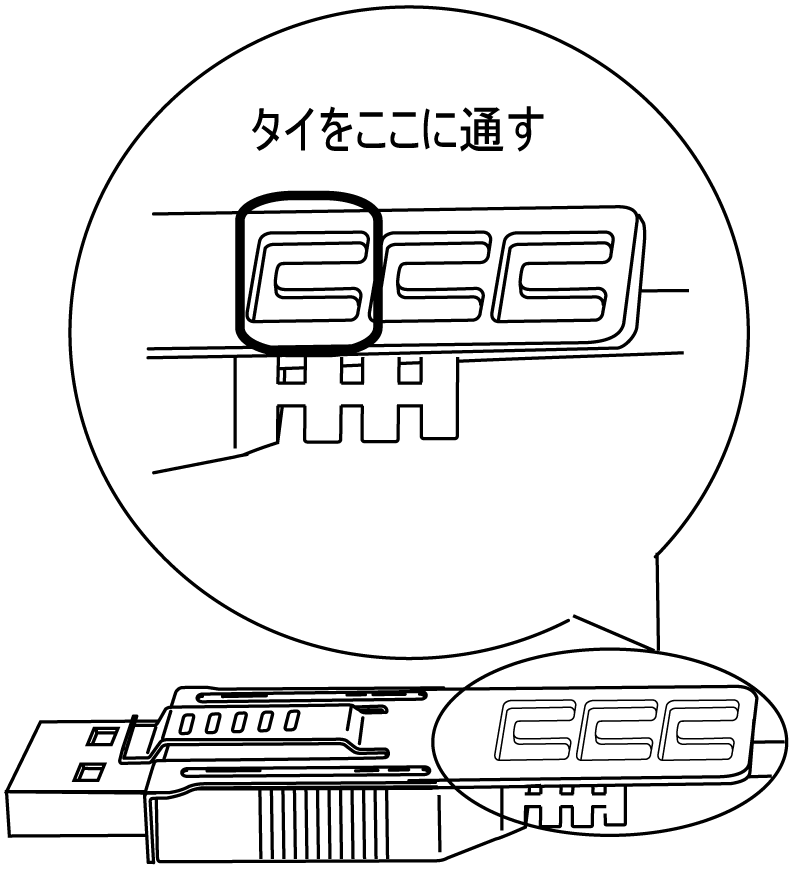

  2. クリップと USB ケーブルのコネクターシェルの面を重ね合わせ、クリップを固定する穴の位置を決めます。確実に固定するために、クリップの穴は、コネクターシェルの根元から一番近いものを選んでください。

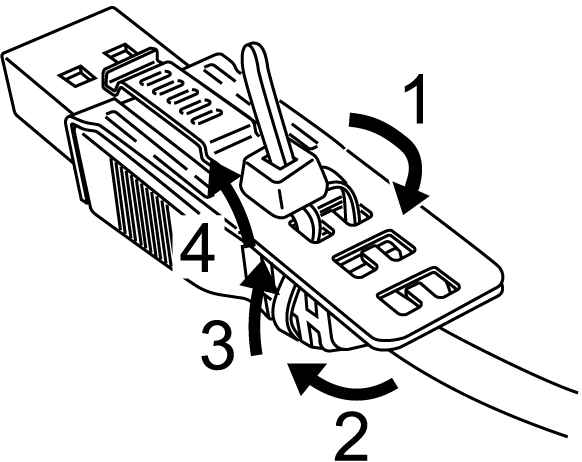

  3. 図のように、タイをクリップの穴に通します。次に、USB ケーブルがタイの輪の中を通るようにタイを回してヘッドに少し通すと、クリップが USB ケーブルに固定されます。
    注記:
    • あらかじめヘッドの向きを確認し USB ケーブルがタイの輪の中を通った状態でタイをヘッドに通せるようにしてください。

    • PFXZCBCLUSA1 (Pro-face 製) 付属のタイ、または、幅 4.8 mm (0.19 in)、厚さ 1.3 mm (0.05 in) の市販品で代用できます。

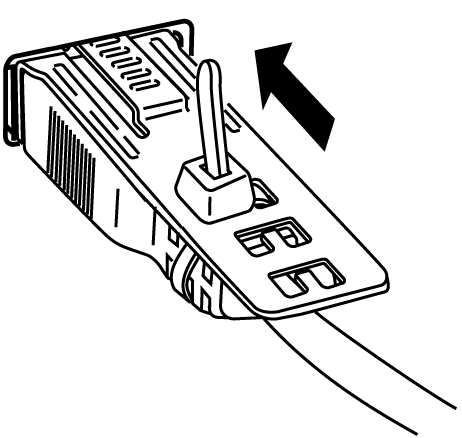

  4. 手順 3 の USB ケーブルを、クリップのグリップを押しながら、USB ホストインターフェイスにしっかり奥まで差し込みます。クリップのツメが本製品にひっかかり USB ケーブルが抜けないことを確認してください。
