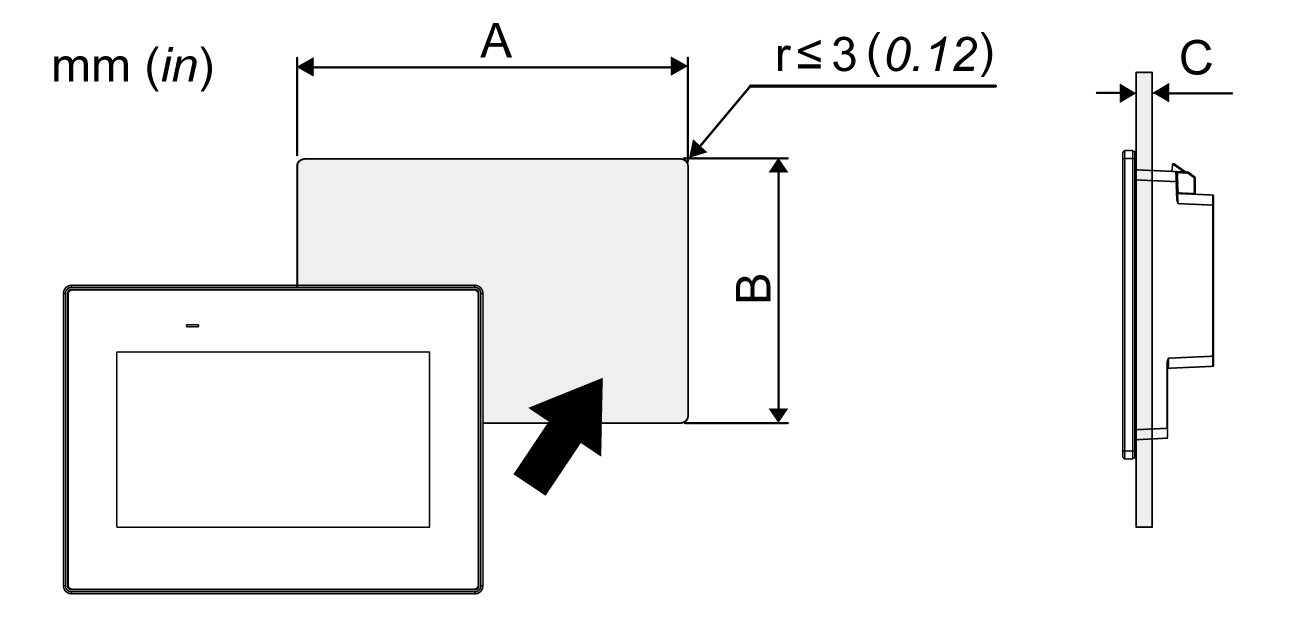

Dimensioni dell'apertura del pannello

In base alle dimensioni dell'apertura del pannello, aprire un foro di montaggio sul pannello.

Nome del modello

A

B

C*1

STW-6200WA

118.5 mm (+1/-0 mm)

(4,67 in [+0,04/-0 in])

92,5 mm (+1/-0 mm)

(3,64 in [+0,04/-0 in])

1,6...5 mm

(0,06...0,2 in)

STW-6400WA

190 mm (+1/-0 mm)

(7,48 in [+0,04/-0 in])

135 mm (+1/-0 mm)

(5,31 in [+0,04/-0 in])

1,6...5 mm

(0,06...0,2 in)

STW-6500WA

255 mm (+1/-0 mm)

(10,04 in [+0,04/-0 in])

185 mm (+1/-0 mm)

(7,28 in [+0,04/-0 in])

1,6...5 mm

(0,06...0,2 in)

STW-6600WA

295 mm (+1/-0 mm)

(11,61 in [+0,04/-0 in])

217 mm (+1/-0 mm)

(8,54 in [+0,04/-0 in])

1,6...5 mm

(0,06...0,2 in)

STW-6700WA

394 mm (+1/-0 mm)

(15,51 in [+0,04/-0 in])

250 mm (+1/-0 mm)

(9,84 in [+0,04/-0 in])

1,6...5 mm

(0,06...0,2 in)

*1 Quando si installa STW-6200WA i fermagli a molla:

  • Posizione 1: 1,5...4 mm (0,06...0,16 in)

  • Posizione 2: 4...6 mm (0,16...0,24 in)

NOTA: Per le posizioni, far riferimento alla Procedura di installazione (STW-6200WA).
