Diseño del sistema

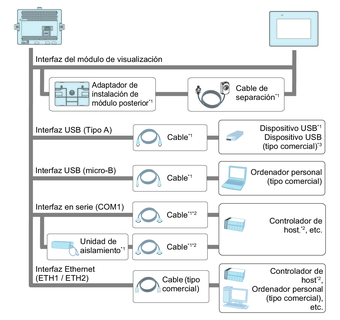

Esta sección describe la configuración del sistema con este producto y los equipos periféricos.
-
Para utilizar el módulo posterior, conecte el módulo de visualización o el adaptador de instalación del módulo posterior.
-
Cuando utilice PFXSTM6B00DIOT, conéctelo al adaptador de montaje del módulo posterior. No se puede conectar al módulo de visualización.
*1 Consulte Accesorios.
*2 Para obtener información sobre cómo conectar controladores y otros tipos de equipos, consulte el manual del controlador de dispositivo correspondiente de su software de edición de pantallas.
*3 Para ver los modelos
admitidos, consulte nuestro portal de ayuda.
https://www.pro-face.com/trans/en/manual/1001.html
Para
utilizar este producto, es necesario transferir los datos del proyecto
desde el software de edición de pantallas. Para obtener información
detallada sobre la transferencia, consulte el manual del software.
Cuando transfiera utilizando la interfaz USB (micro-B), conecte los cables en el siguiente
orden:
-
Conecte el cable de transferencia a la interfaz USB (micro-B) de este producto.
-
Conecte el cable de alimentación a este producto y, a continuación, conecte el cable de alimentación a una fuente de alimentación externa.
-
Conecte el cable de transferencia al ordenador.
 ADVERTENCIA |
|---|
|
FUNCIONAMIENTO INESPERADO DEL EQUIPO
Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños
en el equipo.
|
Cuando use PFXSTM6B00DIOT, deberá realizar los ajustes iniciales antes de transferir
los datos del proyecto por primera vez. Para
obtener información acerca de cómo configurar el producto,
consulte BLUE Open Studio HMI Runtime Reference Manual.
Puede
descargar los manuales que corresponden a este producto desde nuestro
sitio Web.
https://www.pro-face.com/trans/en/manual/1085.html
