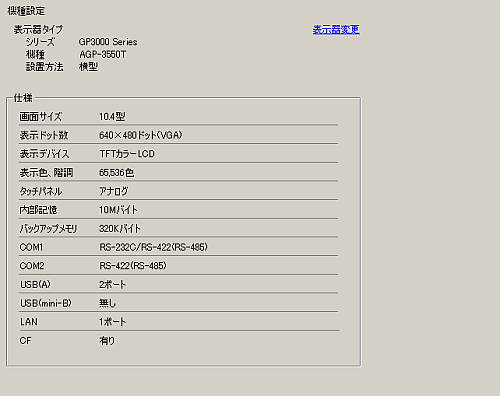

4.4.1 システム設定[機種設定]の設定ガイド

表示器タイプ

表示器の機種を表示します。

シリーズ

表示器のシリーズ名を表示します。

機種

表示器のシリーズに対応した機種名を表示します。

設置方法

表示器の設置方法を[横型]または[縦型]で表示します。

仕様

[表示器タイプ]で設定された表示器の仕様を表示します。

表示器変更

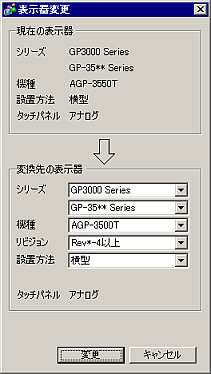

[表示器変更]ダイアログボックスが表示されます。プロジェクトファイルで使用する表示器の機種を変更します。

現在の表示器

現在設定されている表示器のシリーズ名、機種名、設置方法が表示されます。

変換先の表示器

変更する表示器の[シリーズ]、[機種](または[ボックスモジュール]および[ディスプレイモジュール])、[設置方法]、[リビジョン]を設定します。縦型に対応していない[IPC Series (PC/AT)]または[PFXGP6B40*]を選択した場合は[画面サイズ]も選択します。

解像度コンバート

変換前と変換後で解像度が異なる場合、解像度を自動変換するかどうかを指定します。指定した場合、解像度にあわせて画面上の部品サイズや位置、文字サイズが自動調整されます。ただし文字サイズや表示ドット数などの制限により、一部拡大/縮小の倍率が正しく変換できないものがあります。

ファンクションキーの位置調整

以下の機種間で機種変更を行う場合、ファンクションキーの位置を調整するかどうかを指定します。指定すると、変換前の機種で設定されていたファンクションキーの機能を、同じ位置のキーに割り当てることができます。
