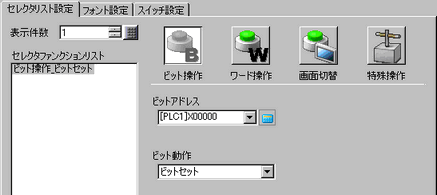

ビットアドレス
操作したいビットアドレスを指定します。
ビット動作
ビット操作の動作を選択します。
ビットセット
スイッチを押すと[ビットアドレス]で指定したビットがONになります。
ビットリセット
スイッチを押すと[ビットアドレス]で指定したビットがOFFになります。
ビット反転
スイッチを押すごとに[ビットアドレス]で指定したビットのON/OFFを切り替えます。

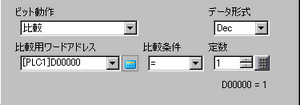

比較
スイッチを押すと指定ワードアドレスのデータと定数を比較します。
その結果、条件が成立した場合に[ビットアドレス]で指定したビットがONになります。
比較
比較用ワードアドレス
比較するワードアドレス(16ビット長)を指定します。ここで指定したアドレスに格納されているデータと[定数]を比較し、条件が成立している場合に[ビットアドレス]をONします。
比較条件
比較式の条件を、=, <, >, <>,<=, >= から選択します。
定数
比較する値を設定します。[データ形式]により設定範囲が異なります。
Dec : -32768～32767
BCD : 0～9999
Hex : 0～FFFF
データ形式
定数のデータ形式を [Dec]、[BCD]、[Hex]から選択します。
