M.8.3 COM1 / COM2 / LANチェック

RS-232C、RS-422、LANの送受信ラインのチェックです。異常が発生したときにチェックします。

COM1、COM2のチェックを行うにはループバックケーブルの接続が必要です。

ご使用の表示器が搭載しているCOMポートおよび対応しているモードについては、各表示器の「ハードウェアマニュアル」を参照してください。
MPIポートはチェック対象外です。
以下の機種では、COMチェックおよびLANチェックができません。
GPH6000シリーズ
GP6000シリーズ
IPCシリーズ
SP5000シリーズオープンボックス

ループバックケーブルの作成

チェックを行うためにループバックケーブルを作成する必要があります。

ループバックの配線は表示器によって異なります。

表示器	ループバックケーブルの種類
GP-4200シリーズ(GP-4203Tを除く) GP-4300シリーズ GP-4400シリーズ GP-4500シリーズ(GP-4503T MPIポートを除く) GP-4600シリーズ(GP-4603T MPIポートを除く)	パターン1
GP-4100シリーズ	パターン2
LT4000シリーズ	パターン3
SP5000シリーズ(オープンボックスを除く) GP-4G01	パターン4
ST-6200シリーズ STM6000シリーズ STC6000シリーズ	パターン5
ST6000シリーズ(ST-6200シリーズを除く) ET6000シリーズ	パターン6

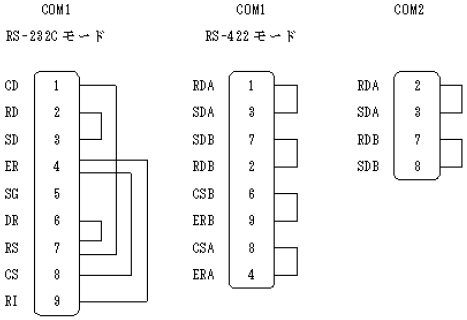

パターン1

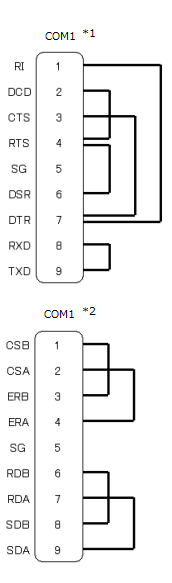

パターン2

*1 GP-4115T / GP-4115T3

*2 GP-4116T

パターン3

パターン4

RS-232C (COM1/COM2)	RS-422 (COM1/COM2)

*3 GP-4G01のHMIポート

パターン5

パターン6

チェック

作成したループバックケーブルをインターフェイスに接続し、チェックを行います。正常なら[OK]、異常なら[NG]が表示されます。

設定画面の詳細は設定ガイドを参照してください。

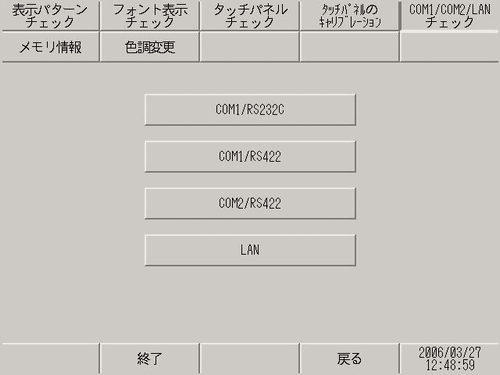

M.17.6.5 メンテナンスメニュー - COM1 / COM2 / LANチェック

オフラインモードに入り、項目切り替えスイッチから[メンテナンスメニュー]をタッチします。
[メンテナンスメニュー]が開くので[COM1/COM2/LANチェック]をタッチします。
[COM1/COM2/LANチェック]が開くのでチェックするインターフェイスを選択します。(例 : COM1/RS232C)
メッセージが表示されるのでメッセージの指示に従って[開始]をタッチしてください。
チェックに異常がなければ[OK]、エラーが発生した場合は[NG]と表示されます。チェック確認後は[閉じる]をタッチします。
