M.16 設定ガイド - 輝度、コントラスト調整メニュー運転中(接続機器との通信中)に、表示器画面の輝度およびコントラストやEZイルミネーションスイッチの輝度を輝度/コントラスト調整バーで調整できます。
表示器の起動中は、輝度、コントラストは調整できません。
SP5000シリーズオープンボックス、IPCシリーズ、またはPC/ATでは、輝度/コントラスト調整バーで表示器画面の輝度およびコントラストを調整できません。
SP5000シリーズオープンボックスの輝度を調整したい場合は、「SP5000シリーズオープンボックス リファレンスマニュアル」を参照してください。マニュアルは弊社サポート専用サイト(http://www.pro-face.com/trans/ja/manual/1001.html)からダウンロードできます。
SP5000シリーズオープンボックス、IPCシリーズ、またはPC/ATでは、EZイルミネーションスイッチと接続している場合に限り、輝度/コントラスト調整バーにEZイルミネーションスイッチ用の設定メニューが表示されます。
輝度/コントラストの調整手順

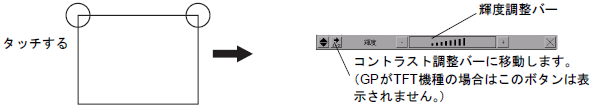

パネルの右上隅→左上隅または左上隅→右上隅(縦横40ドット以内)の順に0.5秒以内にタッチします。
輝度/コントラスト調整バーの[+]、[-]をタッチして輝度の強弱を調整します。
TFTカラーLCDの機種以外は、コントラストも調整できます。
をタッチしてコントラスト調整バーに切り替えて、コントラストを調整します。
輝度/コントラスト調整バーの[X]をタッチして調整を終了します。
EZイルミネーションスイッチの輝度調整手順
イルミネーションスイッチを「使用する」に設定したプロジェクトデータを表示器に転送します。
15.6.2 システム設定[入力機器設定]の設定ガイド - イルミネーションスイッチ
表示器とEZイルミネーションスイッチを接続します。
表示画面の右上隅→左上隅または左上隅→右上隅の順にタッチし、輝度/コントラスト調整バーを表示します。
輝度/コントラスト調整バーの[本体]をタッチし、[イルミネーションスイッチ]に切替えます。
輝度/コントラスト調整バーの[+]、[-]をタッチして輝度の強弱を調整します。
輝度/コントラスト調整バーの[X]をタッチして調整を終了します。
輝度/コントラスト調整バーの表示設定
輝度/コントラスト調整バーが画面に表示されない場合は、オフラインモードで設定を変更します。
設定画面の詳細は設定ガイドを参照してください。
M.17.2.3 本体設定 - 表示設定

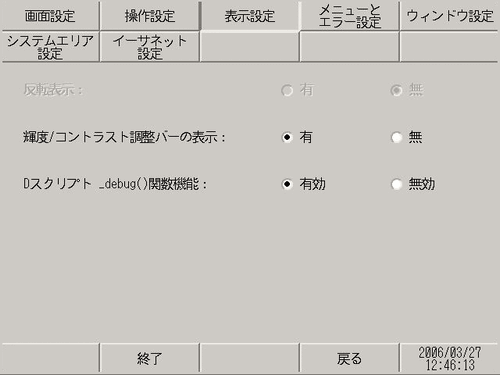

オフラインモードに入り、項目切り替えスイッチから[本体設定]をタッチします。
[表示設定]をタッチします。
[輝度/コントラスト調整バーの表示]で[有]を選択します。
[終了]をタッチしてオフラインモードを終了します。
