导出和导入变量

在屏幕编辑软件中，您可以通过使用变量编辑器工具栏执行全局变量的导出和导入。导出项目中包含报警和记录的属性。不支持导出和导入本地变量。

注：

尽管您可以将屏幕编辑软件 3.3 Service Pack 1 或更早版本中以 CSV 或 TXT 文件形式导出的数据导入版本 3.4 或更高版本的屏幕编辑软件中，但从版本 3.4 或更高版本导出的文件不能导入 3.3 Service Pack 1 或更早版本中，因为文件版本是 2.0。
在输出文件的 [FileVersion] 行中检查 CSV 或 TXT 输出的文件版本。

导出和导入变量支持以下文件格式：

TXT文件（.txt，UTF-8 (without BOM)）
CSV文件（.csv，UTF-8 (without BOM)）

注：

使用 UTF-8 (无 BOM) 以外的编码保存的文件不能被导入。
有关文件格式的信息，请参阅以下内容。
保存数据 (导出) 文件设置

可以使用Microsoft Excel 等软件程序查看导出的文件。

注：

数据输出格式如下:

字符串由双引号 (") 封装。
例如，"这是一个字符串"
出现在条目开头的特殊字符 "="、"+"、"-"、"@"、TAB 和 ENTER 将以单引号 (') 作为前缀。
例如: "'=1+2"

有关导入变量的注意事项

导入时，如果不存在同名扫描速率，则会根据导出文件中的间隔创建新的扫描速率。如果工程中已存在该扫描速率，扫描速率则不会更新。
如果导入从屏幕编辑软件3.1 Service Pack 1B或更早版本导出的文件，则将为外部变量分配默认扫描速率。有关扫描速率的信息，请参阅以下内容。
设置读取外部变量值的间隔（扫描速率）
使用符号文件导入导入的变量不能用导入变量命令更新。要更新符号文件中的变量，请参阅以下内容。
从外接设备导入符号 - 导入符号文件后的注意事项
不能向包含符号文件的工程导入变量。要导入变量，请执行以下步骤。

从工程中删除该符号文件。
从工程中导出变量。
将变量导入到工程中。
将符号文件导入到工程中。

屏幕编辑软件中的变量名称有命名规范。
如果变量名称包含未遵循命名规范的字符，则不会导入该变量。
有关详细信息，请参阅以下内容。
命名规范

变量格式

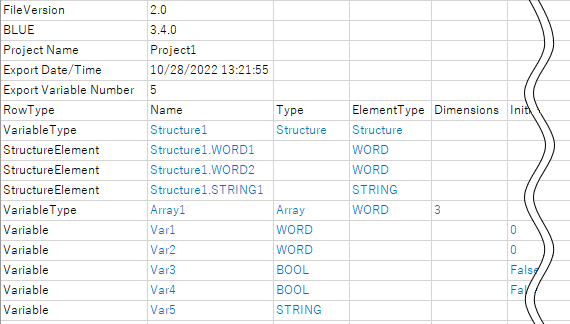

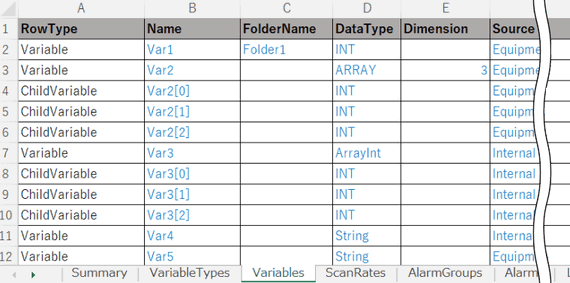

在 Excel 中打开时，导出的文件包含以下示例数据。

注：只能编辑蓝色文本的数据。如果修改格式，将无法导入文件。

导出项目

此表指示与导出项目对应的属性。

属性未设置的项目将为空。

项目	属性	属性画面定位	可用值
Name	[名称]	[全部变量]	遵循命名规范。
Type	[数据类型]	[全部变量]	遵循支持的数据类型。
ElementType	指示数组元素或结构成员的数据类型。	[全部变量]	遵循支持的数据类型。
Dimensions	[尺寸]	[全部变量]	遵循支持的属性范围。
InitialValue	[初始值]	[全部变量]	遵循支持的属性范围。
RetentiveEnabled	[保持]	[全部变量]	TRUE/FALSE
FolderName	[文件夹]	[全部变量]	遵循命名规范。
BindType	指示已分配数据的类型。	变量属性的属性选择器窗口。	只能在属性中设置的对象。
BindObject	指示已分配数据的名称。	变量属性的属性选择器窗口。	遵循命名规范。
BindField	指示已分配数据的属性。	变量属性的属性选择器窗口。	仅是已分配对象的属性。
BindIsArray	指示是否将用户定义的变量设置为值。	变量属性的属性选择器窗口。	TRUE/FALSE
BindValue	-	-
BindDirection	[方向]	变量属性的属性选择器窗口。	OneWay/Both
BindConverter	[转换器]	变量属性的属性选择器窗口。	遵循命名规范。
HasInputRange	[输入范围]	[全部变量]	TRUE/FALSE
MinValue	[最小值]	[全部变量]	遵循支持的属性范围。
MaxValue	[最大值]	[全部变量]	遵循支持的属性范围。
Target	[型号]	系统架构	无编辑
Source	[源]	[全部变量]	无编辑
ScanRate	[扫描速率]	[全部变量]	遵循命名规范。
ScanRateInterval	[间隔]	[所有扫描速率]	1-600
AddressEnabled	[基地址]（仅当选择了数组或结构时）。	[全部变量]	如果选择了属性，则显示 TRUE。
Address	[寄存器地址]	[全部变量]	遵循支持的属性范围。
HasBinding	当对变量属性使用对象或其他变量时，指示为 TRUE。	[全部变量]	TRUE/FALSE
VariableLength	[变量长度]	[全部变量]	TRUE/FALSE
NumberOfBytes	[字节数/字数]	[全部变量]	遵循支持的属性范围。
StringEncode	[字符串编码]（仅当从[源]选择外接设备时）。	[全部变量]	遵循支持的编码。
HasAlarm	在报警中使用变量时，指示为TRUE。	[全部报警]	TRUE 或空白
AlarmType	在级别报警中使用变量时，指示"限制"。	[级别报警]	Limit 或空白
***ThresholdState [1]	在级别报警中使用变量时，指示"启用"。	[级别报警]	Enable 或空白
***Threshold [1]	[报警类型]	[级别报警]	HiHi/Hi/Lo/LoLo
***ThresholdValue [1]	[值]	[级别报警]	遵循支持的属性范围。
***ThresholdDeadBand [1]	[死区]	[级别报警]	遵循支持的属性范围。
***ThresholdAlarmGroup [1]	指示包含变量的报警组名称。	[级别报警]	遵循命名规范。
***ThresholdMessageMode [1]	指示消息设置。	[级别报警]	Direct/Language Table
***ThresholdMessage [1]	[消息]	[级别报警]	遵循支持的属性范围。
***ThresholdSeverity [1]	[严重级别]	[级别报警]	遵循支持的属性范围。
***ThresholdParameter [1]	[参数]	[级别报警]	遵循支持的属性范围。
ThresholdState	[触发条件]	[Bool 报警]	Enabled/Disable
ThresholdType	[报警类型]	[Bool 报警]	Hi/Lo
ThresholdCondition	-	-	WhenHigh/WhenLow 无编辑
ThresholdAlarmGroup	指示包含变量的报警组名称。	[Bool 报警]	遵循命名规范。
ThresholdMessageMode	指示消息设置。	[Bool 报警]	Direct/Language Table
ThresholdMessage	[消息]	[Bool 报警]	遵循支持的属性范围。
ThresholdSeverity	[严重级别]	[Bool 报警]	遵循支持的属性范围。
ThresholdParameter	[参数]	[Bool 报警]	遵循支持的属性范围。
DataSharing	[数据共享]	[全部变量]	None/ReadOnly/ReadWrite
LoggingGroup	指示在记录中使用变量时的组名称。	[全部记录]	遵循命名规范。
Comments	[注释]	[全部变量]	遵循命名规范。
AlarmGroupId	表示报警组名称。	[全部变量]	遵循命名规范。

1.*** 是指 HiHi、Hi、Lo 或 LoLo。
