条件

条件触发根据指定的条件运行操作。

满足条件时触发一次。当条件的设定值发生更改时，判断条件是否满足。

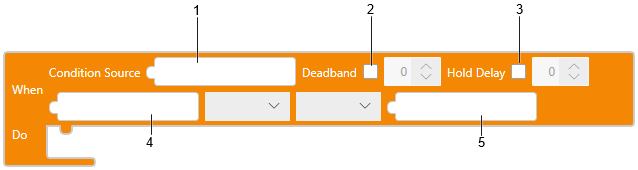

1: Condition Source

2: Deadband

3: Hold Delay

启用 [Hold Delay] 时，操作将在设定的时间后运行。

4: 条件 1

5: 条件 2



（例1）

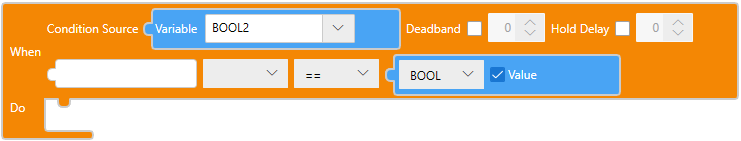

如果布尔值变量 BOOL2 值设置为ON，就会发生触发条件。

变量块	条件
从变量块中选择变量 BOOL2。	将条件设置为 [==]。 从常量块中选择 [Bool] 并选中复选框。
块 文本 onCondition(BOOL2 == true,{enableDelay:false,enableDeadband:false,delayValue:0,deadBandValue:0}, ()=>{ });

（例2）

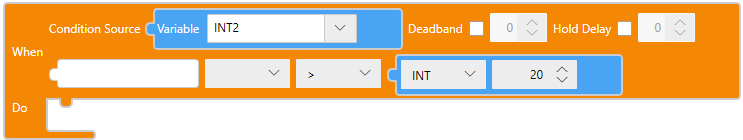

如果整型变量 INT2 值超出 20，就会发生触发条件。

变量块	条件
从变量块中选择变量 INT2。	将条件设置为 [>]。 从常量块中选择[Int]并设置 20。
块 文本 onCondition(INT2 > 20,{enableDelay:false,enableDeadband:false,delayValue:0,deadBandValue:0}, ()=>{ });

（例3）

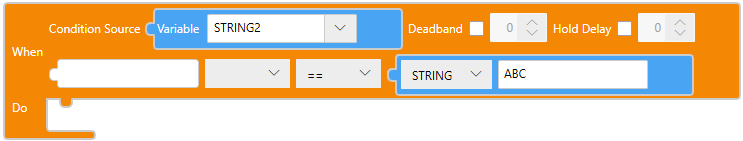

如果字符串变量 STRING2 值变为 ABC，就会发生触发条件。

变量块	条件
从变量块中选择变量 STRING2。	将条件设置为 [==]。 从常量块中选择[STRING]并输入 ABC。
块 文本 onCondition(STRING2 == "ABC",{enableDelay:false,enableDeadband:false,delayValue:0,deadBandValue:0}, ()=>{ });

（例4）

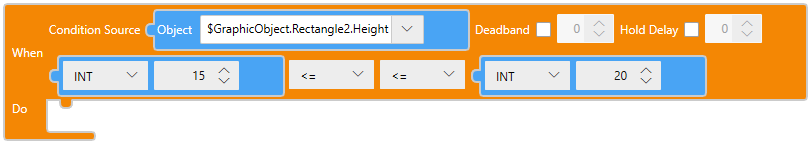

如果图形对象 Rectangle2 的高度介于 15 至 20，就会发生触发。

图形对象在 Screen1 上绘制。

画面对象块	条件
从画面对象块中选择对象Rectangle2.Height。	从常量块中选择[Int]并设置 15。将条件设置为 [<=]。 将其它条件设置为 [<=]。从常量块中选择[Int]并设置 20。
块 文本 onCondition(15 <= $GraphicObject.Rectangle2.Height && $GraphicObject.Rectangle2.Height <= 20,{enableDelay:false,enableDeadband:false,delayValue:0,deadBandValue:0}, ()=>{ });

条件中的支持符号

[==]	等于符号
[!=]	不等于符号
[<=]	等于或小于符号
[>=]	等于或大于符号
[<]	小于符号
[>]	大于符号

Deadband

触发报警的值和恢复报警的值之间的值范围称为Deadband。

(示例)

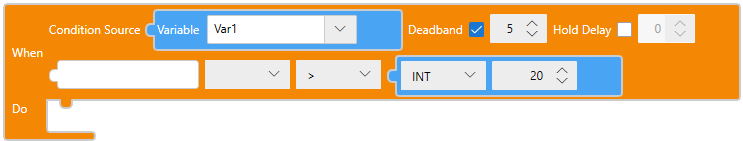

假设Condition X>20 及 Deadband 5。

参考下图：在点 A，输入值首次大于 20，因此发生了触发条件。在点 B，输入值未减小至 15 以下，因此不会发生触发条件。在点 C，输入值减小至 15 以下并上升至 20 以上，因此发生了触发条件。

下表说明了各种条件下的 Deadband:

示例	描述

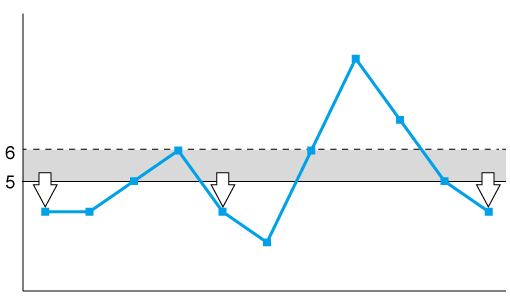

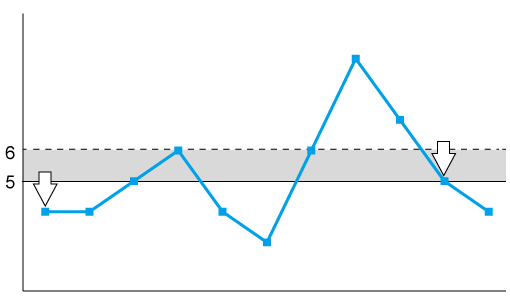

X<5, Deadband = 1	每当输入值小于 5 时，发生触发条件。 当输入值首次小于 5，发生触发条件。当输入值升至 6 或更高并再次低于 5 时，会发生下一次触发。
X<=5, Deadband = 1	每当输入值小于或等于 5时，发生触发条件。 当输入值首次小于或等于 5，发生触发条件。当输入值升至 6 或更高并再次降至 5 时，会发生下一次触发。

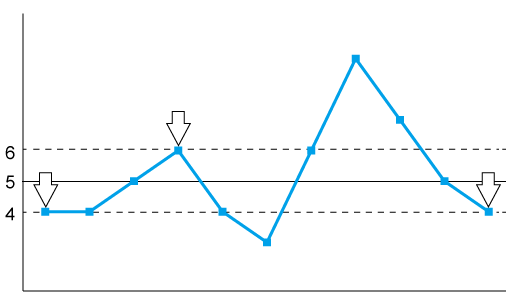

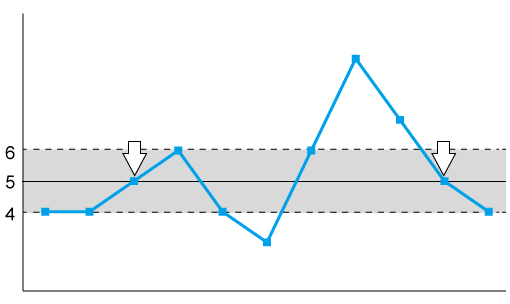

X==5, Deadband = 1	每当输入值等于 5 时，发生触发条件。 当输入值第一次等于 5 时，发生触发条件。当输入值升至 6 或更高，或降至 4 或更低，然后再次达到 5 时，会发生下一次触发。
X!=5, Deadband = 1 注： 即使设置了死区，Deadband 也不支持 [!=] 条件。	每当输入值不等于 5 时，发生触发条件。 当输入值首次不等于 5 时，发生触发条件。当输入值达到 5，然后更改为其他值时，发生下一次触发条件。

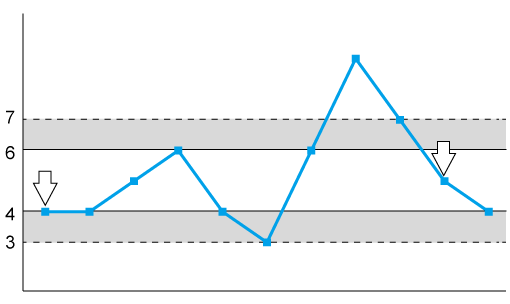

4<=X<=6, Deadband = 1	每当输入值为 4 到 6 时，发生触发条件。 当输入值首次为 4 到 6 时，发生触发条件。当输入值升至 7 或更高，然后达到 4 至 6 的值时，会发生下一次触发。当输入值降至 3 或更低，然后达到 4 至 6 的值时，也会发生触发。
