导出和导入记录设置和记录数据

导出和导入日志设置

可以从记录编辑器的工具栏中导出和导入带有指定变量的记录组记录设置。

注：

尽管您可以将屏幕编辑软件 3.3 Service Pack 1 或更早版本中以 CSV 或 TXT 文件形式导出的数据导入版本 3.4 或更高版本的屏幕编辑软件中，但从版本 3.4 或更高版本导出的文件不能导入 3.3 Service Pack 1 或更早版本中，因为文件版本是 2.0。
在输出文件的 [FileVersion] 行中检查 CSV 或 TXT 输出的文件版本。

导入和导出记录设置支持以下文件格式：

TXT文件（.txt，UTF-8 (without BOM)）
CSV文件（.csv，UTF-8 (without BOM)）

注：

使用 UTF-8 (无 BOM) 以外的编码保存的文件不能被导入。
有关文件格式的信息，请参阅以下内容。
保存数据 (导出) 文件设置

可以使用Microsoft Excel 等软件程序查看导出的文件。

注：

数据输出格式如下:

字符串由双引号 (") 封装。
例如，"这是一个字符串"
出现在条目开头的特殊字符 "="、"+"、"-"、"@"、TAB 和 ENTER 将以单引号 (') 作为前缀。
例如: "'=1+2"

导出记录数据

记录数据可导出至外部存储。

记录数据通过以下方式导出：

通过执行导出日志数据操作。
导出日志数据

导出记录数据支持以下文件格式：

TXT文件（.txt，UTF-8 (without BOM)）
CSV文件（.csv，UTF-8 (without BOM)）

注：

使用 UTF-8 (无 BOM) 以外的编码保存的文件不能被导入。
有关文件格式的信息，请参阅以下内容。
保存数据 (导出) 文件设置

可以使用Microsoft Excel 等软件程序查看导出的文件。

注：

数据输出格式如下:

字符串由双引号 (") 封装。
例如，"这是一个字符串"
出现在条目开头的特殊字符 "="、"+"、"-"、"@"、TAB 和 ENTER 将以单引号 (') 作为前缀。
例如: "'=1+2"

导出数据设置

您可以在目标日志组属性窗口中的 [导出数据] 区域配置导出数据设置。有关更多信息，请参阅以下内容。

[导出数据]

导出文件

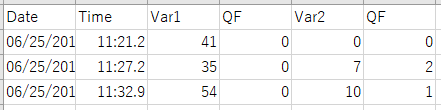

在Microsoft Excel中打开时，导出的文件包含以下数据。

此表指示与导出项目对应的属性。

项目

描述

Date

记录日期

Time

记录时间

Variable Value

分配给记录组的变量值

显示所选变量的状态。

值	描述
0, 4	访问寄存器地址和寄存器地址值正常。
1, 3, 5, 7	无法访问寄存器地址。
8, 12	寄存器地址值无效。
9, 13, 15	您不能访问寄存器地址。另外，寄存器地址值也可能无效。
2, 6, 10, 11, 14	未使用

注：

您可以在 [日期格式] 和 [时间格式] 属性中配置导出数据前两列中的日期格式和时间格式。
[Target01] 属性窗口 > [功能] 选项卡 > [选项] 选项卡 > [导出] > [内容]
有关信息，请参阅下文。
[日期格式]
[时间格式]
在记录组属性窗口中，当对[导出数据]启用[检测修改]时，一个字母数字字符串将添加到导出文件的第一行。Export File Validation Tool 使用此字母数字字符串检测文件数据的更改。使用此工具时，请勿删除或编辑字母数字字符串。

有关Export File Validation Tool的信息，请参见以下内容。
检查导出文件中的修改

导出状态

可保存导出进程的状态。

您可以在目标日志组属性窗口中的 [导出状态] 区域配置导出状态设置。有关更多信息，请参阅以下内容。

[导出状态]

检查导出文件中的修改

您可以使用 Export File Validation Tool 检查导出的文件是否有修改。

启动 Export File Validation Tool。
该工具安装在以下路径中：
开始菜单 > BLUE *.*> BLUE *.*Export File Validation Tool
从 Export File Validation Tool 中，单击[…]并选择文件。
单击 [Check] 来检测导出文件中的修改。
如果没有发现任何修改，会显示 [OK]。
如果发现有修改，会显示 [NG]。

注：

该工具可从BLUE安装介质分发([\Tools]文件夹)。
如果您使用了独立的安装程序安装了这个工具，请使用下面的方法来启动这个工具。
开始菜单 > Pro-face > BLUE TOOLS Export Validation Tool
