计算要保存的数据大小

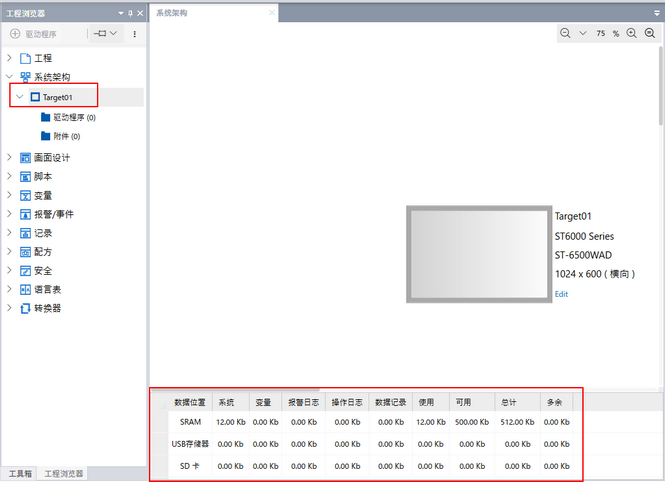

您可以从系统设置编辑画面中检查存储在备用内存（SRAM）或外部存储器中的每段数据的大小。

有关计算每个数据的大小，请参见以下内容。

注：变量值（保持变量）的保存目标仅限于备用内存（SRAM）。

报警

(单位：字节)

Header (3072) + ActiveAlarms + AlarmLog + SystemErrors (2048)

*1 选择 [可选 ACK] 作为 [报警行为] 时为 65，选择 [强制 ACK] 时为 73。

*2 变量大小取决于数据类型。请参阅下列变量大小表格。

*3 将小数点向上舍入。

*4 [全部报警] 的 [最大记录] 属性值。

*5 这是变量中最大数据类型的大小。有关变量数据类型大小的信息，请参阅下列变量大小表格。禁用报警设置时，最大变量大小为 0。

变量大小

禁用记录时，数据大小为 0。

(单位：字节)

Header + LoggingGroups + StartLogs + LoggingState (1024)

Header = ((H_LoggingGroups + H_LoggingGroup_Views + H_LoggingGroup_Startlog + H_Logging_state) / 1024) *1 × 1024 + HeaderEmptySpace
- H_LoggingGroups = 所有记录组的总大小
  记录组 = 172 + 42 × 记录组中的变量数
- H_LoggingGroup_Views = 所有 LoggingGroup_View 的总大小
  LoggingGroup_View = 213 + 33 × 记录组中的变量数
- H_LoggingGroup_Startlog = 176 × 记录组数
- H_Logging_state = 144
- HeaderEmptySpace = 1024，如果 ((H_LoggingGroups + H_LoggingGroup_Views + H_LoggingGroup_Startlog + H_Logging_state) / 1024) 为 2 或更多；否则为 0。
LoggingGroups = 记录组的总大小
如果 (26 + 每个变量的 (变量大小*2 + 1) 之和) 为 512 或更少:
记录组 = ([最大记录] *3 / (1024 / (26 + 每个变量的 (变量大小*2 + 1) 之和))*4)*1 × 1024 + LoggingGroupEmptySpace
否则:
日志组 = ((26 + 每个变量的 (变量大小*2 + 1) 之和) / 1024)*1 × [最大记录] *3 × 1024 + LoggingGroupEmptySpace
- LoggingGroupEmptySpace = 1024，如果 (((26 + 每个变量的 (变量大小*2 + 1) 之和) × [最大记录] *3) / 1024) 为 2 或更多；否则为 0。
StartLogs = LoggingGroup_Startlogs 总和:
LoggingGroup_Startlog = (24 × [最大记录] *3 /1024)*1 × 1024 + StartlogEmptySpace
- StartlogEmptySpace = 1024，如果 ((24 × [最大记录]*3) / 1024)*1 为 2 或更多；否则为 0。

*1 将小数点向上舍入。

*2 变量大小取决于数据类型。请参阅下列变量大小表格。

*3 [记录组] 的 [最大记录] 属性值。

*4 将小数点向下舍入。

变量大小

禁用操作日志时，数据大小为 0。

(单位：字节)

Header (1024) + ((478 × [最大记录*1] / 1024)*2 × 1024) + EmptySpace

*1 [操作日志] 的 [最大记录数] 属性值。

*2 将小数点向上舍入。

当具有变量的 [保持] 属性被禁用时，数据大小为 0。

(单位：字节)

Header (1024) + ((RetentiveVariables / 1024)*1 × 1024) + EmptySpace

*1 将小数点向上舍入。

*2 变量大小取决于数据类型。请参阅下列变量大小表格。

变量大小
