使用参数显示画面

触摸报警摘要上的报警以显示子画面（使用参数）。

示例操作

设置工作流程

1. 添加变量
2. 添加报警组
3. 添加报警
4. 设置内容画面
5. 绘制内容
6. 设置部件
7. 设置脚本

添加变量

工程浏览器 ：[变量] ➞ [全部变量]

添加以下变量。

[名称]	[数据类型]	[初始值]
Var1	[BOOL]
Var2	[BOOL]
Var3	[BOOL]
Var4	[INT]

添加报警组

工程浏览器 : [报警/事件] ➞ [全部报警]

添加以下报警组.

报警组（名称: AlarmGroup1）属性:

初始值

添加报警

工程浏览器 : [AlarmGroup1] ➞ [Bool 报警]

添加以下BOOL报警。

Bool报警属性:

行	标签	属性	值
1	[基本]	[报警类型]	[HiHi]
		[触发条件]
		[严重级别]	1
		[参数]	4
		[变量]	[变量] [名称]: Var1
		[消息]	线A已断开 - 检查接线
2	[基本]	[报警类型]	[HiHi]
		[触发条件]
		[严重级别]	1
		[参数]	5
		[变量]	[变量] [名称]: Var2
		[消息]	线B已断开 - 检查接线

设置内容画面

工程浏览器 : [画面设计] ➞ [内容]

添加两个内容，内容ID 4和5 (C00004, C00005)。

内容属性:

内容ID	容器类型
4	画布
5	画布

绘制内容

工程浏览器 : [内容] ➞ [C00004]

将以下对象从[工具箱]拖放到画面上。

图像对象（名称: Image1）属性: D-1

标签	子选项卡	属性	值
[形状]	[基本]	[图像]	浏览图像。

工程浏览器 : [内容] ➞ [C00005]

将以下对象从[工具箱]拖放到画面上。

图像对象（名称: Image2）属性: D-2

标签	子选项卡	属性	值
[形状]	[基本]	[图像]	浏览图像。

设置部件

工程浏览器 : [画面设计] ➞ [画面] ➞ [Screen1]

将以下对象从[工具箱]拖放到画面上。

报警摘要对象（名称：AlarmSummary1）属性: A-1

标签	子选项卡	属性	值
[功能]	[基本]	[报警组]	AlarmGroup1

内容显示对象（名称: Contentdisplay1）属性: B-1

标签	子选项卡	属性	值
[功能]	[基本]	[内容 ID]	[变量] [名称]: Var4
[形状]	[尺寸/位置]	[隐现]	[变量] [名称]: Var3

开关对象（名称：Switch1）属性: C-1

标签	子选项卡	属性		值
[功能]	[触摸]	[操作]	[类型]	[位]
			[操作]	[反转]
			[目标]	[变量] [名称]: Var3

设置脚本

工程浏览器 : [画面设计] ➞ [画面] ➞ [Screen1]

设置以下用于对象的脚本。

从[工具箱]中将脚本拖放到脚本编辑器。

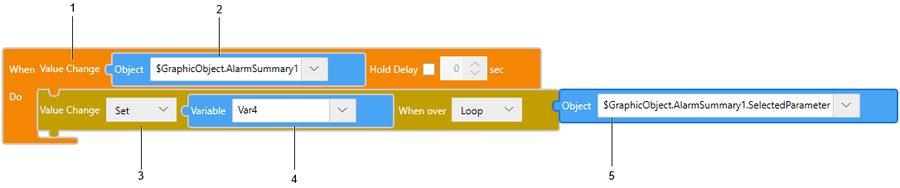

报警摘要对象（名称: AlarmSummary1）属性:

图例	块
1	[触发条件] ➞ [条件性的] ➞ [值更改]
2	[值] ➞ [画面对象]
3	[操作] ➞ [值更改] ➞ [值更改]
4	[值] ➞ [变量]
5	[值] ➞ [画面对象]
