변수값 입력

입력 변수 값 트리거는 값이 디스플레이 장치에서 선택한 변수로 입력될 때 작업을 실행합니다.

이 트리거는 입력 값이 현재 값과 같은 경우에도 발생합니다.

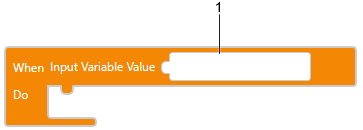

1: 변수

(예)

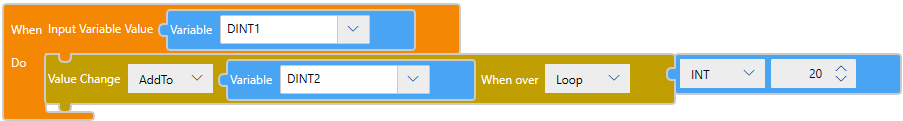

1. 두 개의 숫자 표시 오브젝트를 생성합니다.
2. 변수 편집기에 있는 2개의 변수 DINT1과 DINT2를 추가합니다.
3. DINT1을 첫 번째 숫자 표시 오브젝트에 할당하고 DINT2를 두 번째 숫자 표시 오브젝트에 할당합니다.
4. 입력 변수값 트리거를 추가하고 DINT1을 변수로 설정합니다.
5. 값 변경 작업을 추가하고DINT2를 오브젝트로, [AddTo]를 [값 변경]로, 20을 파라미터로 각각 할당합니다.
   → 표시기에서 첫 번째 숫자 표시 오브젝트에 값을 입력할 때마다 두 번째 숫자 표시 오브젝트에 있는 값이 20씩 증분됩니다. 이전 입력과 동일한 값을 입력하는 경우에도 두 번째 숫자 표시 값은 20이 증가된 값으로 표시됩니다.


[Input Variable Value] 및 [Value Change] 트리거 간의 차이점

[Input Variable Value] 트리거와 기능이 유사한 [Value Change] 트리거를 사용할 수도 있습니다. [Input Variable Value] 트리거가 요구 사항을 충족하지 않는 경우 [Value Change] 트리거의 사용을 고려하십시오.

다음은 두 트리거 간의 차이점에 대해 설명합니다.

	[Input Variable Value]	[Value Change]
트리거 대상	변수만	변수 및 소스 속성
값이 장치 주소에서 직접 외부 변수에 입력되는 경우:	트리거가 실행되지 않습니다.	트리거가 실행됩니다.
현재값과 동일한 값을 입력하는 경우:	트리거가 실행됩니다.	트리거가 실행되지 않습니다.

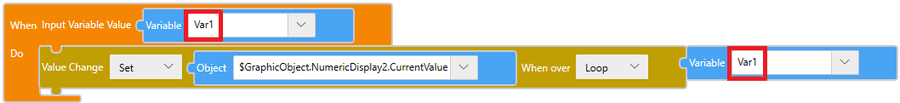

[Input Variable Value] 트리거 및 연결된 블록에 동일한 변수 할당 시 참고 사항

슬레이브 장치 드라이버가 [Input Variable Value] 트리거 및 연결된 블록에 할당된 것 이외의 동일한 외부 변수를 사용하는 경우, 입력 값이 아닌 현재 값이 연결된 블록에서 참조될 수도 있습니다.

변수 유형	드라이버	비동기식 작업 사용*2	연결된 블록에서 참조된 변수 값
내부 변수	-	예	값 입력
		아니요	값 입력
외부 변수	슬레이브 장치 드라이버 *1	예	값 입력
		아니요	값 입력
	슬레이브 장치 드라이버 이외	예	값 입력
		아니요	현재값(값을 입력하기 전)

*1 슬레이브 장치 드라이버에는 다음이 포함됩니다.

• Modbus Organization
• MODBUS SIO Slave
• MODBUS TCP Slave
• Pro-face by Schneider Electric
• Memory Link Ethernet
• Memory Link SIO
• Schneider Electric
• EcoStruxure Augmented Operator Advisor

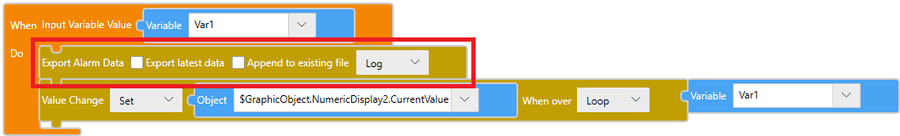

*2 [Input Variable Value] 트리거와 대상 작업 사이에 비동기식 연산을 삽입하는 경우.

비동기식 작업에 대한 자세한 내용은 다음을 참조하십시오.
동작 블록

테이블 하단의 항목에 해당하는 경우 [Input Variable Value] 트리거 대신 [Value Change] 트리거를 사용할 수 있는지 여부를 고려하십시오.
[Value Change] 트리거와 [변수값 입력] 트리거 간의 차이점에 대한 자세한 내용은 이 항목의 “[Input Variable Value] 및 [Value Change] 트리거 간의 차이점”을 참조하십시오.
[Value Change] 트리거에 대한 자세한 내용은 다음을 참조하십시오.
값 변경
