프로젝트를 처음 전송하기
SP5000 시리즈 Power Box나 SP5000X 시리즈, GP-4100 시리즈를 사용할 때
공장 기본값으로 GP-Pro EX 시스템이 설치됩니다. GP-Pro EX 시스템은 BLUE 프로젝트 파일이 전송될 때 BLUE로 변환됩니다.
다음 전송 방법이 지원됩니다. 각 전송 방법에 관한 절차는 해당 링크를 참조하십시오.
- BLUE 프로젝트 파일을 디스플레이 장치로 전송하면 디스플레이 장치를 다시 되돌려 GP-Pro EX 프로젝트 파일을 실행할 수 없습니다.
- SP-5B10과 SP-5700WCD 또는 SP-5B10과 SP-5800WCD의 경우, 이더넷을 통해 첫 번째 프로젝트 파일을 전송할 때는 디스플레이 장치 화면에 표시된 IP 주소를 사용하십시오.
- GP-Pro EX 런타임 버전이 4.09.200 이상이고 연결 키를 사용하는 경우 BLUE 프로젝트 파일을 전송할 수 없습니다. GP-Pro EX 오프라인 화면에서, BLUE 프로젝트 파일을 전송하기 전에 [Authenticate connection key when transferring] 확인란의 선택을 취소하십시오.
SP5000 시리즈 Open Box(Windows 10 IoT Enterprise 모델)를 사용할 때
런타임 응용 프로그램(BLUE 런타임)이 공장 기본값으로 설치됩니다.
프로젝트를 전송하기 전에 런타임 응용 프로그램을 반드시 활성화해야 합니다.
런타임 응용 프로그램을 활성화하려면
디스플레이 장치를 켭니다.
바탕 화면에서 바로 가기 [Convert Runtime]을 두 번 클릭합니다.
- [Confirmation] 대화 상자에서 [확인]을 클릭합니다.
다시 부팅한 후 미리 설치된 구성 화면(Welcome Screen)이 표시됩니다.
- [HW configuration] 단추를 터치합니다.
- [Shutdown] 단추를 터치합니다.
- 런타임 응용 프로그램을 관리자 권한으로 다시 시작합니다. 프로그램 메뉴에서 [BLUE Runtime] > [BLUE Runtime (Run as Administrator)]을 클릭합니다.
- 해당 전송 옵션의 단추를 터치합니다.
- 화면의 설명을 따라 프로젝트 파일을 전송합니다.
ST6000 시리즈나 STM6000 시리즈를 사용할 때 (STM-6B00D 제외)
공장 기본값으로 이 모델에는 프로젝트 파일 전송과 네트워크 연결용으로 사전에 설치된 구성 화면(Welcome Screen)이 있습니다.
전원을 켠 후 Welcome Screen이 표시됩니다.
STM-6B00D를 사용할 때
공장 기본값으로 이 모델에는 프로젝트 파일 전송과 네트워크 연결용으로 사전에 설치된 구성 화면(Welcome Screen)이 있지만, 이 모델에는 디스플레이 모듈이 없으므로 Welcome Screen을 사용할 수 없습니다.
공장 설정
다음 공장 기본 설정을 사용하여 프로젝트 파일을 전송합니다.
| 설정 | 설정 값 | |
| Pro-face Connect | 사용 | |
| Web Viewer | 활성화 | |
| Ethernet Download | 사용 | |
| Ethernet 1 | IP Address | 192.168.219.81 |
| Subnet Mask | 255255255252 | |
| Ethernet 2 | IP Address | 192.168.220.81 |
| Subnet Mask | 255255255252 | |
지원되는 전송 옵션
프로젝트를 이 모델로 전송할 때 다음 전송 방법이 지원됩니다.
- USB 케이블을 통해 프로젝트 전송
- 이더넷을 통해 프로젝트 전송
- 파일 시스템을 통해 프로젝트 전송
USB 케이블을 통해 프로젝트 전송
이 전송 방법에 관한 절차는 다음 링크를 참조하십시오.
이더넷을 통해 프로젝트 전송
이더넷 케이블로 PC와 이 모델을 연결할 때 PC의 IP 주소를 다음과 같이 수정하십시오.
이 모델 쪽에 사용되는 이더넷 포트 |
PC IP 주소 |
| Ethernet 1 포트 | 192.168.219.82 |
| Ethernet 2 포트 | 192.168.220.82 |
이 전송 방법에 관한 절차는 다음 링크를 참조하십시오.
- 화면을 사용하지 않고 프로젝트 파일을 전송하기 위하여 [Ethernet Download]는 공장 기본값으로 사용으로 설정되어 있습니다. 일반 작업에 대해서는 [Ethernet Download]를 사용 안 함으로 설정하는 것이 좋습니다. [Ethernet Download]는 전송된 프로젝트의 [이더넷 전송 항시 허가] 설정에 의해 재정의됩니다. 기본값으로, [이더넷 전송 항시 허가]은 사용 안 함으로 설정되어 있습니다. [Ethernet Download]가 재정의되고 사용할 수 없게 되면 이더넷을 통해 프로젝트를 전송할 때 화면 작업에 Web Viewer 응용 프로그램이 필요합니다.
- 이더넷을 통해 프로젝트를 전송할 때 이 모델과 PC를 일대일 연결로 연결하십시오.
파일 시스템을 통해 프로젝트 전송
파일 시스템으로 프로젝트를 전송할 때는 Welcome Screen을 사용해야 합니다.
Web Viewer 클라이언트에서 Welcome Screen을 조작할 수 있습니다. Web Viewer에 관한 자세한 내용은 다음을 참조하십시오.
- Web Viewer 클라이언트에서 Welcome Screen을 조작하기 위하여 Web Viewer [보안 설정]은 공장 기본값으로 사용 안 함으로 설정되어 있습니다. 일반 작업에서는 [보안 설정]을 사용으로 설정하는 것이 좋습니다. [보안 설정]은 전송된 프로젝트의 설정으로 재정의됩니다. 기본값으로, [보안 설정]은 사용으로 설정되어 있습니다.
- Welcome Screen 작업에는 이 모델과 Web Viewer 클라이언트 간 일대일 연결이 필요합니다.
클라이언트에서 연결할 때 다음 URL을 웹 브라우저에 입력하십시오.
| 이더넷 포트 | URL |
| Ethernet 1 | http://192.168.219.81:8082/webviewer/index.html |
| Ethernet 2 | http://192.168.220.81:8082/webviewer/index.html |
이 전송 방법에 관한 절차는 다음 링크를 참조하십시오.
IPC 시리즈나 PC/AT를 이용하는 경우
프로젝트를 전송하기 전에 런타임 응용 프로그램(BLUE 런타임)을 반드시 활성화해야 합니다. 설치에 관한 자세한 내용은 다음을 참조하십시오.
설치 후 런타임 응용 프로그램을 관리자 권한으로 시작합니다.
- 프로그램 메뉴에서 [BLUE Runtime]을 마우스 오른쪽 단추로 클릭하고 [관리자 권한으로 실행]을 선택합니다.
[관리자 권한으로 실행]을 선택할 수 없으면 시스템 관리자에게 문의하십시오.
- 해당 전송 옵션의 단추를 터치합니다.
- 화면의 설명을 따라 프로젝트 파일을 전송합니다.
통신 권한을 수동으로 설정하기
이더넷을 통해 프로젝트 파일을 전송하기 전에 통신 권한 설정을 구성합니다.

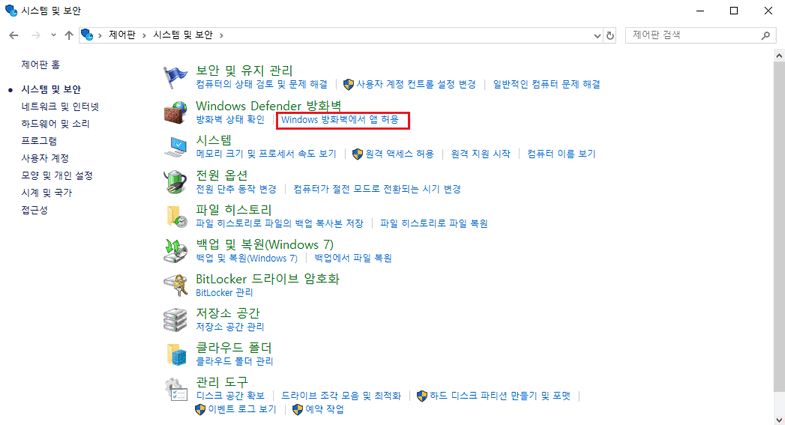

- Windows [제어판] 창에서 [시스템 및 보안]→[Windows 방화벽에서 앱 허용]을 선택합니다.

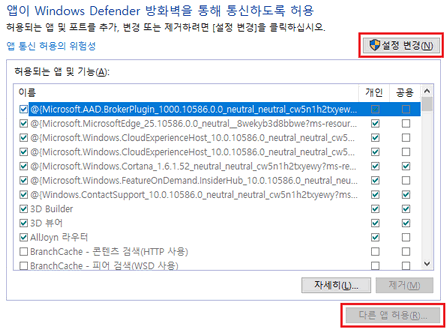

- [설정 변경]→[다른 앱 허용]을 클릭합니다.

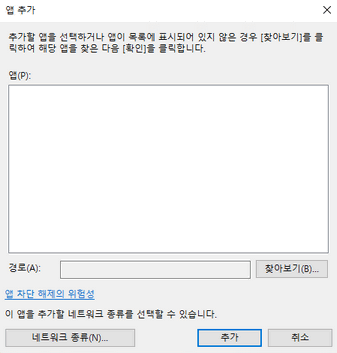

- [찾아보기]를 클릭하고 다음 exe 파일을 선택합니다. exe 파일을 선택한 후 [추가]를 클릭하면 exe 파일이 [허용되는 앱 및 기능] 목록에 추가됩니다. 이 작업을 한 번에 하나씩 수행하십시오.
(런타임 응용 프로그램 설치 폴더)\BLUE 런타임\RTPrimaryBoot\TransferService.exe

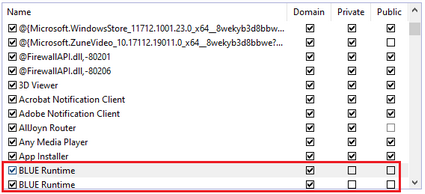

(런타임 응용 프로그램 설치 폴더)\BLUE 런타임\Bin\ITargetManager.exe - 추가된 각 exe 파일에 대해 비공개/일반/도메인 확인란을 선택하거나 지워 네트워크 프로필을 설정합니다.
[확인]를 클릭합니다.
