도형 병합
[도형 병합] 기능을 사용하면 여러 도형과 아이콘 개체를 하나의 경로 개체로 결합할 수 있습니다.
개체 병합
- 화면에서 병합하려는 개체를 선택합니다.

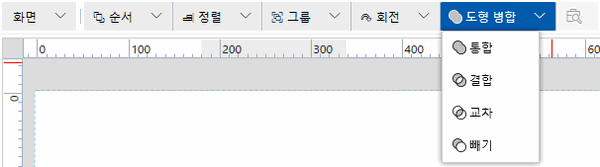

- [도형 병합]에서 작업 유형을 선택합니다.
- 생성된 도형의 채우기, 테두리, 테두리 두께 설정은 처음 선택한 개체와 동일합니다.
- [도형 병합] 기능은 다음 화면/콘텐츠에서 작동하지 않습니다.
- 도크 패널
- 스택 패널
- 유니폼 격자
- 다음 도형이 포함되어 있으면 [도형 병합] 기능이 작동하지 않습니다.
- 그룹화된 개체
- 바 눈금
- 눈금(원호)
- 이미지
- 선

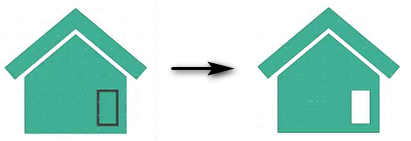

- [아이콘]에 있는 아이콘 이미지를 도형과 결합할 수 있습니다. 다음은 [Home01]과 [사각형]을 [빼기]를 사용하여 결합하는 예입니다.
Example2.png)
조합 유형

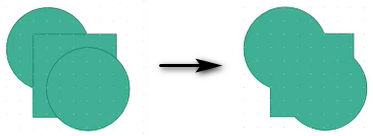

통합
두 개 이상의 도형을 병합하여 단일 경로 개체를 만듭니다.

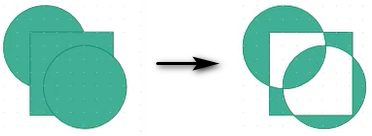

결합
도형의 겹치는 영역을 제거하여 단일 경로 개체를 만듭니다. 제거된 영역과 겹치는 도형의 영역은 결과 경로 개체에 포함됩니다.
교차
모든 도형과 겹치는 영역만 사용하여 단일 경로 개체를 만듭니다.
결과가 너무 작아서 표시할 수 없으면 오류 메시지가 나타납니다.

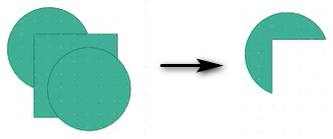

빼기
첫 번째 도형에서 그 다음 도형들의 영역을 빼서 단일 경로 개체를 만듭니다.
[CTRL]을 누른 상태에서 여러 개체를 선택하면 그 다음 개체들의 영역이 첫 번째로 선택한 개체에서 잘려 나갑니다.
병합된 도형의 애니메이션 표시 예
[도형 병합]을 애니메이션과 결합하면 다음과 같은 동적 개체를 만들 수 있습니다.

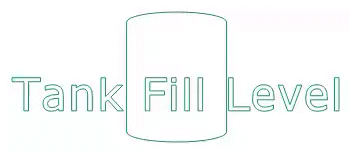

텍스트가 있는 탱크

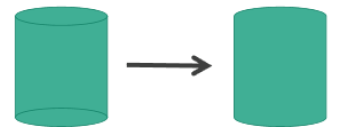

- 타원과 사각형을 [통합]을 사용하여 결합합니다.

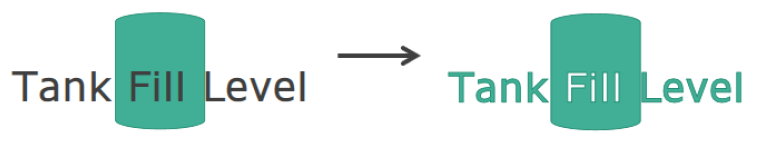

- 원통과 텍스트를 [결합]을 사용하여 결합합니다.
- 생성된 경로 개체에 애니메이션을 설정하면 탱크의 채움 수준을 텍스트 부분까지 포함하여 표현할 수 있습니다. 아래는 채움 수준이 변수 Var1의 값에 따라 수직으로 변하는 예입니다.
경로 개체 속성:
| 탭 | 하위 탭 | 속성 | 값 | |||
|
[모양] |
[크기/위치] |
[애니메이션] |
[채우기 레벨] | [유효] |  |
|
| [상하로 채우기] |
|
|||||
| [상하 시작점] | [맨 뒷면] | |||||

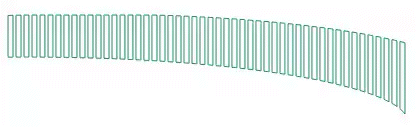

[변수]수준계

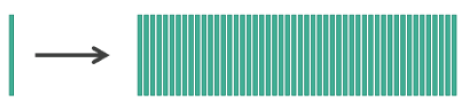

- 사각형을 X 방향으로 복제하고 모두 선택한 다음 [통합]을 수행합니다.

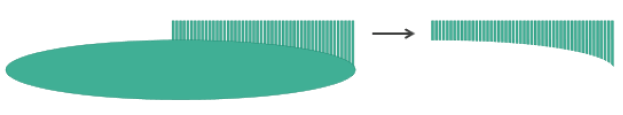

- 생성된 경로 개체를 타원과 결합하고 [빼기]를 수행합니다.
- 생성된 경로 개체를 타원과 결합하고 [교차]를 수행합니다.
- 생성된 경로 개체에 애니메이션을 설정하면 수준을 표현할 수 있습니다. 아래는 채움 수준이 변수 Var1의 값에 따라 수평으로 변하는 예입니다.
경로 개체 속성:
| 탭 | 하위 탭 | 속성 | 값 | ||
|
[모양] |
[크기/위치] |
[애니메이션] |
[채우기 레벨] | [유효] | |
| [좌우로 채우기] |
|
||||
| [좌우 시작점] | [왼쪽] | ||||
