레시피 업데이트

디스플레이 장치에서 레시피 값을 수정할 수 있습니다.

동작 예제

워크플로우 설정

1. 변수 추가
2. 레시피 패밀리 추가
3. 레시피 그룹 추가
4. 레시피 추가
5. 레시피 데이터 추가
6. 레시피 데이터 값 설정
7. 파트 설정
8. 스크립트 설정

변수 추가

프로젝트 탐색기: [변수] ➞ [모든 변수]

다음 변수를 추가합니다.

변수 속성:

[이름]	[데이터 종류]	[소스]	[디바이스 어드레스]	[바이트수/워드수]
Var1	[STRING]	Schneider Modbus Serial Equipment	400001	10
Var2	[BOOL]		400010,00	-
Var3	[INT]		400020	-
Var4	[INT]		400021	-
Var5	[INT]		400022	-

레시피 패밀리 추가

프로젝트 익스플로러: [레시피] ➞ [컨트롤]

다음 레시피 패밀리를 추가합니다.

레시피 패밀리(이름: RecipeFamily1) 속성:

탭	속성	값
[기본]	[라벨]	제품 A

레시피 그룹 추가

프로젝트 익스플로러: [RecipeFamily1]

다음 레시피 그룹을 [RecipeFamily1]에 추가합니다.

레시피 그룹(이름: RecipeGroup1) 속성:

탭	속성	값
[기본]	[라벨]	X 시리즈

레시피 추가

프로젝트 익스플로러: [RecipeGroup1]

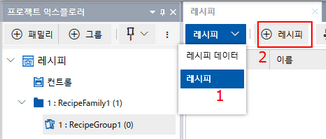

다음 레시피를 [RecipeGroup1]에 추가합니다.

[레시피] 속성:

[이름]	속성 창
	탭	속성	값
[Recipe1]	[기본]	[라벨]	Model1
[Recipe2]			Model2
[Recipe3]			Model3

레시피 데이터 추가

프로젝트 익스플로러: [RecipeGroup1]

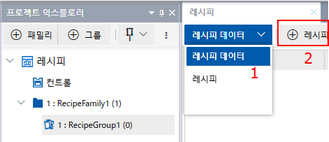

다음 레시피 데이터를 [RecipeGroup1]에 추가합니다.

[레시피 데이터] 속성:

[이름]	속성 창
	탭	속성	값
[Ingredient1]	[기본]	[라벨]	Code
		[값]	[변수] [이름]: Var1
		[입력 모드]
[Ingredient2]	[기본]	[라벨]	Coating
		[값]	[변수] [이름]: Var2
		[입력 모드]
[Ingredient3]	[기본]	[라벨]	Temperature
		[값]	[변수] [이름]: Var3
		[최소 입력]	0
		[최대 입력]	100
		[입력 모드]
		[변수 입력 범위 사용]
[Ingredient4]	[기본]	[라벨]	Time
		[값]	[변수] [이름]: Var4
		[입력 모드]
		[변수 입력 범위 사용]
[Ingredient5]	[기본]	[라벨]	Weight
		[값]	[변수] [이름]: Var5
		[입력 모드]
		[변수 입력 범위 사용]

레시피 데이터 값 설정

프로젝트 익스플로러: [RecipeGroup1]

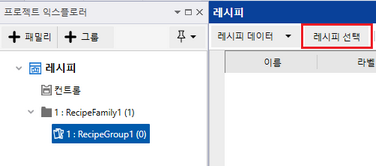

재료의 레시피 값을 설정하려면 문서 보기에서 [레시피 선택] ➞ [모든 레시피 선택] ➞ [확인]을 클릭합니다.

Recipe1, Recipe2 및 Recipe3 열은 문서 보기의 오른쪽에 표시됩니다.

[Recipe1][Recipe2] 및 [Recipe3] 열의 속성:

[이름]	문서 창
	속성	값
[Ingredient1]	[Recipe1]	AAAAA
	[Recipe2]	BBBBB
	[Recipe3]	CCCCC
[Ingredient2]	[Recipe1]	On
	[Recipe2]	Off
	[Recipe3]	Off
[Ingredient3]	[Recipe1]	40
	[Recipe2]	37
	[Recipe3]	38
[Ingredient4]	[Recipe1]	60
	[Recipe2]	20
	[Recipe3]	30
[Ingredient5]	[Recipe1]	120
	[Recipe2]	60
	[Recipe3]	90

파트 설정

프로젝트 익스플로러: [화면 디자인] ➞ [화면] ➞ [Screen1]

다음 오브젝트를 [도구 모음]에서 화면으로 드래그 & 드롭합니다.

레시피 드롭다운 리스트 오브젝트(이름: RecipeDropdownList1) 속성: A-1

탭	하위 탭	속성	값
[펑션]	[기본]	[제어 종류]	[패밀리]

레시피 드롭다운 리스트 오브젝트(이름: RecipeDropdownList2) 속성: A-2

탭	하위 탭	속성	값
[펑션]	[기본]	[제어 종류]	[그룹]

레시피 드롭다운 리스트 오브젝트(이름: RecipeDropdownList3) 속성: A-3

탭	하위 탭	속성	값
[펑션]	[기본]	[제어 종류]	[레시피]

레시피 데이터 표시기 오브젝트(이름: IngredientViewer1) 속성: B-1

기본값.

스위치 오브젝트(이름: Switch1) 속성: C-1

기본값.

스위치 오브젝트(이름: Switch2) 속성: C-2

기본값.

스위치 오브젝트(이름: Switch3) 속성: C-3

기본값.

스위치 오브젝트(이름: Switch4) 속성: C-4

기본값.

스크립트 설정

프로젝트 익스플로러: [Screen1]

오브젝트에 다음 스크립트를 설정합니다.

[도구 모음]에서 스크립트를 스크립트 편집기로 드래그 & 드롭합니다.

스위치 오브젝트(이름: Switch1) 스크립트: C-1

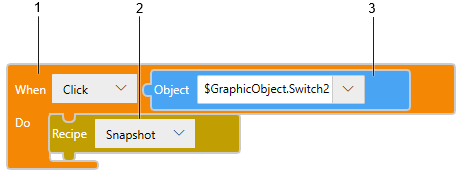

스위치 오브젝트(이름: Switch2) 스크립트: C-2

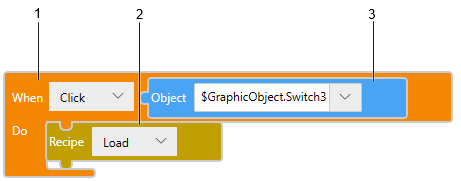

스위치 오브젝트(이름: Switch3) 스크립트: C-3

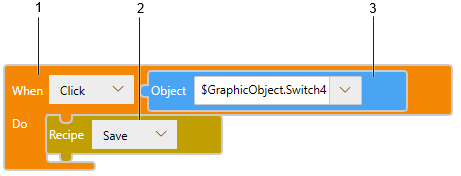

스위치 오브젝트(이름: Switch4) 스크립트: C-4

범례	블록
1	[트리거] ➞ [터치] ➞ [터치]
2	[작업] ➞ [HMI 기능] ➞ [레시피]
3	[값] ➞ [화면 오브젝트]
