하드웨어 설정은 시스템 설정 및 기타 기능에 대한 액세스 권한을 제공합니다.
표시기를 사용하기 전에 먼저 하드웨어 설정에서 자체 설정을 정의합니다.
하드웨어 설정 화면을 표시하는 두 가지 방법이 있습니다.

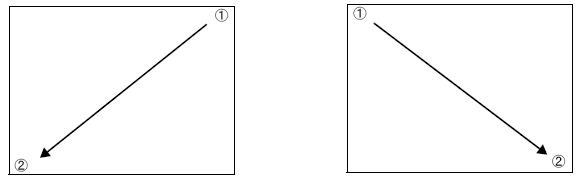

0.5초 이내에 화면의 오른쪽 상단 및 왼쪽 하단 모서리, 왼쪽 상단 및 오른쪽 하단 모서리 (40픽셀 영역 내) 를 터치합니다.
SP5000 시리즈 Open Box(Windows 10 IoT Enterprise 모델) 또는 IPC 시리즈를 사용하는 경우, 오른쪽 위 다음 왼쪽 아래 또는 왼쪽 위 다음 오른쪽 아래 모서리를 터치하는 데 5초의 시간 여유가 있습니다.
화면 편집 소프트웨어에서 [보안 레벨] 을 설정하는 경우, 지정된 보안 레벨을 충족하는 사용자만 터치 제스처를 사용하여 하드웨어 설정을 표시할 수 있습니다. 터치 제스처를 사용하여 하드웨어 설정을 시도 및 입력하고 보안 레벨이 불충분한 경우, 다른 사용자로 로그인할 수 있다는 메시지가 표시됩니다.
하드웨어 설정 [보안 레벨] 이 0으로 설정되면 누구든지 하드웨어 설정에 액세스할 수 있습니다.
화면 편집 소프트웨어에서 [하드웨어 설정 표시] 이 사용되지 않도록 설정된 경우에는 터치 제스처를 사용하여 하드웨어 설정 화면을 표시할 수 없습니다. 이 상태에서 하드웨어 설정을 표시할 수 있으려면 화면 또는 콘텐츠에 하드웨어 설정 오브젝트를 그립니다. 하드웨어 설정 화면을 표시할 수 없으면 이더넷 전송을 실행할 수 없을 수 있습니다
(이더넷 전송을 실행하려면 화면 편집 소프트웨어와 하드웨어 설정 화면 모두에 대한 작업이 필요함).
[하드웨어 설정 표시] 및 [보안 레벨] 설정은 터치 제스처를 사용하여 하드웨어 설정 화면을 표시할 때 적용됩니다. 이 설정은 화면의 하드웨어 설정 오브젝트에 적용되지 않습니다.
다음과 같이 [보안 레벨] 및 [하드웨어 설정 표시] 설정을 찾습니다.
프로젝트 익스플로러 창에서 [시스템 아키텍처]로 이동한 후 [Target01]을 클릭합니다.
속성 창에서 [펑션] 탭 ➞ [옵션] 탭 ➞ [기본 설정] 로 이동합니다.
표시기 설정

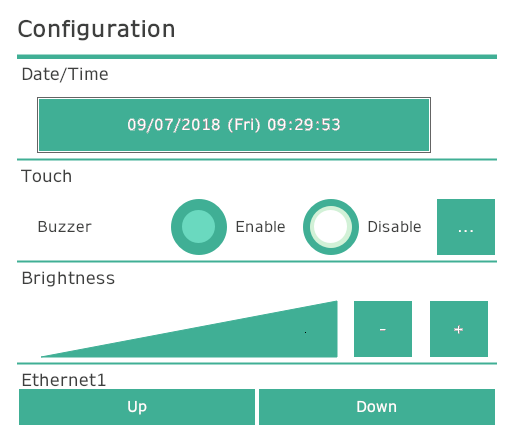

화면에 하드웨어 설정 오브젝트를 그려서 하드웨어 설정 화면에 들어갈 수도 있습니다.
하드웨어 설정 오브젝트에서 사용할 수 있는 콘텐츠는 하드웨어 설정 화면이라고도 합니다.
다음 설정 및 작업은 하드웨어 설정 화면에서 사용할 수 있습니다.
