설정 로깅 및 데이터 로깅 내보내기 및 불러오기

로깅 설정 내보내기 및 가져오기

로깅 편집기의 도구 모음에서 변수가 할당된 로깅 그룹의 로깅 설정을 내보내고 가져올 수 있습니다.

메모:

화면 편집 소프트웨어 버전 3.3 서비스 팩 1 이하 버전에서 CSV나 TXT 파일로 내보낸 데이터는 화면 편집 소프트웨어 버전 3.4 이상으로 가져올 수 있지만, 버전 3.4 이상에서 내보낸 파일은 파일 버전이 2.0이므로 버전 3.3 서비스 팩 1 이전으로 가져올 수 없습니다.
출력 파일의 [FileVersion] 줄에서 CSV나 TXT 출력의 파일 버전을 확인합니다.

로깅 설정 불러오기 및 내보내기에 다음 파일 형식이 지원됩니다.

TXT 파일 (.txt, BOM (제외 UTF-8))
CSV 파일 (.csv, BOM (제외 UTF-8))

메모:

UTF-8(BOM 없음) 이외의 인코딩을 사용하여 저장한 파일은 가져올 수 없습니다.
파일 형식에 관한 자세한 내용은 다음을 참조하십시오.
데이터 (내보내기) 파일 설정 저장

내보낸 파일은 Microsoft Excel 과 같은 소프트웨어를 사용하여 볼 수 있습니다.

메모:

데이터 출력의 형식은 다음과 같습니다.

문자열은 큰따옴표(")로 캡슐화됩니다.
예: “이것은 문자열입니다”
항목의 시작 부분에 나타나는 특수 문자 “=”, “+”, “-”, “@”, TAB, ENTER 등의 앞에는 작은따옴표(')가 붙습니다.
예: "'=1+2"

로그된 데이터 내보내기

로깅 데이터를 외부 저장소로 내보낼 수 있습니다.

로깅 데이터를 내보내는 방법은 다음과 같습니다.

로그 데이터 내보내기 작업을 실행하는 경우입니다.
로그 데이터 내보내기

로깅 데이터 내보내기에 다음 파일 형식이 지원됩니다.

TXT 파일 (.txt, BOM (제외 UTF-8))
CSV 파일 (.csv, BOM (제외 UTF-8))

메모:

UTF-8(BOM 없음) 이외의 인코딩을 사용하여 저장한 파일은 가져올 수 없습니다.
파일 형식에 관한 자세한 내용은 다음을 참조하십시오.
데이터 (내보내기) 파일 설정 저장

내보낸 파일은 Microsoft Excel 과 같은 소프트웨어를 사용하여 볼 수 있습니다.

메모:

데이터 출력의 형식은 다음과 같습니다.

문자열은 큰따옴표(")로 캡슐화됩니다.
예: “이것은 문자열입니다”
항목의 시작 부분에 나타나는 특수 문자 “=”, “+”, “-”, “@”, TAB, ENTER 등의 앞에는 작은따옴표(')가 붙습니다.
예: "'=1+2"

데이터 내보내기 설정

대상 로깅 그룹 속성 창의 [데이터 내보내기] 영역에서 데이터 내보내기 설정을 구성할 수 있습니다. 자세한 내용은 다음을 참조하십시오.

[데이터 내보내기]

파일 내보내기

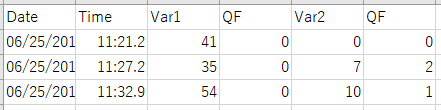

내보낸 파일을 Microsoft Excel 에서 열면 다음의 데이터가 포함됩니다.

이 표는 내보낸 항목에 해당되는 속성을 나타냅니다.

항목

설명

Date

로깅 날짜

Time

로깅 시간

Variable Value

로깅 그룹에 할당된 변수값

선택한 변수의 상태를 표시합니다.

값	설명
0, 4	디바이스 주소에 액세스하면 디바이스 주소값은 정상입니다.
1, 3, 5, 7	디바이스 주소에 액세스할 수 없습니다.
8, 12	디바이스 주소값이 올바르지 않습니다.
9, 13, 15	디바이스 주소에 액세스할 수 없습니다. 또한 디바이스 주소값이 잘못될 수 있습니다.
2, 6, 10, 11, 14	사용 안 함

메모:

내보낸 데이터의 처음 두 열에 있는 날짜 형식과 시간 형식은 [날짜 형식] 및 [시간 형식] 속성에서 구성할 수 있습니다.
[Target01] 속성 창 > [펑션] 탭 > [옵션] 탭 > [내보내기] > [컨텐츠]
자세한 내용은 다음을 참조하십시오.
[날짜 형식]
[시간 형식]
로깅 그룹 속성 창에서, [데이터 내보내기]에 대하여 [변경 검출]을 사용할 수 있는 경우, 영숫자 문자열이 내보낸 파일의 첫 번째 행에 추가됩니다. 이 영숫자 문자열은 Export File Validation Tool로 파일 데이터의 변경 내용을 검색하는 데 사용됩니다. 이 도구를 사용하는 경우 영숫자 문자열을 삭제하거나 편집하지 마십시오.

Export File Validation Tool에 관한 정보는 다음을 참조하십시오.
내보낸 파일의 수정 확인

내보내기 상태

내보내기 프로세스의 상태를 저장할 수 있습니다.

대상 로깅 그룹 속성 창의 [내보내기 상태] 영역에서 내보내기 상태 설정을 구성할 수 있습니다. 자세한 내용은 다음을 참조하십시오.

[내보내기 상태]

내보낸 파일의 수정 확인

내보낸 파일에 수정이 있는지 내보내기 파일 유효성 검사 도구를 사용하여 확인할 수 있습니다.

내보내기 파일 유효성 검사 도구를 시작합니다.
이 도구는 다음 경로에 설치되어 있습니다:
시작 메뉴 > BLUE *.* > BLUE *.* Export File Validation Tool
내보내기 파일 유효성 검사 도구에서 […]을 클릭하고 파일을 선택합니다.
내보낸 파일에서 수정된 부분을 검색하려면 [확인] 을 클릭합니다.
수정된 부분이 없으면 [OK]가 표시됩니다.
수정된 부분이 있으면 [NG]가 표시됩니다.

메모:
