컨버터 유형
아래의 기능을 사용하여 속성값을 변환할 수 있습니다.
| 유형 | 설명 |
| 단위 | 설정된 단위에 따라 속성값을 변환합니다. |
| 주 눈금 폭 | 설정된 입력 및 출력 범위에 따라 속성의 값을 변환합니다. |
| 범위 | 입력값이 설정된 범위 내에 있으면 지정된 속성값을 출력합니다. |
| 표현식 | 설정된 표현식에 따라 속성값을 계산하고 출력합니다. |
최대 1,024개의 컨버터를 등록할 수 있습니다.
[단위]

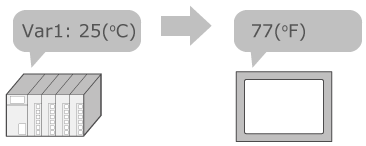

단위 컨버터는 하나의 단위 시스템을 다른 단위 시스템으로 변환하는 데에 사용합니다.
다음 단위가 지원됩니다.
| 카테고리 | 단위 |
| 온도 | C |
| F | |
| 길이 | mm |
| cm | |
| m | |
| km | |
| in | |
| ft | |
| yd | |
| mi | |
| 중량 | mg |
| g | |
| kg | |
| Oz | |
| Lbs | |
| 면적 | m2 |
| km2 | |
| in2 | |
| ft2 | |
| yd2 | |
| 에이커 | |
| mi2 | |
| 압력 | Pa |
| kPa | |
| MPa | |
| bar | |
| atm | |
| at | |
| Torr | |
| psi | |
| 부피 | ml |
cl |
|
dl |
|
l |
|
gal (미국 액량) |
|
gal (미국 건량) |
|
gal (영국) |
|
mm3 |
|
cm3 |
|
m3 |
|
km3 |
|
cu in |
|
cu ft |
|
ac ft |
|
bu (미국) |
|
bu (영국) |
|
| fl oz (미국) | |
fl oz (영국) |
|
gi (미국) |
|
gi (영국) |
|
pt (미국 액량) |
|
pt (미국 건량) |
|
pt (영국) |
|
qt (미국 액량) |
|
qt (미국 건량) |
|
qt (영국) |
|
bl (미국 액량) |
|
bl (미국 건량) |
|
| bl (영국) |
[주 눈금 폭]
주 눈금 폭 컨버터는 설정된 입력 및 출력 범위에 따라 속성값을 변환하는 데 사용됩니다. 입력값은 디바이스 주소의 데이터를 참조합니다. 출력 값은 화면에 표시되는 값을 참조합니다.

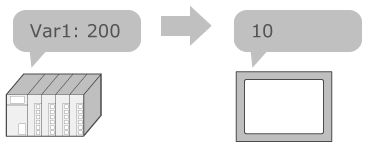

(예)
[최소 (입력)]: 0
[최대 (입력)]: 400
[최소 (출력)]: 0
[최대 (출력)]: 20
[범위]
입력값이 설정된 범위 내에 있으면 범위 컨버터는 지정된 속성값을 출력하는 데 사용됩니다.
조건부 표현식 ([범위]) 을 설정하면 값이 출력 ([데이터 타입 (출력)]) 됩니다.
(예)
| 예 | [데이터 타입 (입력)] | [데이터 타입 (출력)] | [범위] 내 설정 | ||||||||

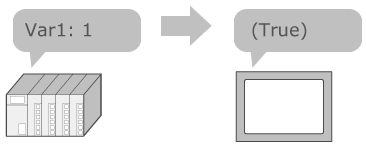

변수의 값(숫자)이 1 이상일 때는 값이 부울 값 "참"으로 변환됩니다. |
[숫자] | [BOOL형] |
|
||||||||

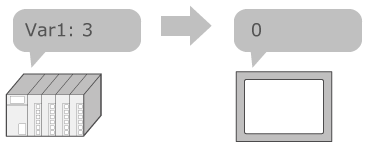

변수의 값(숫자)이 “2”보다 클 때는 값이 숫자 값 “0”으로 변환됩니다. |
[숫자] | [숫자] |
|
||||||||
변수의 값(문자열)이 텍스트 "END"와 같을 때는 값이 문자열 "OK"로 변환됩니다. |
[문자열] | [문자열] |
|
||||||||

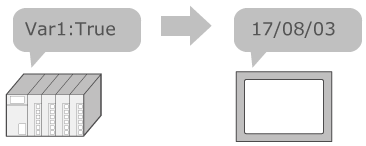

변수의 값(부울)이 "참"과 같을 때는 값이 날짜와 시간 "17/08/03"으로 변환됩니다. |
[BOOL형] | [날짜/시간] |
|
||||||||

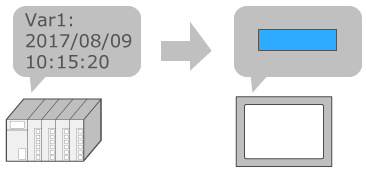

변수의 값(날짜와 시간)이 "2017/08/09 10:15:20" 이전일 때는 값이 색상 ID "ID:3"으로 변환됩니다. |
[날짜/시간] | [색 ID] |
|
||||||||

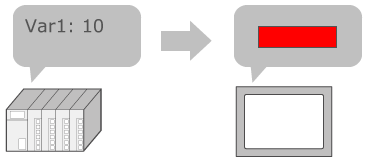

변수의 값(숫자)이 "10" 이하일 때는 값이 색상 코드 "#FF0000"으로 변환됩니다. |
[숫자] | [색상 코드] |
|
||||||||

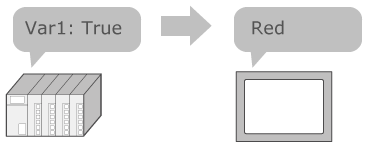

변수의 값(부울)이 "참"과 같을 때는 값이 언어 텍스트 "1:Red"로 변환됩니다. |
[BOOL형] | [언어 텍스트] | 조건: [From] [==] True, [To] 1:Red Value: True
|
[언어 텍스트]
표현식
표현식 컨버터는 설정된 표현식에 따라 속성값을 계산하고 출력하는 데 사용됩니다. 식은 식 편집기에서 설정할 수 있습니다.

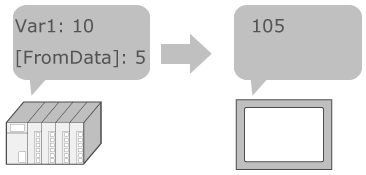

(예)
[표현식]: [FromData] + Var1.Value* 10
Value: [FromData] = 5, Var1.Value = 10
Result: 105
[FromData]는 소스 속성 값을 나타냅니다. 예를 들어, 숫자 형식에서 Var1을 [현재값]과 연결하면 Var1의 값이 [FromData]에 할당됩니다.
