Vista della figura

In Vista della figura si possono eseguire operazioni su immagini.

Nota:

Per informazioni sulla convenzione di denominazione e le parole chiave dello script, fare riferimento a quanto segue.
Convenzione di assegnazione dei nomi

Blocco

Testo

changePictureDisplay(PICTUREDISPLAY, $Enums.MoveTo.Next);
1 2

Quando si utilizza l'operazione [Aggiorna]

updatePictureDisplay(PICTUREDISPLAY);
2 1

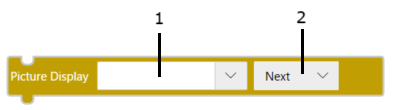

1: Vista della figura

2: Operazione

[Next]

Blocco

[Next]

Testo

'$Enums.MoveTo.Next'

Passare all'immagine successiva.

[Previous]

Blocco

[Previous]

Testo

'$Enums.MoveTo.Previous'

Tornare all'immagine precedente.

[Update]

Blocco

[Update]

Testo

'updatePictureDisplay()'

Ricaricare l'immagine che si desidera visualizzare.

(Esempio 1)

Nella cartella Images sono presenti tre immagini (image1, image2 e image3) e l'immagine visualizzata è image1. Nell'editor di script, impostare quanto segue.

Oggetto

Operazione

PictureDisplay1

[Next]

Blocco

Testo

ChangePictureDisplay($GraphicObject.PictureDisplay1, $Enums.MoveTo.Next);

→ Visualizza l'immagine successiva (image2) quando viene attivata.

(Esempio 2)

Nella cartella Images sono presenti tre immagini (image1, image2 e image3) e l'immagine visualizzata è image2. Nell'editor di script, impostare quanto segue.

Oggetto

Operazione

PictureDisplay1

[Previous]

Blocco

Testo

ChangePictureDisplay($GraphicObject.PictureDisplay1, $Enums.MoveTo.Previous);

→ Visualizza l'immagine precedente (image1) quando viene attivata.

(Esempio 3)

Nella cartella Images sono presenti tre immagini (image1, image2 e image3) e l'immagine visualizzata è image1. Poi l'image1 nella cartella delle immagini viene aggiornata. Nell'editor di script, impostare quanto segue.

Oggetto

Operazione

PictureDisplay1

[Update]

Blocco

Testo

UpdatePictureDisplay($GraphicObject.PictureDisplay1);

→ L'immagine aggiornata (nuova Image1) si visualizza quando viene attivata.
