Valori
Il blocco valori fa riferimento al valore della variabile o alla proprietà specificata. Si possono leggere o sovrascrivere i valori che sono stati salvati con il blocco valori.
- Per specificare una proprietà in un blocco valori, usare il punto (.). Per esempio, per specificare il colore testo in NumericDisplay1, impostare "NumericDisplay1.TextColor".
- Per informazioni sulla convenzione di denominazione e le parole chiave dello script, fare riferimento a quanto segue.
Convenzione di assegnazione dei nomi
Variabile
Questo blocco definisce la variabile. Impostare la variabile desiderata.
Blocco
Testo
'Var1' o '$Global.Var1'
Variabile locale
Questo blocco definisce le variabili locali. Impostare la variabile locale desiderata.
Blocco
Testo
'$Local.Var1'
Oggetto schermo
Questo blocco definisce la schermata o l’oggetto. Impostare l’oggetto o la schermata desiderati.
Blocco
Testo
'$GraphicObject.NumericDisplay1'
Costante
Questo blocco definisce un valore costante. Selezionare il tipo di dati e impostare il valore desiderato. Per definire il tipo di dati Int, Bool, String o Float quando [Modalità Script] è [Testo], digitate il valore.Blocco
Testo
Int, Bool, String o Float
'2', 'true', 'ABC', '1.23'
Ora
'time(0)'
Giorno
'date(YYYY, MM, DD)'
Ora del giorno
'timeOfDay(H, M, S)'
Giorno e ora
'datetime(YYYY, MM, DD, H, M, S)'
Indirizzo
'address(123.123.123.123)'
| Tipo | Intervallo |
| Int | -2147483648...4294967295 |
| Bool | True o False |
| String | Memorizza fino a 1.024 caratteri. |
| Float | -1.7E308...1.7E308 La precisione dei dati float è limitata a 15 cifre. |
| Time(ms) | -2147483648...2147483647 |
| Date | 1/1/1970...2/7/2106 |
| TimeOfDay | 00:00:00...23:59:59 |
| DateAndTime | 1/1/1970 00:00:00...2/7/2106 6:28:15 |
| Address | 000000000000...255255255255 |
Target
Questo blocco definisce le proprietà del visualizzatore, '$Target' per il visualizzatore o '$FTP' per il server FTP.
Proprietà del target
Blocco
Testo
'$Target.Target01'
Proprietà del server FTP
Blocco
Testo
'$FTP'
Allarme
Questo blocco definisce una proprietà degli allarmi, eccetto il Gruppo allarmi. Impostare la proprietà dell'allarme desiderata.
Blocco
Testo
'$AllAlarm'
Gruppo allarmi
Questo blocco definisce una proprietà del Gruppo allarmi. Impostare la proprietà del Gruppo allarmi desiderata.
Blocco
Testo
'$AlarmGroup.AlarmGroup1'
Registrazione dati
Questo blocco definisce una proprietà della Registrazione dati. Impostare la proprietà della Registrazione dati desiderata.
Blocco
Testo
'$DataLogging.LoggingGroup1'
Ricetta
Questo blocco definisce una proprietà delle ricette (eccetto le proprietà Controllo ricette). Impostare la proprietà delle ricette desiderata.
Blocco
Testo
'$Ingredient.RecipeFamily1'
Controllo ricette
Questo blocco definisce una proprietà del Controllo ricette. Impostare la proprietà del Controllo ricette desiderata.
Blocco
Testo
'$RecipeControl.RecipeControl1'
Dopo aver specificato le proprietà del controllo ricetta ([ID famiglia di ricette], [ID gruppo di ricette] e [ID ricetta]), eseguire l'operazione [Ricetta]. Il solo [Controllo ricetta] non può eseguire operazioni sui dati della ricetta.
Ricetta
(esempio)

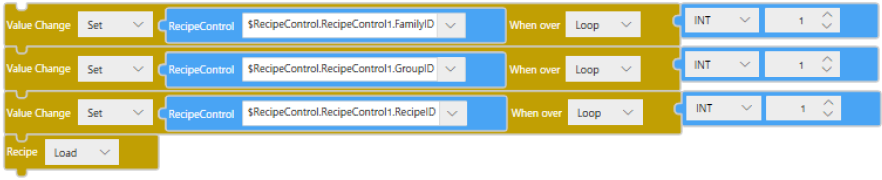

When reading recipe data with FamilyID=1, GroupID=1 e RecipeID=1
Blocco
Testo
'$RecipeControl.RecipeControl1.FamilyID = 1;
$RecipeControl.RecipeControl1.GroupID = 1;
$RecipeControl.RecipeControl1.RecipeID = 1;
loadRecipe();'
Registro operazioni
Questo blocco definisce una proprietà del Registro operazioni. Impostare la proprietà del Registro operazioni desiderata.
Blocco
Testo
'$OperationLog'
Apparecchiatura
Questo blocco definisce la proprietà dell'apparecchiatura. Impostare la proprietà dell'apparecchiatura desiderata.Blocco
Testo
'$Device.ModbusTCPDriver1.SchneiderModbusTCPIPEquipment1.ScanOffStatus'
ID Testo lingua
Questo blocco specifica l'ID della tabella utilizzando un blocco di valori come blocco di variabili o blocco di costanti.
Se il valore dell'ID tabella non è compreso nell'intervallo o se la qualità della variabile è "cattiva", l'attivazione o l'operazione che utilizza questo blocco non verrà eseguita e lo script eseguirà l'attivazione o l'operazione successiva.
La stringa di tabella che viene emessa è specificata da [ID lingua utente].
Finestra proprietà [Target01] ➞ scheda [Funzione] ➞ scheda [Opzioni] ➞ [Preferiti]Blocco
Testo
'getLanguageText(EXPRESSION)'
(Esempio)

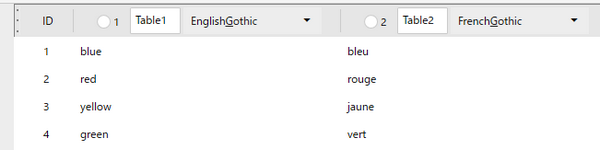

Nel seguito, se [ID lingua utente] è 1 e l'ID tabella è 1, l'uscita è "blu".
Blocco
Testo
'getLanguageText(1)'
Questo blocco emette testo con il tipo font impostato nella tabella lingue. Se il tipo font del testo in uscita non corrisponde al tipo font dell'oggetto, ad esempio un interruttore che utilizza il testo, il testo potrebbe non essere visualizzato correttamente.
Per abbinare i tipi font, associare il tipo font dell'oggetto alla proprietà di origine 'Target01.Preference.LanguageID' di [ID lingua utente]. Si noti che quando si associano le proprietà sorgente, si creano e si selezionano convertitori di intervallo che convertono l'ID della lingua sul valore del tipo font (Dec) impostato nella tabella lingue.
