Aggiornamento ricette

I valori delle ricette possono essere modificati sul visualizzatore.

Esempio di funzionamento

Impostazione del flusso di lavoro

1. Aggiungere le variabili
2. Aggiunta famiglia di ricette
3. Aggiunta gruppo di ricette
4. Aggiunta di ricette
5. Aggiunta di ingredienti
6. Impostare i valori degli ingredienti.
7. Configurazioni Parti
8. Configurazioni Script

Aggiungi variabili

Esplora progetti: [Variabili] ➞ [Tutte le variabili]

Aggiungere le variabili seguenti.

Proprietà delle variabili

[Nome]	[Tipo di dati]	[Sorgente]	[Indirizzo dispositivo]	[Numero di Byte/Word]
Var1	[STRING]	'Schneider Modbus Serial Equipment'	400001	10
Var2	[BOOL]		400010,00	-
Var3	[INT]		400020	-
Var4	[INT]		400021	-
Var5	[INT]		400022	-

Aggiunta famiglia di ricette

Esplora progetti: [RIcette] ➞ [Controllo]

Aggiungere la famiglia di ricette seguenti.

Proprietà famiglia ricette (nome: RecipeFamily1):

Scheda	Proprietà	Valore
[Di base]	[Etichetta]	Prodotto A

Aggiunta gruppo di ricette

Esplora progetti: [RecipeFamily1]

Aggiungi il gruppo di ricette seguenti a [RecipeFamily1].

Proprietà gruppo ricette (nome: RecipeGroup1):

Scheda	Proprietà	Valore
[Di base]	[Etichetta]	Serie X

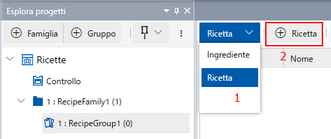

Aggiunta di ricette

Esplora progetti: [RecipeGroup1]

Aggiungere le ricette seguenti a [RecipeGroup1].

Proprietà delle [Ricette]:

[Nome]	Finestra Proprietà
	Scheda	Proprietà	Valore
[Recipe1]	[Di base]	[Etichetta]	Model1
[Recipe2]			Model2
[Recipe3]			Model3

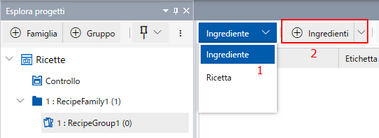

Aggiunta di ingredienti

Esplora progetti: [RecipeGroup1]

Aggiungi gli ingredienti seguenti a [RecipeGroup1].

Proprietà [Ingredienti]:

[Nome]	Finestra Proprietà
	Scheda	Proprietà	Valore
[Ingredient1]	[Di base]	[Etichetta]	Code
		[Valore]	[Variabile] [Nome]: Var1
		[Modalità di inserimento]
[Ingredient2]	[Di base]	[Etichetta]	Coating
		[Valore]	[Variabile] [Nome]: Var2
		[Modalità di inserimento]
[Ingredient3]	[Di base]	[Etichetta]	Temperature
		[Valore]	[Variabile] [Nome]: Var3
		[Ingresso minimo]	0
		[Ingresso massimo]	100
		[Modalità di inserimento]
		[Usa campo di ingresso della variabile]
[Ingredient4]	[Di base]	[Etichetta]	Time
		[Valore]	[Variabile] [Nome]: Var4
		[Modalità di inserimento]
		[Usa campo di ingresso della variabile]
[Ingredient5]	[Di base]	[Etichetta]	Weight
		[Valore]	[Variabile] [Nome]: Var5
		[Modalità di inserimento]
		[Usa campo di ingresso della variabile]

Impostare i valori degli ingredienti.

Esplora progetti: [RecipeGroup1]

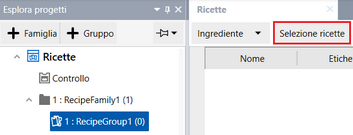

Per impostare i valori della ricetta, dalla vista documenti fare clic su [Selezione ricette] ➞ [Seleziona tutte le ricette] ➞ [OK].

Le colonne Ricetta1, Ricetta2 e Ricetta3 compaiono alla destra della Vista Documento.

Proprietà delle colonne di [Ricetta1], [Ricetta2] e [Ricetta3]:

[Nome]	Finestra documenti
	Proprietà	Valore
[Ingredient1]	[Recipe1]	AAAAA
	[Recipe2]	BBBBB
	[Recipe3]	CCCCC
[Ingredient2]	[Recipe1]	On
	[Recipe2]	Off
	[Recipe3]	Off
[Ingredient3]	[Recipe1]	40
	[Recipe2]	37
	[Recipe3]	38
[Ingredient4]	[Recipe1]	60
	[Recipe2]	20
	[Recipe3]	30
[Ingredient5]	[Recipe1]	120
	[Recipe2]	60
	[Recipe3]	90

Configurazioni Parti

Esplora progetti: [Progetto schermata] ➞ [Schermate] ➞ [Screen1]

Trascina e rilascia i seguenti oggetti da [Tool Chest] nella schermata.

Proprietà oggetto Elenco a discesa ricette (Nome: RecipeDropdownList1): A-1

Scheda	Scheda secondaria	Proprietà	Valore
[Funzione]	[Di base]	[Tipo di controllo]	[Famiglia]

Proprietà oggetto Elenco a discesa ricette (Nome: RecipeDropdownList2): A-2

Scheda	Scheda secondaria	Proprietà	Valore
[Funzione]	[Di base]	[Tipo di controllo]	[Gruppo]

Proprietà oggetto Elenco a discesa ricette (Nome: RecipeDropdownList3): A-3

Scheda	Scheda secondaria	Proprietà	Valore
[Funzione]	[Di base]	[Tipo di controllo]	[Ricetta]

Proprietà oggetto Visualizzazione ingredienti (nome: IngredientViewer1): B-1

Valore predefinito.

Proprietà oggetto tasto (nome: Switch1) : C-1

Valore predefinito.

Proprietà oggetto tasto (nome: Switch2) : C-2

Valore predefinito.

Proprietà oggetto tasto (nome: Switch3) : C-3

Valore predefinito.

Proprietà oggetto tasto (nome: Switch4) : C-4

Valore predefinito.

Configurazioni Script

Esplora progetti: [Screen1]

Impostare nell’oggetto lo script seguente.

Da [Tool Chest] selezionare e trascinare lo script nell’editor di script.

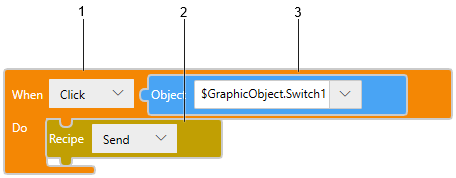

Oggetto Tasto (nome: Tasto1): C-1

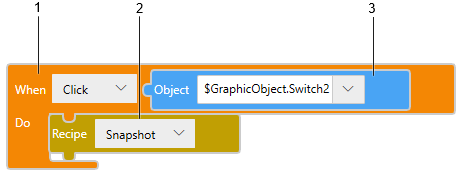

Oggetto Tasto (nome: Tasto2): C-2

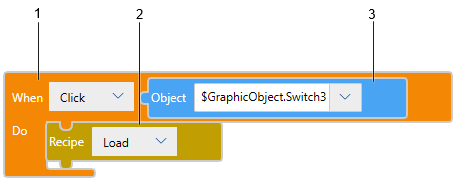

Oggetto Tasto (nome: Tasto3): C-3

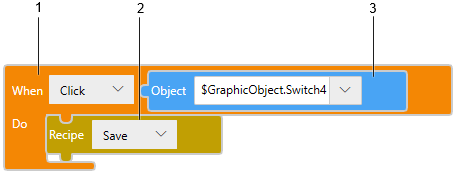

Oggetto Tasto (nome: Tasto4): C-4

Legenda	Blocco
1	[Trigger] ➞ [Tattile] ➞ [Tattile]
2	[Operazioni] ➞ [Funzioni HMI] ➞ [Ricetta]
3	[Valori] ➞ [Oggetto schermo]
