Fonctionnement des recettes

• Structure des données de recette
• Flux de travail des recettes
• Sélectionner des recettes
• Filtrer la liste de recettes (Propriété [Afficher le filtre])
• Comparaison des ingrédients aux données sur l'équipement externe
• Transition des données de recette

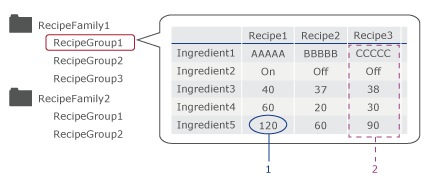

Structure des données de recette

Vous pouvez créer plusieurs recettes et les gérer dans des groupes.

1 : Valeur de l’ingrédient

2 : Données de recettes

• Valeur de l’ingrédient : Données individuelles comportant une recette.
• Recette : ensemble de valeurs d’ingrédient. Les données de recette sont transférées à l'adresse de périphérique.
• Groupe de recettes : ensemble de recettes.
• Famille de recettes : ensemble de groupes de recettes.

Flux de travail des recettes

1. Créez des recettes à l'aide du logiciel d'édition d'écrans.

   Remarque : à l’aide de la fonction Importer/Exporter, vous pouvez également modifier les recettes dans Excel ou un autre logiciel. Pour plus d'informations, voir

   Exportation et importation des recettes

2. Transférez le projet vers l'afficheur.

   Remarque :

   • Si la destination d’enregistrement d’une recette est définie sur [Interne], la recette est enregistrée dans la mémoire interne de l’afficheur. Pour plus d’informations sur la mémoire interne, voir
     Fonctions de mémoire/stockage disponibles
     Si vous voulez réduire l'utilisation de la mémoire interne, changez la destination d'enregistrement au stockage externe. Dans l’Explorateur de projets, sélectionnez [Contrôle] et dans la fenêtre Propriétés, modifiez l’option [Enregistrer dans].

   • Si la recette est enregistrée dans le stockage externe, connectez le stockage externe à l'afficheur.

3. Sélectionnez les recettes que vous voulez envoyer de l'afficheur vers l'équipement externe. Pour plus d'informations sur la sélection de recettes, consultez ce qui suit.
   Sélectionner des recettes

   Remarque : avant de transférer les recettes à l’équipement externe, vous pouvez comparer les différences dans les données à l’aide de l’objet Visionneuse d’ingrédients.

   Comparaison des ingrédients aux données sur l'équipement externe

4. Envoyez les recettes à l'équipement externe. Les données dans l'équipement externe sont remplacées.
   Transition des données de recette

Sélectionner des recettes

Il existe deux façons pour sélectionner des recettes.

• Sélectionnez la recette dans l'équipement externe :

Sélectionnez [Recette] ➞ [Commande], et en définissant des variables pour [ID de la famille de recettes], [ID du groupe de recettes] et [ID de la recette], vous pouvez utiliser l'équipement externe pour sélectionner les recettes. Vous pouvez configurer une commande de recette pour chaque projet.

• Sélectionnez la recette sur appui :

À l'aide d'un objet de liste déroulante de recettes, vous pouvez toucher pour sélectionner des recettes. Dans ce cas, il n'est plus nécessaire de configurer des variables pour sélectionner les recettes.

Dans la vidéo suivante, consultez Méthode de sélection de recette pour l'utilisation de l'objet de liste déroulante de recettes.

Filtrer la liste de recettes (Propriété [Afficher le filtre])

Cochez la case [Afficher le filtre] pour filtrer la liste selon le texte saisi. Après avoir appuyé sur la liste déroulante de recettes, vous pouvez appuyez sur [Rechercher] en haut de la liste et saisir le texte pour le filtre.

Lors du filtrage des recettes à l'aide du texte, appuyez sur l'icône de recherche pour basculer entre les options de recherche.

	Caractère générique	Sensible à la casse
	Recherche de correspondances partielles (une partie de l'étiquette de recette)	-
	Recherche de correspondances à l'avant (faire correspondre les caractères au début de l'étiquette)	-
	Aucun caractère générique. Faire correspondre l'étiquette exacte, peu importe la casse.	-
	Aucun caractère générique. Faire correspondre l'étiquette exacte, y compris la casse.

Exemple d'utilisation

Voici une descriptions de l'exécution des filtres.

1. Appuyez sur la liste de recettes pour afficher les éléments.


2. Dans le champ [Search], saisissez le texte pour trouver des correspondances dans la liste de recettes.

3. Dans cet exemple, saisissez '1', confirmez l'icône [Rechercher type] comme montré et la liste est filtrée comme suit.


4. Dans le champ [Search], saisissez 'RECIPE', changez l'icône [Rechercher type] comme montré, et la liste est filtrée comme suit.


5. Dans le champ [Search], saisissez 'RECIPE1LABEL', changez l'icône [Rechercher type] comme montré, et la liste est filtrée comme suit.


6. Dans le champ [Search], changez l'icône [Rechercher type] comme montré, et la liste est filtrée comme suit (aucune correspondance).


Comparaison des ingrédients aux données sur l'équipement externe

Avant de transférer des recettes, vous pouvez utiliser l'objet de visionneuse d'ingrédients pour comparer les ingrédients sur l'afficheur aux valeurs d'équipement externe.

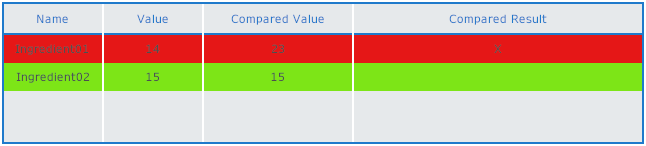

En exécutant l'opération [Comparer] la valeur d'adresse d'équipement s'affiche dans la colonne [Valeur comparée] de l'objet de visionneuse d'ingrédients. Vous pouvez configurer une couleur de police et une couleur d'arrière-plan différentes dans l'objet de visionneuse d'ingrédients lorsque les valeurs comparées sont identiques ou différentes.

Si les valeurs [Valeur] et [Valeur comparée] sont différentes, « X » s'affiche dans la colonne [Résultat comparé].

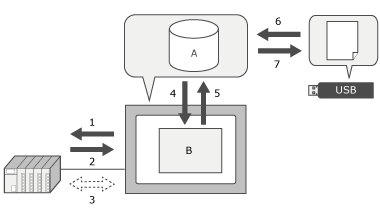

Transition des données de recette

Pour transférer la recette sélectionnée aux équipements externes, vous devez configurer des scripts.

Selon l'opération sélectionnée dans Opération, la transition des données de recette est :
