Tendencia de bloque

La operación de tendencias de bloque dibuja/borra un canal individual o todos los canales del gráfico de tendencias de bloque deseado.

Nota:

Para más información sobre la convención de nomenclatura y las palabras clave de los scripts, consulte lo siguiente.
Convenciones de nomenclatura
Bloque
Texto

refreshBlockTrend(BLOCKTREND,[],$Enums.DrawMode.ClearAndDraw);
                       1     2                3

1: Tendencia de bloque
Seleccione la Tendencia de bloque de destino.
2: Canal
Seleccione el canal que se muestra en la Tendencia de bloque.
3: Operación
Seleccione la operación de Borrar y Dibujar

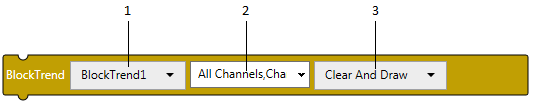

(Ejemplo)

Bloque

Texto

refreshBlockTrend($GraphicObject.BlockTrend1,[$Enums.Channels.All],$Enums.DrawMode.ClearAndDraw);

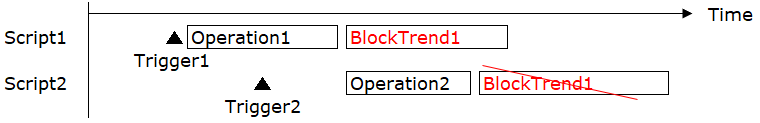

Nota: Si varios desencadenantes provocan el solapamiento de los tiempos de ejecución de las operaciones de [Tendencia de bloque] en el mismo objeto de Tendencia de bloques, estas últimas operaciones de [Tendencia de bloque] se omiten.

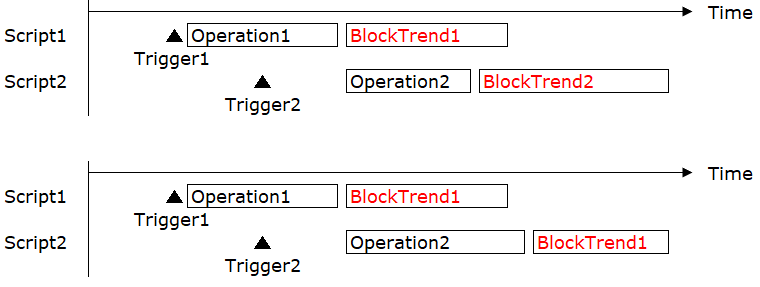

Si varios desencadenantes provocan el solapamiento de los tiempos de ejecución de las operaciones de [Tendencia de bloque] en diferentes objetos de [Tendencia de bloque], o si los tiempos de ejecución de las operaciones [Tendencia de bloque] en el mismo objeto de Tendencia de bloques no se solapan, se ejecutan estas últimas operaciones de [Tendencia de bloque].

Borrar y dibujar

Esta operación permite borrar el gráfico trazado y trazarlo de nuevo.

Bloque

[Borrar y dibujar]

Texto

'$Enums.DrawMode.ClearAndDraw'

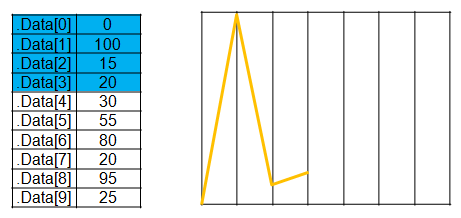

OperaciónClear And Draw

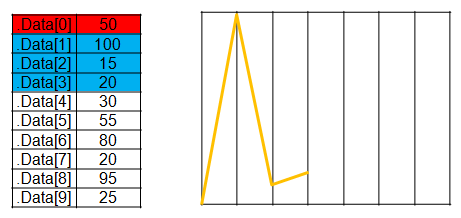

Valores de variable de matriz actualizados



OperaciónClear And Draw

Borrar

Esta operación permite borrar el gráfico trazado.

Bloque

[Borrar]

Texto

'$Enums.DrawMode.Clear'

OperaciónClear And Draw

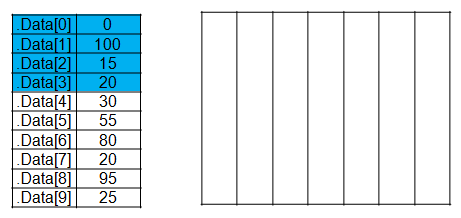

Operación Borrar

Dibujar

Esta operación permite trazar el gráfico. Siempre se agrega un gráfico.

Bloque

[Dibujar]

Texto

'$Enums.DrawMode.Draw'

OperaciónClear And Draw

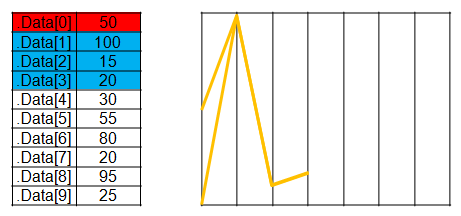

Valores de variable de matriz actualizados



Operación Draw
