Enlace de datos

Además de establecer valores fijos directamente para los ajustes (propiedades) de una función u objeto, puede definir valores de manera indirecta asociándolos a otras propiedades.

Los valores de la propiedad se sincronizan el uno con el otro entre la propiedad y las otras propiedades asociadas. Esta característica permite un diseño de pantalla dinámico y flexible. La capacidad para asociar una propiedad con otra propiedad se llama "Enlace de datos".

Cuando se describe el enlace de datos, las propiedades a definir y sus propiedades asociadas se denominan "Destino de enlace" y "Origen de enlace", respectivamente.

• Casos de uso del Enlace de datos
• Tipos de orígenes de enlace
• "Dirección" del Enlace de datos:
• Convierte el valor de un Origen de enlace (convertidor)

Casos de uso del Enlace de datos

Como ejemplo del Enlace de datos, una propiedad de visualización de fecha/hora [Valor actual] se asocia con una propiedad que contiene la fecha/hora de la unidad de visualización. En este caso, la propiedad [Valor actual] es el Destino de enlace y la propiedad que contiene la fecha y hora es el Origen de enlace.

En la unidad de visualización, el visualizador de fecha/hora muestra la fecha y hora de la unidad de visualización. Cambiar un valor en la pantalla de fecha/hora también puede cambiar la fecha y hora de la unidad de visualización.

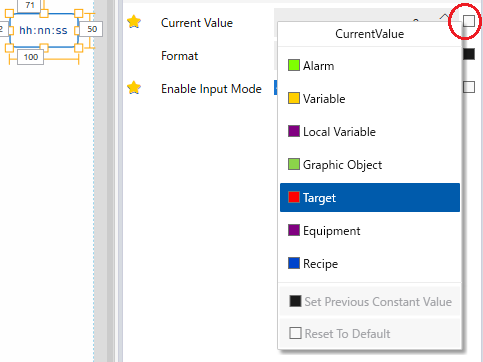

1. En las propiedades de [Visualización de fecha y hora], haga clic en el icono cuadrado (llamado "Marcador de propiedades") junto a [Valor actual] y seleccione [Destino].

2. En el selector de propiedades seleccione la propiedad Origen de enlace. Seleccione 'Target01' de [Objeto de origen], luego seleccione 'DateAndTime.DateTime' de [Propiedad Origen].

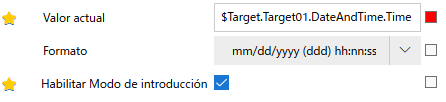

3. Haga clic en [Aceptar]. La propiedad de origen aparece en el campo [Valor actual].

4. Seleccione [TwoWay] en [Dirección].


Cuando configura el Enlace de datos, el Origen de enlace asociado a un Destino de enlace se muestra como una cadena delimitada por puntos, tal como se muestra a continuación.

Objeto
Variable

a. Objeto de origen

b. Propiedad Origen

Tipos de orígenes de enlace

Los orígenes de enlace se clasifican según el uso. Cuando configura el Origen de enlace, también selecciona el tipo primero. A continuación se muestra el uso de cada tipo.

Tipo	Utilización
[ Alarma]	Especifique las propiedades para los ajustes de alarma comunes, grupos de alarmas, alarmas y registros de operaciones.
[ Variable]	Especifique la variable y sus propiedades.
[ Variable local]	Especifique la variable local y sus propiedades.
[Objetos gráficos]	Especifique las propiedades de las pantallas, el contenido, los objetos de diseño, las formas y los objetos.
[ Destino]	Especifique las propiedades de los ajustes del destino.
[ Equipo]	Especifique las propiedades de los ajustes del Equipo.
[ Receta]	Especifique las propiedades de los controles de recetas, las familias de recetas, los grupos de recetas, las recetas y los datos de las recetas.
[ Texto de la tabla de idiomas]	Especifique el ID del texto del idioma.
[ ID de la tabla de idiomas]	Especifique el ID del texto de idioma de manera indirecta, seleccionando la variable.
[ ID local de la tabla de idiomas]	Especifique el ID local del texto de idioma de manera indirecta, seleccionando una variable local.

"Dirección" del Enlace de datos:

El Enlace de datos permite elegir la dirección en la que se reflejan los valores de las propiedades entre el Destino de enlace y el Origen de enlace.

Dirección	Descripción

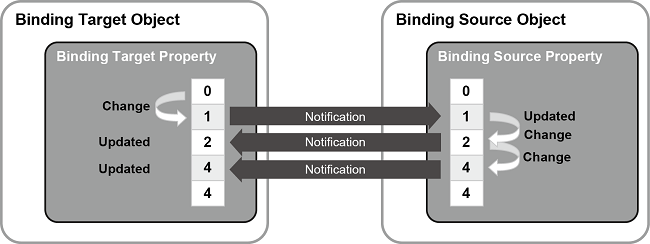

[TwoWay]	El valor se refleja en ambas direcciones entre el Destino de enlace y Origen de enlace.

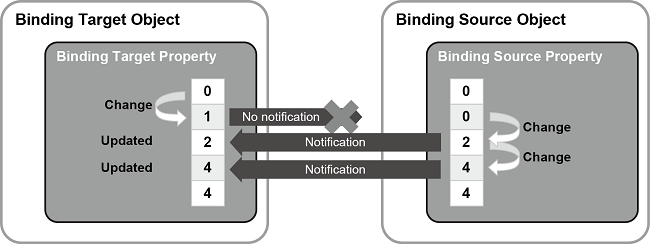

[OneWay]	El valor se refleja desde el Origen de enlace al Destino de enlace, pero el valor no se refleja desde el Destino de enlace al Origen de enlace. Nota: Desactive la casilla si el objeto Destino de enlace tiene la propiedad [Habilitar Modo de introducción]. Si la casilla está seleccionada, se muestra un error.

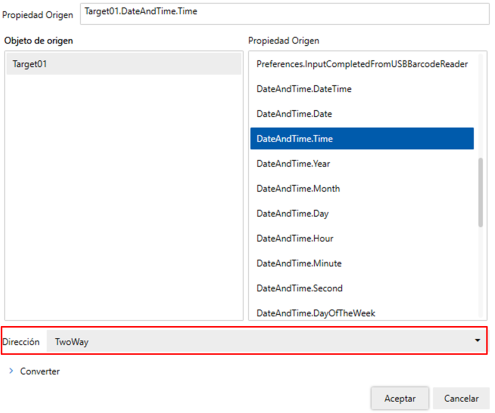

Defina la dirección en la ventana de selección de propiedades donde se selecciona el Origen de enlace.

Convierte el valor de un Origen de enlace (convertidor)

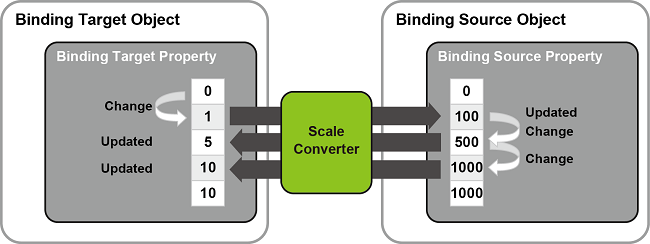

El convertidor permite convertir el valor de Origen de enlace para que refleje el Destino de enlace mediante cualquier regla. Por ejemplo, si utiliza un convertidor de escala que convierte un valor del Origen de enlace a 1/100, si se introduce 500 en el Origen de enlace, el Destino de enlace reflejará 5.

El Convertidor de expresiones Convertidor de intervalos sólo admiten [OneWay] en la [Dirección].
