Calcular el tamaño de los datos a guardar

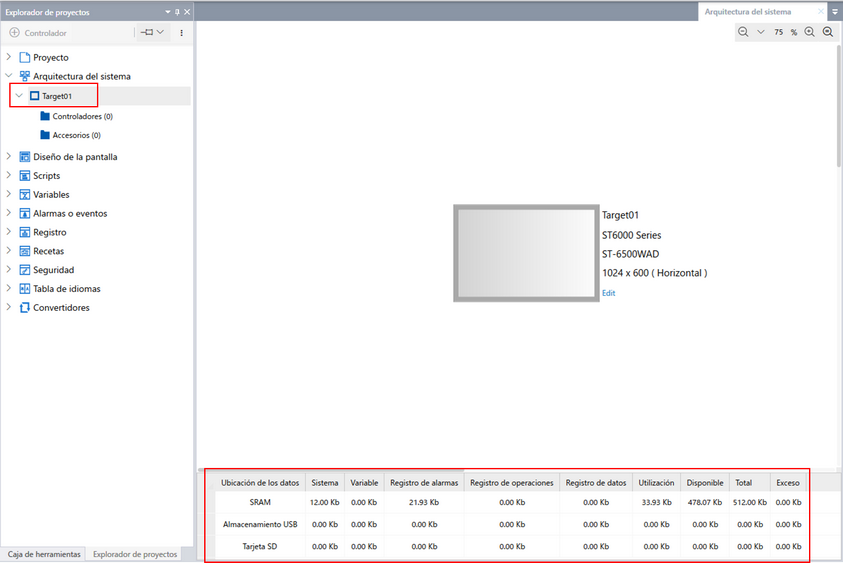

Puede comprobar el tamaño de cada dato que se almacena en la memoria de respaldo (SRAM) o en el almacenamiento externo desde la pantalla de edición de la configuración del sistema.

Para calcular el tamaño de cada dato, véase lo siguiente.

• Alarma
• Registro de datos
• Registro de operaciones
• Valores de las variables (variables retentivas)

Alarma

(Unidad: Bytes)

42000 + [(Registros máximos*1) x 24,5] + [(Número de alarmas activas en todos los grupos de alarma) x 45]



*1 Establecido en el [N.º máximo de registros] en la propiedad Alarma

Registro de datos

(Unidad: Bytes)

1626 + (Suma de los tamaños de datos de cada grupo de registro de datos)

Cómo calcular el tamaño de los datos de un grupo de registro de datos

A: Suma de los tamaños de cada variable en un grupo de registro de datos

B: (Registros máximos*1) x (A + 14)

C: 1446 + [(Número de variables) x 342] + B



*1 Establecido en el [N.º máximo de registros] en la propiedad Registro de datos

Registro de operaciones

(Unidad: Bytes)

8192 + [(Registros de SRAM*1) x 343]



*1 Establecido en la propiedad Registro de operaciones

Valores de las variables (variables retentivas)

(Unidad: Bytes)

8192 + (Tamaño total de los datos de las variables con [Retentivo] activado)



Tipo de variable	Tamaño (Bytes)
BOOL	18
BYTE	22
WORD	26
DWORD	36
LWORD	56
SINT	24
USINT	22
INT	28
UINT	26
DINT	38
UDINT	36
LINT	56
ULINT	56
REAL	64
LREAL	64
STRING	8 + 5 + [(longitud de la cadena) x 2]
TIME	38
TOD	36
TIME_OF_DAY	36
DATE	36
DT	36
DATE_AND_TIME	36
