Uso de parámetros para mostrar pantallas

Toque la alarma en el resumen de alarmas para que aparezca la subpantalla (usando parámetros).

Operación de ejemplo

Establecer el flujo de trabajo

1. Agregar variables
2. Agregar grupos de alarmas
3. Agregar alarmas
4. Configurar la pantalla de contenidos
5. Dibujar contenido
6. Configurar los objetos
7. Configurar los scripts

Agregar variables

Explorador de proyectos : [Variables] ➞ [Todas las variables]

Agregue las siguientes variables.

[Nombre]	[Tipo de datos]	[Valor Inicial]
Var1	[BOOL]
Var2	[BOOL]
Var3	[BOOL]
Var4	[INT]

Agregar grupos de alarmas

Explorador de proyectos : [Alarmas o eventos] ➞ [Todas las alarmas]

Agregue el siguiente grupo de alarmas.

Propiedades del Grupo de alarmas (Nombre: AlarmGroup1) :

Valor Inicial

Agregar alarmas

Explorador de proyectos : [AlarmGroup1] ➞ [Alarma booleana]

Agregue las siguientes alarmas booleanas.

Propiedades de la alarma booleana :

Fila	Tabulación	Propiedad	Valor
1	[Básico]	[Tipo de alarma]	[HiHi]
		[Condición de disparador]
		[Gravedad]	1
		[Parámetro]	4
		[Variable]	[Variable] [Nombre]: Var1
		[Mensaje]	Línea A desconectada - Compruebe el cableado
2	[Básico]	[Tipo de alarma]	[HiHi]
		[Condición de disparador]
		[Gravedad]	1
		[Parámetro]	5
		[Variable]	[Variable] [Nombre]: Var2
		[Mensaje]	Línea B desconectada - Revise el cableado

Configurar la pantalla de contenidos

Explorador de proyectos : [Diseño de pantalla] ➞ [Contenidos]

Agregue los dos contenidos con el ID de contenido 4 y 5 (C00004, C00005).

Propiedades de contenido :

Id de contenido	Tipo de contenedor
4	Lienzo
5	Lienzo

Dibujar contenido

Explorador de proyectos : [Contenidos] ➞ [C00004]

Arrastre y coloque los siguientes objetos de la [Caja de herramientas] a la pantalla.

Propiedades del Objeto de la Imagen (Nombre: Image1) : D-1

Tabulación	Subpestaña	Propiedad	Valor
[Forma]	[Básico]	[Imagen]	Navegue por la imagen.

Explorador de proyectos : [Contenidos] ➞ [C00005]

Arrastre y coloque los siguientes objetos de la [Caja de herramientas] a la pantalla.

Propiedades del Objeto de la Imagen (Nombre: Image2) : D-2

Tabulación	Subpestaña	Propiedad	Valor
[Forma]	[Básico]	[Imagen]	Navegue por la imagen.

Configurar los objetos

Explorador de proyectos : [Diseño de pantalla] ➞ [Pantallas] ➞[Pantalla1]

Arrastre y coloque los siguientes objetos de la [Caja de herramientas] a la pantalla.

Propiedades del objeto del resumen de alarma (Nombre: AlarmSummary1): A-1

Tabulación	Subpestaña	Propiedad	Valor
[Función]	[Básico]	[Grupo de alarmas]	AlarmGroup1

Propiedades del objeto del Visualizador de contenidos (Nombre: Contentdisplay1) : B-1

Tabulación	Subpestaña	Propiedad	Valor
[Función]	[Básico]	[ID de contenido]	[Variable] [Nombre]: Var4
[Forma]	[Tamaño/Ubicación]	[Visibilidad]	[Variable] [Nombre]: Var3

Propiedades del objeto del interruptor (Nombre: Switch1) : C-1

Tabulación	Subpestaña	Propiedad		Valor
[Función]	[Pulsación]	[Operación]	[Tipo]	[Bit]
			[Operación]	[Alternar]
			[Destino]	[Variable] [Nombre]: Var3

Configurar los scripts

Explorador de proyectos : [Diseño de pantalla]➞ [Pantallas] ➞[Screen1]

Establezca el siguiente script en el objeto.

Desde la [Caja de herramientas] arrastre y coloque el script en el editor de scripts.

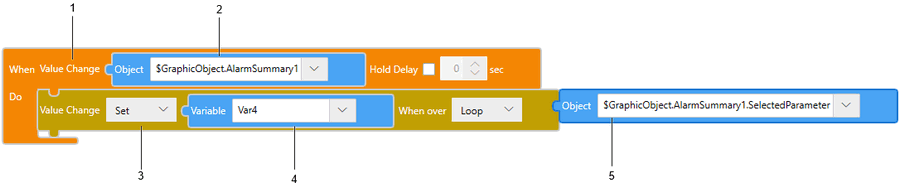

Propiedades del objeto del resumen de alarma (Nombre: AlarmSummary1) :

Leyenda	Bloque
1	[Disparadores] ➞ [Condicional] ➞ [Cambio de valor]
2	[Valores] ➞ [Objeto de pantalla]
3	[Operaciones] ➞ [Cambio de valor] ➞ [Cambio de valor]
4	[Valores] ➞ [Variable]
5	[Valores] ➞ [Objeto de pantalla]
