Baustein-Trend
Die Operation Baustein-Trend zeichnet/bereinigt einen oder alle Kanäle im gewünschten Baustein "Trendgraph".
Namenskonventionen
Baustein
Text
refreshBlockTrend(BLOCKTREND,[],$Enums.DrawMode.ClearAndDraw);
1 2 3
(Beispiel)

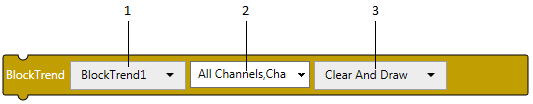

Baustein
Text
refreshBlockTrend($GraphicObject.BlockTrend1,[$Enums.Channels.All],$Enums.DrawMode.ClearAndDraw);

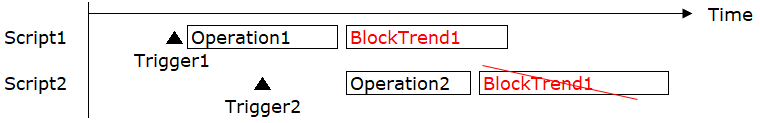

Wenn mehrere Auslöser dazu führen, dass sich die Ausführungszeitpunkte von [Baustein-Trend]-Vorgängen für dasselbe Baustein-Trendobjekt überschneiden, werden die letzteren [Baustein-Trend]-Vorgänge übersprungen.

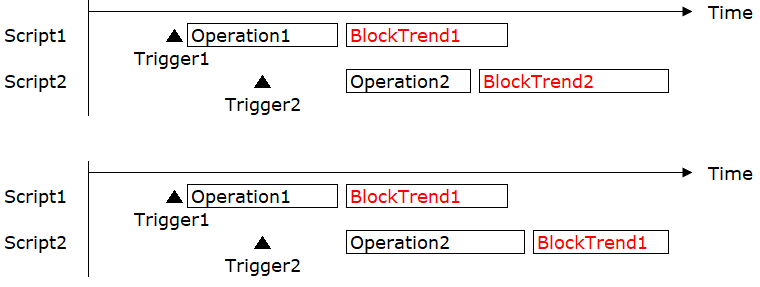

Wenn mehrere Auslöser dazu führen, dass sich die Ausführungszeitpunkte von [Baustein-Trend]-Vorgängen auf verschiedenen Baustein-Trendobjekten überschneiden, oder wenn sich die Ausführungszeitpunkte von [Baustein-Trend]-Vorgängen auf demselben Baustein-Trendobjekt nicht überschneiden, werden die letzteren [Baustein-Trend]-Vorgänge ausgeführt.

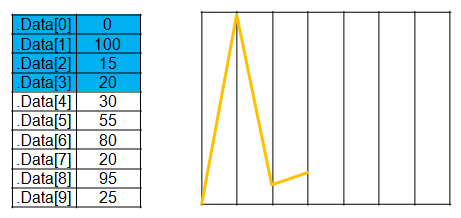

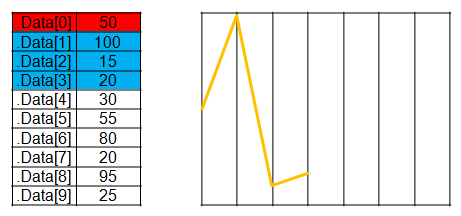

Bereinigen/Zeichnen
Diese Operation ermöglicht das Bereinigen des gezeichneten Graphen und zeichnet erneut.
Baustein
[Clear And Draw]
Text
'$Enums.DrawMode.ClearAndDraw'

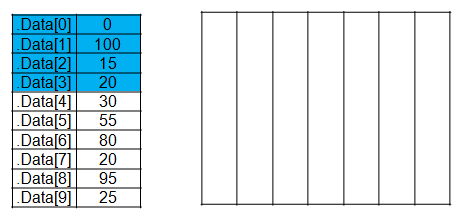

Löschen
Diese Operation ermöglicht das Bereinigen des gezeichneten Graphen.
Baustein
[Clear]
Text
'$Enums.DrawMode.Clear'

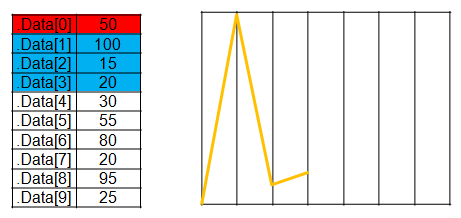

Zeichnen
Diese Operation ermöglicht das Zeichnen des gezeichneten Graphen. Ein Graph wird immer hinzugefügt.
Baustein
[Zeichnen]
Text
'$Enums.DrawMode.Draw'
