Formen zusammenführen

Mit der Funktion [Formen zusammenführen] können Sie mehrere Formen und Symbolobjekte in ein Pfadobjekt zusammenführen.

Objekte zusammenführen
Kombinationsarten
Animationsanzeigebeispiele für zusammengesetzte Formen

Objekte zusammenführen

Markieren Sie die Objekte, die Sie zusammenführen möchten, auf dem Bildschirm.

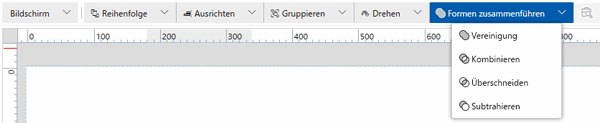

Wählen Sie unter [Formen zusammenführen] die Art des Vorgangs aus.

Hinweis:

Die Einstellungen für die Füllung, die Umrandung und die Umrandungsstärke für die erstellte Form entsprechen denen des zuerst ausgewählten Objekts.
Die Funktion [Formen zusammenführen] funktioniert nicht mit den folgenden Bildschirmen/Inhalten.
- Dock-Bildschirm
- Stapelbildschirm
- Einheitliches Raster
Die Funktion [Formen zusammenführen] funktioniert nicht, wenn die folgenden Formen enthalten sind.
- Gruppierte Objekte
- Lineare Skala
- Kreisskala
- Bild
- Linie

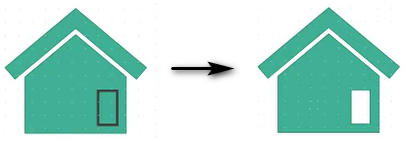

Sie können Symbolbilder aus [Symbole] mit Formen kombinieren. Nachfolgend sehen Sie ein Beispiel für die Kombination von [Home01] und einem [Rechteck] unter Verwendung von [Subtrahieren].

Kombinationsarten

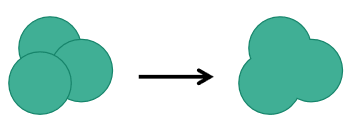

Vereinigung

Führt zwei oder mehr Formen zusammen, um ein einzelnes Pfadobjekt zu erstellen.

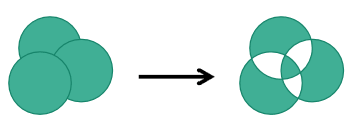

Kombinieren

Entfernen Sie die sich überlappenden Bereiche der Formen, um ein einzelnes Pfadobjekt zu erstellen. Die Bereiche der Formen, die sich mit dem entfernten Bereich überschneiden, werden in das resultierende Pfadobjekt aufgenommen.

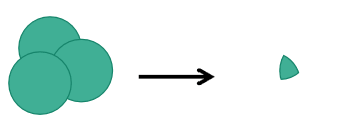

Überschneiden

Erstellen Sie ein einzelnes Pfadobjekt, das nur den Bereich verwendet, der alle Formen überlappt.

Hinweis: Wenn das Ergebnis zu klein für die Anzeige ist, erscheint eine Fehlermeldung.

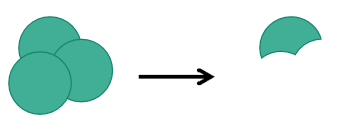

Subtrahieren

Subtrahieren Sie von der ersten Form die Fläche nachfolgender Formen, um eine einzelne Pfadform zu erstellen.

Hinweis: Wenn mehrere Objekte ausgewählt werden, während Sie die [STRG]-Taste gedrückt halten, wird der Bereich anderen Objekte vom ersten ausgewählten Objekt abgeschnitten.

Animationsanzeigebeispiele für zusammengesetzte Formen

Durch die Kombination von [Formen zusammenführen] mit Animationen können Sie dynamische Objekte wie das folgende erstellen:

Tank mit Text

Pegelmesser

Tank mit Text

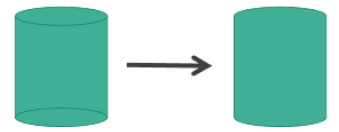

Kombinieren Sie Ellipsen und ein Rechteck mit [Vereinigung].

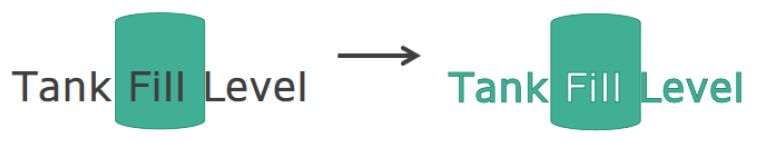

Kombinieren Sie einen Zylinder und Text mit [Kombinieren].

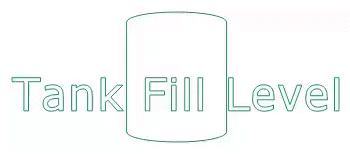

Durch die Einstellung von Animationen auf dem generierten Pfadobjekt können Sie den Füllstand des Tanks darstellen, einschließlich des Textteils. Nachfolgend sehen Sie ein Beispiel, bei dem sich der Füllstand in Abhängigkeit des Werts der Variable Var1 vertikal ändert.

Eigenschaften des Pfadobjekts:

Tab	Unterg. Registerkarte	Eigenschaft			Wert
[Form]	[Größe/Position]	[Animation]	[Füllmenge]	[Aktivieren]
				[Vertikale Füllung]	[Variable] [Name]: Var1
				[Vertikaler Startpunkt]	[Unten]

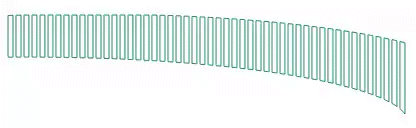

Pegelmesser

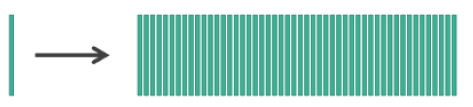

Duplizieren Sie die Rechtecke in X-Richtung, wählen Sie alle aus und führen Sie [Vereinigung] aus.

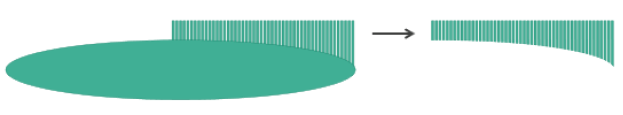

Kombinieren Sie das erzeugte Pfadobjekt mit einer Ellipse und führen Sie [Subtrahieren] aus.
Kombinieren Sie das erzeugte Pfadobjekt mit einer Ellipse und führen Sie [Überschneiden] aus.
Durch die Einstellung von Animationen auf dem generierten Pfadobjekt können Sie den Füllstand darstellen. Nachfolgend sehen Sie ein Beispiel, bei dem sich der Füllstand in Abhängigkeit vom Wert der Variablen Var1 horizontal ändert.

Eigenschaften des Pfadobjekts:

Tab	Unterg. Registerkarte	Eigenschaft			Wert
[Form]	[Größe/Position]	[Animation]	[Füllmenge]	[Aktivieren]
				[Horizontal Füllung]	[Variable] [Name]: Var1
				[Horizontaler Startpunkt]	[Links]
