Aktualisieren von Rezepten

Rezeptwerte können am Anzeigegerät bearbeitet werden.

Beispieloperation

Arbeitsschritte Einstellungen

1. Variablen hinzufügen
2. Rezeptfamilie hinzufügen
3. Rezeptgruppe hinzufügen
4. Rezepte hinzufügen
5. Rezepturdaten hinzufügen
6. Rezepturdatenwerte einstellen
7. Teile einrichten
8. Einrichten von Skripten

Variablen hinzufügen

Projekt-Explorer: [Variablen] ➞ [Alle Variablen]

Folgende Variablen hinzufügen.

Variableneigenschaften:

[Name]	[Datentyp]	[Quelle]	[Geräteadresse]	[Anzahl Bytes/Wörter]
Var1	[STRING]	'Schneider Modbus Serial Equipment'	400001	10
Var2	[BOOL]		400010,00	-
Var3	[INT]		400020	-
Var4	[INT]		400021	-
Var5	[INT]		400022	-

Rezeptfamilie hinzufügen

Projekt-Explorer: [Rezepte] ➞ [Steuerung]

Fügen Sie folgende Rezeptfamilie(n) hinzu.

Eigenschaften Rezeptfamilie (Name: RecipeFamily1):

Tab	Eigenschaft	Wert
[Basis]	[Beschriftung]	Produkt A

Rezeptgruppe hinzufügen

Projekt-Explorer: [RecipeFamily1]

Fügen Sie [RecipeFamily1] folgende Rezeptgruppe hinzu.

Eigenschaften Rezeptgruppe (Name: RecipeGroup1):

Tab	Eigenschaft	Wert
[Basis]	[Beschriftung]	X-Serie

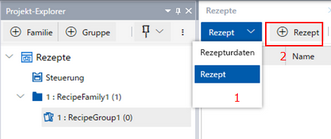

Rezepte hinzufügen

Projekt-Explorer: [RecipeGroup1]

Fügen Sie [RecipeGroup1] folgende Rezepte hinzu.

[Rezept]-Eigenschaften:

[Name]	Eigenschaftsfenster
	Tab	Eigenschaft	Wert
[Recipe1]	[Basis]	[Beschriftung]	Model1
[Recipe2]			Model2
[Recipe3]			Model3

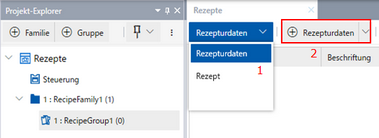

Rezepturdaten hinzufügen

Projekt-Explorer: [RecipeGroup1]

Fügen Sie [RecipeGroup1] folgende Rezepturdaten hinzu.

[Rezepturdaten]-Eigenschaften:

[Name]	Eigenschaftsfenster
	Tab	Eigenschaft	Wert
[Ingredient1]	[Basis]	[Beschriftung]	Code
		[Wert]	[Variable] [Name]: Var1
		[Eingabemodus]
[Ingredient2]	[Basis]	[Beschriftung]	Coating
		[Wert]	[Variable] [Name]: Var2
		[Eingabemodus]
[Ingredient3]	[Basis]	[Beschriftung]	Temperature
		[Wert]	[Variable] [Name]: Var3
		[Eingangsminimum]	0
		[Eingangsmaximum]	100
		[Eingabemodus]
		[Variablenspez. Eingangsbereich verwenden]
[Ingredient4]	[Basis]	[Beschriftung]	Time
		[Wert]	[Variable] [Name]: Var4
		[Eingabemodus]
		[Variablenspez. Eingangsbereich verwenden]
[Ingredient5]	[Basis]	[Beschriftung]	Weight
		[Wert]	[Variable] [Name]: Var5
		[Eingabemodus]
		[Variablenspez. Eingangsbereich verwenden]

Rezepturdatenwerte einstellen

Projekt-Explorer: [RecipeGroup1]

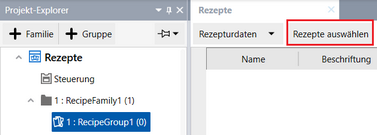

Um Rezeptwerte von Rezepturdaten festzulegen, klicken Sie in der Dokumentansicht auf [Rezepte auswählen] ➞ [Alle Rezepte auswählen] ➞ [OK].

Die Spalten Recipe1, Recipe2 und Recipe3 werden rechts neben der Dokumentansicht angezeigt.

Eigenschaften der Spalten [Recipe1][Recipe2] und [Recipe3]:

[Name]	Dokumentfenster
	Eigenschaft	Wert
[Ingredient1]	[Recipe1]	AAAAA
	[Recipe2]	BBBBB
	[Recipe3]	CCCCC
[Ingredient2]	[Recipe1]	Ein
	[Recipe2]	Aus
	[Recipe3]	Aus
[Ingredient3]	[Recipe1]	40
	[Recipe2]	37
	[Recipe3]	38
[Ingredient4]	[Recipe1]	60
	[Recipe2]	20
	[Recipe3]	30
[Ingredient5]	[Recipe1]	120
	[Recipe2]	60
	[Recipe3]	90

Teile einrichten

Projekt-Explorer: [Bildschirmgestaltung] ➞ [Bildschirme] ➞ [Screen1]

Bewegen Sie folgende Objekte vom [Werkzeugkasten] per Drag&Drop auf den Bildschirm.

Eigenschaften Objekt Rezept-Dropdown-Liste (Name: RecipeDropdownList1): A-1

Tab	Unterg. Registerkarte	Eigenschaft	Wert
[Funktion]	[Basis]	[Steuerungstyp]	[Familie]

Eigenschaften Objekt Rezept-Dropdown-Liste (Name: RecipeDropdownList2): A-2

Tab	Unterg. Registerkarte	Eigenschaft	Wert
[Funktion]	[Basis]	[Steuerungstyp]	[Gruppe]

Eigenschaften Objekt Rezept-Dropdown-Liste (Name: RecipeDropdownList3): A-3

Tab	Unterg. Registerkarte	Eigenschaft	Wert
[Funktion]	[Basis]	[Steuerungstyp]	[Rezept]

Eigenschaften Objekt Rezepturdatenliste (Name: IngredientViewer1): B-1

Standardwert.

Eigenschaften Schalterobjekt (Name: Switch1) : C-1

Standardwert.

Eigenschaften Schalterobjekt (Name: Switch2) : C-2

Standardwert.

Eigenschaften Schalterobjekt (Name: Switch3) : C-3

Standardwert.

Eigenschaften Schalterobjekt (Name: Switch4) : C-4

Standardwert.

Einrichten von Skripten

Projekt-Explorer : [Screen1]

Legen Sie am Objekt folgendes Skript fest.

Bewegen Sie das Skript per Drag&Drop vom [Werkzeugkasten] in den Skript-Editor.

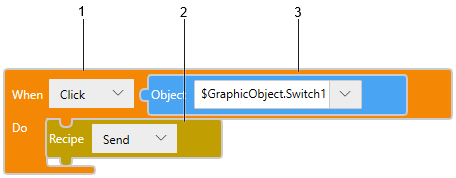

Skript Schalterobjekt (Name: Switch1): C-1

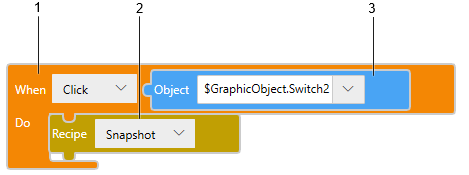

Skript Schalterobjekt (Name: Switch2): C-2

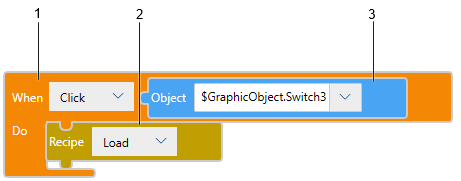

Skript Schalterobjekt (Name: Switch3): C-3

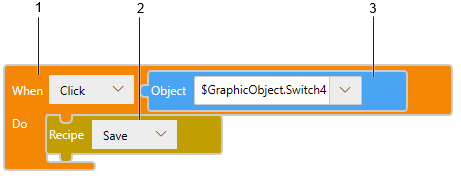

Skript Schalterobjekt (Name: Switch4): C-4

Legende	Baustein
1	[Trigger] ➞ [Berührung] ➞ [Berührung]
2	[Operationen] ➞ [HMI-Funktionen] ➞ [Rezept]
3	[Werte] ➞ [Bildschirmobjekt]
