导出和导入变量

在屏幕编辑软件中，您可以通过使用变量编辑器工具栏执行全局变量的导出和导入。导出项目中包含报警和记录的属性。不支持导出和导入本地变量。

注：

尽管您可以将屏幕编辑软件 3.3 Service Pack 1 或更早版本中以 CSV 或 TXT 文件形式导出的数据导入版本 3.4 或更高版本的屏幕编辑软件中，但从版本 3.4 或更高版本导出的文件不能导入 3.3 Service Pack 1 或更早版本中，因为文件版本是 2.0。
在输出文件的 [FileVersion] 行中检查 CSV 或 TXT 输出的文件版本。
从版本 4.4 开始支持 Excel 文件用于变量导出和导入。

导出和导入变量支持以下文件格式：

TXT文件（.txt，UTF-8 (without BOM)）
CSV文件（.csv，UTF-8 (without BOM)）
Microsoft Excel 文件 (.xlsx)

注：

Microsoft Excel 文件

要以 Excel 文件格式导出和导入变量，需要 Microsoft Excel。屏幕编辑软件支持 Microsoft Excel 2016、2019 和 365。
将变量导出到 Excel 文件时，可以设置密码进行加密。建议设置复杂密码。如果忘记密码，则无法恢复。
屏幕编辑软件不支持 Excel 信息权限管理 (IRM)。

TXT 或 CSV 文件

将变量导出到 TXT 或 CSV 文件时，请选择分隔符。
使用 UTF-8 (无 BOM) 以外的编码保存的 TXT 或 CSV 文件不能被导入。
有关文件格式的信息，请参阅以下内容。
保存数据 (导出) 文件设置

可以使用 Microsoft Excel 等软件程序查看导出的文件。

注：

数据输出格式如下:

字符串由双引号 (") 封装。
例如，"这是一个字符串"
出现在条目开头的特殊字符 "="、"+"、"-"、"@"、TAB 和 ENTER 将以单引号 (') 作为前缀。
例如: "'=1+2"

有关导入变量的注意事项

导入时，如果不存在同名扫描速率，则会根据导出文件中的间隔创建新的扫描速率。如果工程中已存在扫描速率，则更新扫描速率。
如果导入从屏幕编辑软件3.1 Service Pack 1B或更早版本导出的文件，则将为外部变量分配默认扫描速率。有关扫描速率的信息，请参阅以下内容。
设置读取外部变量值的间隔（扫描速率）
使用符号文件导入导入的变量不能用导入变量命令更新。要更新符号文件中的变量，请参阅以下内容。
从外接设备导入符号 - 导入符号文件后的注意事项
不能向包含符号文件的工程导入变量。要导入变量，请执行以下步骤。
1. 从工程中删除该符号文件。
2. 从工程中导出变量。
3. 将变量导入到工程中。
4. 将符号文件导入到工程中。

屏幕编辑软件中的变量名称有命名规范。
如果变量名称包含未遵循命名规范的字符，则不会导入该变量。
有关详细信息，请参阅以下内容。
命名规范

导入 Excel 文件时

导入受保护的 Excel 文件时，需要输入密码。
仅从 Excel 文件导入数值。导入时不会重新计算宏和公式。
导入过程中会验证 [Summary] 工作表中的 FileVersion。其他计数值将被忽略。
可导入的最大文件大小为 100 MB。

变量格式

导出的 Excel 文件结构

在导出的 Excel 文件中，数据按以下工作表组织，每个工作表包含特定信息:

Summary: 所有导出变量概览。
VariableTypes: 变量类型，诸如数组或结构 (如果存在)。
Variables: 变量数据。
ScanRates: 扫描速率 (如果存在)。
AlarmGroups: 所有报警组，即使未设置报警。
Alarms: 报警 (如果存在)。
LoggingGroups: 所有记录组，即使未包含变量。
LoggingRecords: 变量 (如果存在)。

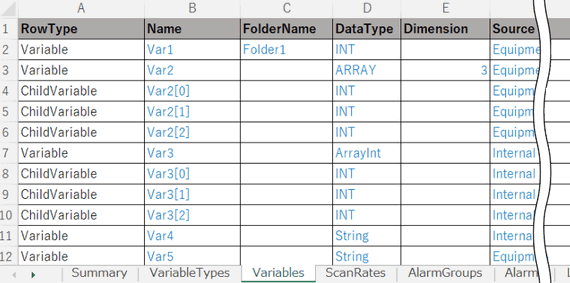

示例: Variables 工作表

注：

只能编辑蓝色文本的数据。如果修改格式，将无法导入文件。所有列均为必填项。
工作表和列可以任意顺序排列。

导出的 CSV 文件结构

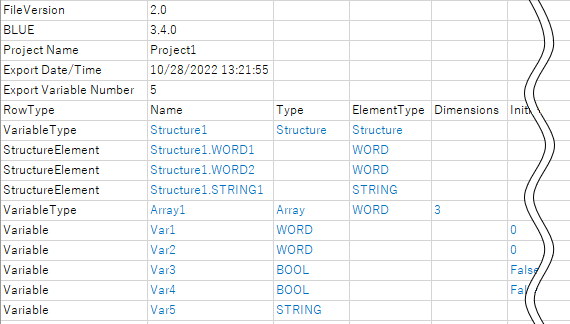

在 Excel 中打开时，导出的 CSV 文件组织如下所示。

注：只能编辑蓝色文本的数据。如果修改格式，将无法导入文件。

导出项目

此表指示与导出项目对应的属性。

属性未设置的项目将为空。

导出的 Excel 文件项目

[VariableTypes]

项目	属性	属性画面定位	可用值
Name	[名称]	[全部用户数据类型]	遵循命名规范。
Type	[数据类型]	[全部用户数据类型]	遵循支持的数据类型。
ElementTypeName	指示数组元素或结构成员的数据类型。	[全部用户数据类型]	遵循支持的数据类型。
Dimensions	[尺寸]	[全部用户数据类型]	遵循支持的属性范围。

[Variables]

项目	属性	属性画面定位	可用值
Name	[名称]	[全部变量]	遵循命名规范。
FolderName	[文件夹]	[全部变量]	遵循命名规范。
DataType	[数据类型]	[全部变量]	遵循支持的数据类型。
Dimension	[尺寸]	[全部变量]	遵循支持的属性范围。
Source	[源]	[全部变量]	无编辑
DeviceAddress	[寄存器地址]	[全部变量]	遵循支持的属性范围。
BaseAddress	[基地址] (仅当选择数组或结构时。)	[全部变量]	TRUE/FALSE
ScanRate	[扫描速率]	[全部变量]	遵循命名规范。
InitialValue	[初始值]	[全部变量]	遵循支持的属性范围。
InputRange	[输入范围]	[全部变量]	TRUE/FALSE
Min	[最小值]	[全部变量]	遵循支持的属性范围。
Max	[最大值]	[全部变量]	遵循支持的属性范围。
EnableVariableLength	[变量长度]	[全部变量]	TRUE/FALSE
NumberOfBytes/NumberOfWords	[字节数] (仅当选择 STRING 时)。/ [字数] (仅当选择 WSTRING 时)。	[全部变量]	遵循支持的属性范围。
StringEncode	[字符串编码]（仅当从[源]选择外接设备时。）	[全部变量]	遵循支持的编码。
Retentive	[保持]	[全部变量]	TRUE/FALSE
Value	[值]	[全部变量]	遵循命名规范。
BindingType	指示已分配数据的类型。	变量属性的属性选择器窗口。	只能在属性中设置的对象。
BindingMode	[方向]	变量属性的属性选择器窗口。	OneWay/TwoWay
BindingConverter	[转换器]	变量属性的属性选择器窗口。	遵循命名规范。
DataSharing	[数据共享]	[全部变量]	None/ReadOnly/ReadWrite
Comments	[注释]	[全部变量]	遵循命名规范。

[ScanRates]

项目	属性	属性画面定位	可用值
Name	[名称]	[所有扫描速率]	遵循命名规范。
Interval	[间隔 (100 ms)]	[所有扫描速率]	1-600

[AlarmGroups]

项目	属性	属性画面定位	可用值
Name	[名称]	[AlarmGroup]	遵循命名规范。
***LabelType [1]	指示标签设置。	[AlarmGroup]	Direct/LanguageTable
***Label [1]	指示标签名称。	[AlarmGroup]	遵循支持的属性范围。
Parameter	[参数]	[AlarmGroup]	遵循支持的属性范围。
AlarmBehavior	[报警行为]	[AlarmGroup]	Optional ACK/Mandatory ACK

1.*** 指 LoLo、 Lo、 Hi、 HiHi、 Active、 ACK、 RTN 或 UNACK。

[Alarms]

项目	属性	属性画面定位	可用值
Variable	[变量]	[Bool 报警]/[级别报警]	遵循命名规范。
AlarmGroupName	[名称]	[AlarmGroup]	遵循命名规范。
Type	[报警类型]	[Bool 报警]/[级别报警]	HiHi/Hi/Lo/LoLo
Condition	[触发条件] (Bool 报警) / [值] (级别报警)	[Bool 报警]/[级别报警]	如果选择该属性，则显示 TRUEBool 报警。级别报警遵循该属性支持的范围。
Deadband	[死区]	[级别报警]	遵循支持的属性范围。
Severity	[严重级别]	[Bool 报警]/[级别报警]	遵循支持的属性范围。
Parameter	[参数]	[Bool 报警]/[级别报警]	遵循支持的属性范围。
MessageType	指示消息设置。	[Bool 报警]/[级别报警]	Direct/Language Table
Message	[消息]	[Bool 报警]/[级别报警]	遵循支持的属性范围。

[LoggingGroups]

项目	属性	属性画面定位	可用值
Name	[名称]	[记录组]	遵循命名规范。
MaxRecord	[最大记录]	[记录组]	遵循支持的属性范围。
ConditionType	[条件类型]	[记录组]	ValueChange/Periodic/Script
Frequency	[频率] (仅当从 [条件类型] 中选择 [定期] 时)。	[记录组]	遵循支持的属性范围。
Units	[单位] (仅当从 [条件类型] 中选择 [定期] 时)。	[记录组]	Secs/Mins/Hours/100ms
Condition	[执行条件] (仅当从 [条件类型] 中选择 [值更改] 时)。	[记录组]	ON/OFF/On Change
TriggerVariable	[触发变量] (仅当从 [条件类型] 中选择 [值更改] 时)。	[记录组]	遵循命名规范。
TriggerVariableBindingConverter	[转换器]	变量属性的属性选择器窗口。	遵循命名规范。
InterlockType	指示 [互锁] 设置。	[记录组]	Direct/Variable
Interlock	[互锁]	[记录组]	TRUE/FALSE
InterlockBindingMode	[方向]	变量属性的属性选择器窗口。	OneWay/TwoWay
InterlockBindingConverter	[转换器]	变量属性的属性选择器窗口。	遵循命名规范。
ExportData	[启用]	[记录组]	TRUE/FALSE
WriteDataTo	[数据存储]	[记录组]	USB Storage/SD Card/Internal
AppendDateTime	[附加日期/时间]	[记录组]	TRUE/FALSE
DetectModification	[检测修改]	[记录组]	TRUE/FALSE
FolderNameType	指示 [文件夹名称] 设置。	[记录组]	Direct/Variable
FolderName	[文件夹名称]	[记录组]	遵循支持的属性范围。
FolderNameBindingMode	[方向]	变量属性的属性选择器窗口。	OneWay/TwoWay
FolderNameBindingConverter	[转换器]	变量属性的属性选择器窗口。	遵循命名规范。
FileNameType	指示 [文件名] 设置。	[记录组]	Direct/Variable
FileName	[文件名]	[记录组]	遵循支持的属性范围。
FileNameBindingMode	[方向]	变量属性的属性选择器窗口。	OneWay/TwoWay
FileNameBindingConverter	[转换器]	变量属性的属性选择器窗口。	遵循命名规范。
ExportStatus	[启用]	[记录组]	TRUE/FALSE
SaveStatus	[保存状态]	[记录组]	遵循支持的属性范围。
SaveStatusBindingMode	[方向]	变量属性的属性选择器窗口。	OneWay/TwoWay
SaveStatusBindingConverter	[转换器]	变量属性的属性选择器窗口。	遵循命名规范。
ErrorStatus	[错误状态]	[记录组]	遵循支持的属性范围。
ErrorStatusBindingMode	[方向]	变量属性的属性选择器窗口。	OneWay/TwoWay
ErrorStatusBindingConverter	[转换器]	变量属性的属性选择器窗口。	遵循命名规范。

[LoggingRecords]

项目	属性	属性画面定位	可用值
VariableName	[变量名称]	[日志记录]	遵循命名规范。
LoggingGroupName	[名称]	[记录组]	遵循命名规范。

导出的 CSV 文件项目

项目	属性	属性画面定位	可用值
Name	[名称]	[全部变量]	遵循命名规范。
Type	[数据类型]	[全部变量]	遵循支持的数据类型。
ElementType	指示数组元素或结构成员的数据类型。	[全部变量]	遵循支持的数据类型。
Dimensions	[尺寸]	[全部变量]	遵循支持的属性范围。
InitialValue	[初始值]	[全部变量]	遵循支持的属性范围。
RetentiveEnabled	[保持]	[全部变量]	TRUE/FALSE
FolderName	[文件夹]	[全部变量]	遵循命名规范。
BindType	指示已分配数据的类型。	变量属性的属性选择器窗口。	只能在属性中设置的对象。
BindObject	指示已分配数据的名称。	变量属性的属性选择器窗口。	遵循命名规范。
BindField	指示已分配数据的属性。	变量属性的属性选择器窗口。	仅是已分配对象的属性。
BindIsArray	指示是否将用户定义的变量设置为值。	变量属性的属性选择器窗口。	TRUE/FALSE
BindValue	-	-
BindDirection	[方向]	变量属性的属性选择器窗口。	OneWay/Both
BindConverter	[转换器]	变量属性的属性选择器窗口。	遵循命名规范。
HasInputRange	[输入范围]	[全部变量]	TRUE/FALSE
MinValue	[最小值]	[全部变量]	遵循支持的属性范围。
MaxValue	[最大值]	[全部变量]	遵循支持的属性范围。
Target	[型号]	系统架构	无编辑
Source	[源]	[全部变量]	无编辑
ScanRate	[扫描速率]	[全部变量]	遵循命名规范。
ScanRateInterval	[间隔]	[所有扫描速率]	1-600
AddressEnabled	[基地址] (仅当选择数组或结构时。)	[全部变量]	如果选择该属性，则显示 TRUE。
Address	[寄存器地址]	[全部变量]	遵循支持的属性范围。
HasBinding	当对变量属性使用对象或其他变量时，指示为 TRUE。	[全部变量]	TRUE/FALSE
VariableLength	[变量长度]	[全部变量]	TRUE/FALSE
NumberOfBytes	[字节数/字数]	[全部变量]	遵循支持的属性范围。
StringEncode	[字符串编码]（仅当从[源]选择外接设备时）。	[全部变量]	遵循支持的编码。
HasAlarm	在报警中使用变量时，指示为TRUE。	[全部报警]	TRUE 或空白
AlarmType	在级别报警中使用变量时，指示"限制"。	[级别报警]	Limit 或空白
***ThresholdState [1]	在级别报警中使用变量时，指示"启用"。	[级别报警]	Enable 或空白
***Threshold [1]	[报警类型]	[级别报警]	HiHi/Hi/Lo/LoLo
***ThresholdValue [1]	[值]	[级别报警]	遵循支持的属性范围。
***ThresholdDeadBand [1]	[死区]	[级别报警]	遵循支持的属性范围。
***ThresholdAlarmGroup [1]	指示包含变量的报警组名称。	[级别报警]	遵循命名规范。
***ThresholdMessageMode [1]	指示消息设置。	[级别报警]	Direct/Language Table
***ThresholdMessage [1]	[消息]	[级别报警]	遵循支持的属性范围。
***ThresholdSeverity [1]	[严重级别]	[级别报警]	遵循支持的属性范围。
***ThresholdParameter [1]	[参数]	[级别报警]	遵循支持的属性范围。
ThresholdState	[触发条件]	[Bool 报警]	Enabled/Disable
ThresholdType	[报警类型]	[Bool 报警]	Hi/Lo
ThresholdCondition	-	-	WhenHigh/WhenLow 无编辑
ThresholdAlarmGroup	指示包含变量的报警组名称。	[Bool 报警]	遵循命名规范。
ThresholdMessageMode	指示消息设置。	[Bool 报警]	Direct/Language Table
ThresholdMessage	[消息]	[Bool 报警]	遵循支持的属性范围。
ThresholdSeverity	[严重级别]	[Bool 报警]	遵循支持的属性范围。
ThresholdParameter	[参数]	[Bool 报警]	遵循支持的属性范围。
DataSharing	[数据共享]	[全部变量]	None/ReadOnly/ReadWrite
LoggingGroup	指示在记录中使用变量时的组名称。	[全部记录]	遵循命名规范。
Comments	[注释]	[全部变量]	遵循命名规范。
AlarmGroupId	表示报警组名称。	[全部变量]	遵循命名规范。

1.*** 是指 HiHi、Hi、Lo 或 LoLo。
