属性 (路径)

隐藏显示
  1. [功能] - [触摸]
  2. [功能] - [详细]
  3. [形状] - [基本]
  4. [形状] - [尺寸/位置]

[功能] - [触摸]

[操作]
[类型]

选择 通过触摸对象执行的操作。

-[无] -[位] -[字] -[字符串] -[画面更改] -[内容更改]

当选择 [位] 时当选择 [位] 时

选择操作类型。

[操作] 描述
[设置] 在[目标]中打开指定的布尔源属性。
[复位] 在[目标]中关闭指定的布尔源属性。
[反转] 根据指定的布尔源属性打开/关闭（反之亦然）。
  • 如果位为打开，则在触摸时关闭。
  • 如果位为关闭，则在触摸时打开。

[点击瞬间 ON]

按下对象时打开指定的布尔源属性，释放对象时关闭布尔源属性。

您可以使用下面的[启用延迟]属性添加延迟。
[点击瞬间 OFF]

按下对象时关闭指定的布尔源属性，释放对象时打开布尔源属性。

您可以使用下面的[启用延迟]属性添加延迟。
[启用延迟] 与点击瞬间 ON 和点击瞬间 OFF 操作一起使用，定义在打开或关闭布尔源属性之前必须按下对象的时间量。以 100 毫秒为单位指定延迟时间。

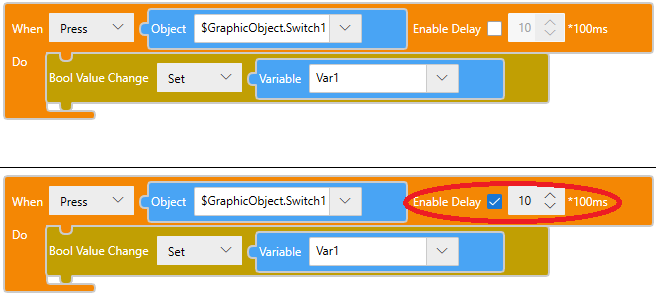

注：如果想要在对象释放后，布尔源属性打开或关闭前设置延迟，则不能使用此设置。但可以如下所示，绘制一个开关并创建一个脚本。

当选择 [字] 时当选择 [字] 时

选择操作类型。

[操作] 描述
[设置] 将[源]中指定的源属性或常量写入[目标]字段中指定的源属性，并将结果复制到目标源属性。
[加] 将[源]中指定的源属性或常量加入[目标]字段中指定的源属性，并将结果复制到目标源属性。
[减] 将[源]中指定的源属性或常量从[目标]字段中指定的源属性中减去，并将结果复制到目标源属性。
[乘] 将[源]乘指定的源属性或常量乘以[目标]字段中指定的源属性，并将结果复制到目标源属性。
[除] 将[源]中指定的源属性或常量除以[目标]字段中指定的源属性中减去，并将结果复制到目标源属性。
[AND] 在[源]中指定的整数或源属性与[目标]字段中指定的源属性之间执行 AND 运算（按位 AND），然后将结果复制到目标源属性。
[NAND] 在[源]中指定的整数或源属性与[目标]中指定的源属性之间执行 NAND 运算（逻辑积后跟 NOT），并将结果复制到目标源属性。
[OR] 写入在[源]中指定的整数或源属性以及在[目标]中指定的源属性的 OR 值（逻辑和），并将结果复制到目标源属性。
[NOR] 写入在[源]中指定的整数或源属性以及在[目标]中指定的源属性的 NOR 值（逻辑和后跟逆变器），并将结果复制到目标源属性。
[XOR] 写入在[源]中指定的整数或源属性以及在[目标]中指定的源属性的 XOR 值（排他逻辑和），并将结果复制到目标源属性。

当选择 [字符串] 时当选择 [字符串] 时

选择操作类型。

[操作] 描述
[设置] 将[源]中指定的源属性或常量写入[目标]字段中指定的源属性，并将结果复制到目标源属性。
[连接] 将[源]中指定的源属性或常量写入[目标]中指定的源属性，并将结果合并到目标源属性。

当选择 [画面更改] 时当选择 [画面更改] 时

选择操作类型。

[上一个] 返回到上一个画面
[指定ID] 更改 [画面] 中指定的特定画面 ID。



当选择 [内容更改] 时当选择 [内容更改] 时

选择操作类型。

[上一个] 返回到上一个内容
[指定ID] 更改 [内容] 中指定的特定内容 ID。



[功能] - [详细]

[互锁] '(对象名称).Interlock'

分配布尔类型的源属性。当分配的源属性值为真时，对象触摸被禁用。

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Interlock'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[安全级别]

设置对象安全级别。触摸对象时，当操作者的安全级别大于或等于此处指定的安全级别时，触摸操作被启用。

设置值范围: 0 - 65535
[操作日志]

当 [报警/事件]→[操作日志]→[触摸对象] 被禁用时，选择 [操作日志] 选项来记录操作对象的用户。

注： 关于操作日志的更多信息，请参阅以下内容。

概述

[蜂鸣样式]

选择触摸时蜂鸣器的声音。

-[无]: 无蜂鸣。

-[单次]: 蜂鸣一次。

-[持续]：连续蜂鸣。

-[定期]：按固定间隔发出蜂鸣声。
[按下效果]
[Shift]

按下开关时，开关向右移动 4 个像素，向下移动 4 个像素。

注：

  • 如果按下开关末端，开关将不工作，因为触摸位置和开关的位置不同。
  • 如果启用阴影，开关位置将移到阴影位置。

[形状] - [基本]

[填充]
设置填充颜色。
[类型]

选择如何显示颜色。

-[无]: 不显示任何颜色。

-[单色]: 显示单一纯色。

-[图案]: 在一个图案中显示两种颜色。

-[线性渐变]: 从对象一端到另一端逐渐改变颜色。

-[径向渐变]: 从中心点逐渐改变颜色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] '(对象名称).Fill.Color.Value' / '(对象名称).Fill.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Fill.Color.Value' / '(对象名称).Fill.Color.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Fill.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Fill.Color.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

当选择 [图案] 时当选择 [图案] 时

[图案]

选择显示颜色的图案。

[颜色]

[值] '(对象名称).Fill.ForeColor.Value' / '(对象名称).Fill.ForeColor.ColorIndexEnabled' '(对象名称).Fill.BackColor.Value' / '(对象名称).Fill.BackColor.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Fill.ForeColor.Value' / '(对象名称).Fill.ForeColor.ColorIndexEnabled'

'(对象名称).Fill.BackColor.Value' / '(对象名称).Fill.BackColor.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Fill.ForeColor.Transparency' /  '(对象名称).Fill.BackColor.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Fill.ForeColor.Transparency' / '(对象名称).Fill.BackColor.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

当选择 [线性渐变] 时当选择 [线性渐变] 时

[角度]

设置颜色变化的方向。

[颜色停止点]/[位置(%)]

设置所选分支点的位置。使用项目上的滑块选择分支点。您也可以使用滑块来移动分支点的位置。单击滑块右侧的 "+" 添加分支点。单击 x 删除分支点。

[颜色]

设置所选分支点的显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。

  • [ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
  • [RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100

当选择 [径向渐变] 时当选择 [径向渐变] 时

[居中位置] / [水平中心] / [垂直居中]

在 [居中位置]，选择颜色变化的起始位置。您可以使用 [水平中心] 和 [垂直居中] 微调中心位置。

[位置(%)]

设置所选分支点的位置。使用项目上的滑块选择分支点。您也可以使用滑块来移动分支点的位置。单击滑块右侧的 "+" 添加分支点。单击 x 删除分支点。

[颜色]

设置所选分支点的显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。

  • [ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
  • [RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值] '(对象名称).Fill.Color1.Value' / '(对象名称).Fill.Color1.ColorIndexEnabled'  '(对象名称).Fill.Color2.Value' / '(对象名称).Fill.Color2.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Fill.Color1.Value' / '(对象名称).Fill.Color1.ColorIndexEnabled'

'(对象名称).Fill.Color2.Value' / '(对象名称).Fill.Color2.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Fill.Color1.Transparency' /  '(对象名称).Fill.Color2.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Fill.Color1.Transparency' / '(对象名称).Fill.Color2.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[边框]
设置边框颜色。
[类型]

选择如何显示颜色。

-[无]: 不显示任何颜色。

-[单色]: 显示单一纯色。

-[图案]: 在一个图案中显示两种颜色。

-[线性渐变]: 从对象一端到另一端逐渐改变颜色。

-[径向渐变]: 从中心点逐渐改变颜色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] '(对象名称).Border.Color.Value' / '(对象名称).Border.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Border.Color.Value' / '(对象名称).Border.Color.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Border.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Border.Color.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

当选择 [图案] 时当选择 [图案] 时

[图案]

选择显示颜色的图案。

[颜色]

[值] '(对象名称).Border.ForeColor.Value' / '(对象名称).Border.ForeColor.ColorIndexEnabled' '(对象名称).Border.BackColor.Value' / '(对象名称).Border.BackColor.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Border.ForeColor.Value' / '(对象名称).Border.ForeColor.ColorIndexEnabled'

'(对象名称).Border.BackColor.Value' / '(对象名称).Border.BackColor.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Border.ForeColor.Transparency' /  '(对象名称).Border.BackColor.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Border.ForeColor.Transparency' / '(对象名称).Border.BackColor.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

当选择 [线性渐变] 时当选择 [线性渐变] 时

[角度]

设置颜色变化的方向。

[颜色停止点]/[位置(%)]

设置所选分支点的位置。使用项目上的滑块选择分支点。您也可以使用滑块来移动分支点的位置。单击滑块右侧的 "+" 添加分支点。单击 x 删除分支点。

[颜色]

设置所选分支点的显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。

  • [ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
  • [RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100

当选择 [径向渐变] 时当选择 [径向渐变] 时

[居中位置] / [水平中心] / [垂直居中]

在 [居中位置]，选择颜色变化的起始位置。您可以使用 [水平中心] 和 [垂直居中] 微调中心位置。

[位置(%)]

设置所选分支点的位置。使用项目上的滑块选择分支点。您也可以使用滑块来移动分支点的位置。单击滑块右侧的 "+" 添加分支点。单击 x 删除分支点。

[颜色]

设置所选分支点的显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。

  • [ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
  • [RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择显示颜色的闪烁速度。

[颜色]

[值] '(对象名称).Border.Color1.Value' / '(对象名称).Border.Color1.ColorIndexEnabled' '(对象名称).Border.Color2.Value' / '(对象名称).Border.Color2.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Border.Color1.Value' / '(对象名称).Border.Color1.ColorIndexEnabled'

'(对象名称).Border.Color2.Value' / '(对象名称).Border.Color2.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Border.Color1.Transparency' /  '(对象名称).Border.Color2.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Border.Color1.Transparency' / '(对象名称).Border.Color2.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[边框粗细] '(对象名称).Thickness'

设置框架的线宽。

设置值范围: 1 - 9

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Thickness'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[元素]
当选择 [根据 SVG] 时，此属性可用。
[元素 0]，[元素 1]...
为每个元素在对象中设置属性。
[ID]
显示元素 ID。
[填充]
设置填充颜色。
[类型]

选择如何显示颜色。

-[无]: 不显示任何颜色。

-[单色]: 显示单一纯色。

-[图案]: 在一个图案中显示两种颜色。

-[线性渐变]: 从对象一端到另一端逐渐改变颜色。

-[径向渐变]: 从中心点逐渐改变颜色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] '(对象名称).Elements[*].Fill.Color.Value' / '(对象名称).Elements[*].Fill.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Fill.Color.Value' / '(对象名称).Fill.Color.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Elements[*].Fill.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Fill.Color.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

当选择 [图案] 时当选择 [图案] 时

[图案]

选择显示颜色的图案。

[颜色]

[值] '(对象名称).Elements[*].Fill.ForeColor.Value' / '(对象名称).Elements[*].Fill.ForeColor.ColorIndexEnabled' '(对象名称).Elements[*].Fill.BackColor.Value' / '(对象名称).Elements[*].Fill.BackColor.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Fill.ForeColor.Value' / '(对象名称).Elements[*].Fill.ForeColor.ColorIndexEnabled'

'(对象名称).Elements[*].Fill.BackColor.Value' / '(对象名称).Elements[*].Fill.BackColor.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Elements[*].Fill.ForeColor.Transparency' /  '(对象名称).Elements[*].Fill.BackColor.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Fill.ForeColor.Transparency' / '(对象名称).Elements[*].Fill.BackColor.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

当选择 [线性渐变] 时当选择 [线性渐变] 时

[角度]

设置颜色变化的方向。

[颜色停止点]/[位置(%)]

设置所选分支点的位置。使用项目上的滑块选择分支点。您也可以使用滑块来移动分支点的位置。单击滑块右侧的 "+" 添加分支点。单击 x 删除分支点。

[颜色]

设置所选分支点的显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。

  • [ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
  • [RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100

当选择 [径向渐变] 时当选择 [径向渐变] 时

[居中位置] / [水平中心] / [垂直居中]

在 [居中位置]，选择颜色变化的起始位置。您可以使用 [水平中心] 和 [垂直居中] 微调中心位置。

[位置(%)]

设置所选分支点的位置。使用项目上的滑块选择分支点。您也可以使用滑块来移动分支点的位置。单击滑块右侧的 "+" 添加分支点。单击 x 删除分支点。

[颜色]

设置所选分支点的显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。

  • [ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
  • [RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择两种显示颜色切换的速度。

[颜色]

[值] '(对象名称).Elements[*].Fill.Color1.Value' / '(对象名称).Elements[*].Fill.Color1.ColorIndexEnabled'  '(对象名称).Elements[*].Fill.Color2.Value' / '(对象名称).Elements[*].Fill.Color2.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Fill.Color1.Value' / '(对象名称).Elements[*].Fill.Color1.ColorIndexEnabled'

'(对象名称).Elements[*].Fill.Color2.Value' / '(对象名称).Elements[*].Fill.Color2.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Elements[*].Fill.Color1.Transparency' /  '(对象名称).Elements[*].Fill.Color2.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Fill.Color1.Transparency' / '(对象名称).Elements[*].Fill.Color2.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[边框]
设置边框颜色。
[类型]

选择如何显示颜色。

-[无]: 不显示任何颜色。

-[单色]: 显示单一纯色。

-[图案]: 在一个图案中显示两种颜色。

-[线性渐变]: 从对象一端到另一端逐渐改变颜色。

-[径向渐变]: 从中心点逐渐改变颜色。

-[闪烁]: 在 2 种颜色之间交替。

当选择 [单色] 时当选择 [单色] 时

[颜色]

[值] '(对象名称).Elements[*].Border.Color.Value' / '(对象名称).Border.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Border.Color.Value' / '(对象名称).Elements[*].Border.Color.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Elements[*].Border.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Border.Color.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

当选择 [图案] 时当选择 [图案] 时

[图案]

选择显示颜色的图案。

[颜色]

[值] '(对象名称).Elements[*].Border.ForeColor.Value' / '(对象名称).Elements[*].Border.ForeColor.ColorIndexEnabled' '(对象名称).Elements[*].Border.BackColor.Value' / '(对象名称).Elements[*].Border.BackColor.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Border.ForeColor.Value' / '(对象名称).Elements[*].Border.ForeColor.ColorIndexEnabled'

'(对象名称).Elements[*].Border.BackColor.Value' / '(对象名称).Elements[*].Border.BackColor.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Elements[*].Border.ForeColor.Transparency' /  '(对象名称).Elements[*].Border.BackColor.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Border.ForeColor.Transparency' / '(对象名称).Elements[*].Border.BackColor.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

当选择 [线性渐变] 时当选择 [线性渐变] 时

[角度]

设置颜色变化的方向。

[颜色停止点]/[位置(%)]

设置所选分支点的位置。使用项目上的滑块选择分支点。您也可以使用滑块来移动分支点的位置。单击滑块右侧的 "+" 添加分支点。单击 x 删除分支点。

[颜色]

设置所选分支点的显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。

  • [ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
  • [RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100

当选择 [径向渐变] 时当选择 [径向渐变] 时

[居中位置] / [水平中心] / [垂直居中]

在 [居中位置]，选择颜色变化的起始位置。您可以使用 [水平中心] 和 [垂直居中] 微调中心位置。

[位置(%)]

设置所选分支点的位置。使用项目上的滑块选择分支点。您也可以使用滑块来移动分支点的位置。单击滑块右侧的 "+" 添加分支点。单击 x 删除分支点。

[颜色]

设置所选分支点的显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。

  • [ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
  • [RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

[透明度]

设置显示颜色的透明度。

设置值范围: 0 - 100

当选择 [闪烁] 时当选择 [闪烁] 时

[速度]

选择显示颜色的闪烁速度。

[颜色]

[值] '(对象名称).Elements[*].Border.Color1.Value' / '(对象名称).Elements[*].Border.Color1.ColorIndexEnabled' '(对象名称).Elements[*].Border.Color2.Value' / '(对象名称).Elements[*].Border.Color2.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Border.Color1.Value' / '(对象名称).Elements[*].Border.Color1.ColorIndexEnabled'

'(对象名称).Elements[*].Border.Color2.Value' / '(对象名称).Elements[*].Border.Color2.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[透明度] '(对象名称).Elements[*].Border.Color1.Transparency' /  '(对象名称).Elements[*].Border.Color2.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Border.Color1.Transparency' / '(对象名称).Elements[*].Border.Color2.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[边框粗细] '(对象名称).Elements[*].Thickness'

设置框架的线宽。

设置值范围: 1 - 9

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Elements[*].Thickness'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[路径数据]
单击 图标打开 [路径编辑器]。使用路径字符串或文本设计路径对象。

[路径编辑器]

定义如何设计路径对象。选择 [从路径字符串] 或 [根据文本]。

注： 将 [路径编辑器] 从 [从路径字符串] 更改为 [根据文本] 时，路径字符串将被删除。当从 [根据文本] 更改为 [从路径字符串] 时，路径字符串将根据文本构建。

[从路径字符串]

使用路径字符串设计路径对象。

在输入字段中输入路径字符串，或粘贴复制的路径字符串。

注：

  • 使用 SVG2 路径字符串。
  • 输入路径字符串时，请使用绝对坐标。
  • 只支持封闭路径。
    示例: 两者 "M0,0 L100,100 L200,0"和"M0,0 L100,100 L200,0Z" 提供相同的结果。

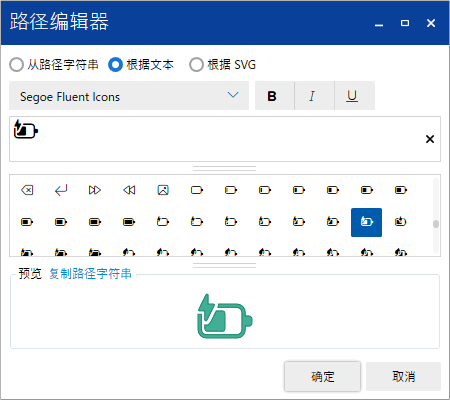

[根据文本]

使用文本设计路径对象。

选择字体类型和属性，然后在输入字段中输入文本。您也可以通过点击字符映射表中的字符在输入字段中输入文本。

示例:

您最多可以输入 512 个字符。文本输入支持换行。

注：

  • 只支持封闭路径。字体轮廓用于基于字体的路径。
  • 可使用 Windows 系统上安装的所有字体。

[根据 SVG]

使用 SVG 文件设计路径对象。

单击省略号 [...] 以选择文件。

注：

  • SVG 文件中的最大元素数量为 256。
  • SVG 文件的最大大小为 100 MB。
  • 支持 SVN Tiny 1.2。
  • 有关支持的 SVG 元素和属性，请参阅下表。

支持的 SVG 元素和属性

元素 属性
circle style, transform, cx, cy, r
defs style, transform
ellipse style, transform, cx, cy, rx, ry
g style, transform
line style, transform, x1, y1, x2, y2
linearGradient style, x1, y1, x2, y2
path style, transform, d
polygon style, transform, points
polyline style, transform, points
radialGradient style, cx, cy, r, fx, fy
rect style, transform, x, y, width, height, rx, ry
stop style, offset
use style, transform, x, y, width, height



支持的 SVG 演示属性

演示属性
color
fill
fill-rule
opacity
stop-color
stroke
stroke-miterlimit
stroke-width
  • 在渐变中最多可使用 10 种停止颜色。
  • 设置笔画粗细，从 1 到 9。如果 SVG 文件指定了小数点值或超出此范围的值，粗细会被四舍五入为最接近的受支持的整数值。因此，图像的外观可能与原始图像不同。
  • 在画笔属性中，不支持虚线样式、线帽形状和线条连接。
  • 在路径属性中，仅支持直线和贝塞尔曲线。
  • 不支持分层。
  • 对于路径中有多个起点和终点的 SVG 文件，无法进行顶点编辑。包含多个元素的 SVG 文件也无法在顶点级别进行编辑。
  • 如果使用包含多个元素的 SVG 文件，设置 [动画] - [填充等级] 可能会导致路径对象在 Web Viewer 和人机界面上显示不同。当设置 [填充等级] 时，请使用由包含单个元素的 SVG 创建的路径对象。

[原件]

当选择 [根据 SVG] 时，此属性可用。SVG 文件的渲染方式与在网络浏览器中相同。

[预览]

该字段显示路径对象的预览。

注： 如果出现语法错误，则无法预览。

[复制路径字符串]

单击以复制路径字符串。
[透明度] '(对象名称).Transparency'

设置整个对象的颜色透明度。

设置值范围: 0 - 100

注： 当为显示颜色设置了透明度时，由于应用于两种颜色，将会导致更高的透明度。

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[阴影]
设置字体阴影颜色。
[启用]

选择此复选框，可以在对象上显示阴影。
[垂直厚度] / [水平厚度]

设置一个对象和它的阴影之间的距离。

设置值范围: 0 - 100
[预设]

选择阴影的位置。
[颜色]
[值] '(对象名称).Shadow.Color.Value' / '(对象名称).Shadow.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Shadow.Color.Value' / '(对象名称).Shadow.Color.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[透明度] '(对象名称).Shadow.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Shadow.Color.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

[形状] - [尺寸/位置]

[位置]
[左] / [顶部] '(对象名称).Location.Left' / '(对象名称).Location.Top'

指定对象左上角边界的坐标。绘图屏幕的左上方是坐标的起始点。

设置值范围: -5000 - 10000

当绘制对象远离网格、滚动网格、均匀网格、停靠面板和堆栈面板坐标时设置。

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Location.Left' / '(对象名称).Location.Top'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[行] / [列] '(对象名称).Location.Row' / '(对象名称).Location.Column'

用行号和列号设置一个对象的位置。
绘图屏幕左上角的单元格是起始行和列。0 是起始行和起始列的数字。

设置值范围: 0 - 100

在网格或滚动网格中放置对象时设置。

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Location.Row' / '(对象名称).Location.Column'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[行跨度] / [列跨度] '(对象名称).Location.RowSpan' / '(对象名称).Location.ColumnSpan'

在欲将对象放在多行和/或多列上时，设置行跨度或列跨度。

设置值范围: 1 - 100

在网格或滚动网格中放置对象时设置。

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Location.RowSpan' / '(对象名称).Location.ColumnSpan'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[停靠] '(对象名称).Location.Dock'

选择您想要停靠对象的方向。

(括号内的值代表源属性的值。)

- [左] (0)

- [顶部] (1)

- [右] (2)

- [底端] (3)

设置值范围: 0 - 3

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Location.Dock’

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[宽度] / [高度] '(对象名称).Width' / '(对象名称).Height'

设置对象的宽度和高度。
默认情况下，数值设置在括号内。如果您改变了其他设置的值 (如对象对齐、边距)，括号里的值也会相应更新。

设置值范围: 1 - 5000

注： 在网格、滚动网格或均匀网格上放置对象时，为了使对象与网格边框对齐，请使用宽度和高度的默认值。

数据绑定支持:

要用作绑定源，请参阅以下内容。 请注意，如果宽度和高度保持默认值，绑定源的值为 0。
'(对象名称).Width' / '(对象名称).Height'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[角度]

设置对象的旋转角度。设置顺时针旋转角度。

设置值范围: -360 - 360
[边距]
[左]/[右]/[顶部]/[底端]

设置对象边距。[边距] 设置取决于 [对象对齐] 和 [宽度]/[高度] 设置。该设置与 [对象对齐] 一起工作。

设置值范围: -1000 - 1000

注： 边距不是对象区域的一部分。触摸其边缘不等于触摸该物体。
[对象对齐]
[水平]

选择水平对齐选项。当对象在 [画布]、[滚动画布]、[缩放画布]、[查看框] 上时，此设置不起作用。

-[左对齐]: 对象相对绘图目标左对齐。对象的位置按 [左对齐] 边距中设定的数值右移。[右对齐] 边距被忽略。
-[水平居中]: 对象相对绘图目标居中对齐。对象的位置按 [左对齐] 边距中设定的数值右移。[右对齐] 边距被忽略。
-[右对齐]: 对象相对绘图目标右对齐。对象的位置按 [右对齐] 边距中设定的数值左移。[左对齐] 边距被忽略。
-[拉伸]: 对象的宽度小于 [宽度] 中设置的数值，该值由 [左对齐] 和 [右对齐] 边距中设置的数值决定。

注： 当对象 [宽度] 被设置为默认值时 (数值设置在括号内)，即使您选择 [拉伸] 以外的其他选项，对象的对齐方式也与 [拉伸] 相同。
[垂直]

选择垂直对齐选项。当对象在 [画布]、[滚动画布]、[缩放画布]、[查看框] 上时，此设置不起作用。
-[顶部]: 对象相对绘图目标顶部对齐。对象的显示位置按 [顶部] 边距设置的数值向下移动。[底端] 边距被忽略。
-[垂直居中]: 对象相对绘图目标居中对齐。对象的显示位置按 [顶部] 边距设置的数值向下移动。[底端] 边距被忽略。
-[底端]: 对象相对绘图目标底端对齐。对象的显示位置按 [底端] 边距设置的数值向上移动。[顶部] 边距被忽略。
-[拉伸]: 对象的高度小于 [高度] 中设置的数值，该值由 [顶部] 和 [底端] 边距中设置的数值决定。

注： 当对象 [高度] 被设置为默认值时 (数值设置在括号内)，即使您选择 [拉伸] 以外的其他选项，对象的对齐方式也与 [拉伸] 相同。
[动画]
[水平偏移量] / [垂直偏移量] '(对象名称).Animation.HorizontalOffset' / '(对象名称).Animation.VerticalOffset'

设置用于按水平方向或垂直方向移动对象的值。
在 [水平偏移量] 中，您可以设置一个正值将对象从左向右移动，或一个负值将对象从右向左移动。
在 [垂直偏移量] 中，您可以设置一个正值将对象向底端移动，或一个负值将对象向顶部移动。
在字段的右侧，点击方框，选择存储移动量的源属性。

设置值范围: -5000 - 10000

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Animation.HorizontalOffset' / '(对象名称).Animation.VerticalOffset'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[水平锚] / [垂直锚] '(对象名称).Animation.HorizontalAnchor' / '(对象名称).Animation.VerticalAnchor'

设置被放大/缩小对象的原点(X/Y轴)。
在应用任何移动之前的对象上，将其基点设置为从对象左上角开始的百分比。
在字段的右侧，点击方框，选择存储基点的源属性。

设置值范围: 0 - 100

当[水平锚] = 25 [垂直锚] = 75 时，基点如下显示。

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Animation.HorizontalAnchor' / '(对象名称).Animation.VerticalAnchor'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[水平刻度] / [垂直刻度] '(对象名称).Animation.HorizontalScale' / '(对象名称).Animation.VerticalScale'

设置放大或缩小后对象的百分比。
在字段的右侧，点击方框，选择以百分比形式存储对象尺寸的源属性。

设置值范围: -32768 - 32767

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Animation.HorizontalScale' / '(对象名称).Animation.VerticalScale'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[水平中心（X）] / [垂直中心（Y）] '(对象名称).Animation.RotationCenterX' / '(对象名称).Animation.RotationCenterY'

设置对象的旋转中心(X/Y轴)。
在应用任何移动之前的对象上，将基点的位置设置为对象宽度和高度的百分比。
在字段的右侧，点击方框，选择存储旋转中心点 X 或 Y 坐标的源属性。

设置值范围: -1000 - 1000

当[旋转中心 (X)] = 50，[旋转中心 (Y)] = 500 时，旋转中心如下所示。

注：0 是对象的左侧或顶部，100 是对象的右侧或底部。

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Animation.RotationCenterX' / '(对象名称).Animation.RotationCenterY'
'(对象名称).Animation.RotationCenterX' / '(对象名称).Animation.RotationCenterY'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[旋转角度] '(对象名称).Animation.RotationAngle'

设置对象的旋转角度。
在字段的右侧，点击方框，选择存储旋转角度的源属性。

设置值范围: -32768 - 32767

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Animation.RotationAngle'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[填充等级]
[启用]

选择此复选框设置填充动画。
[Horizontal Fill] '(对象名称).Animation.FillLevel.HorizontalFill'

设置对象水平填充的百分比。

设置值范围: 当选择 [一侧中心] 时，从 [水平起点] 开始: -100
除此外其他情况: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Animation.FillLevel.HorizontalFill'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[水平起点]

选择填充的起点。

-[左]: 对象的左侧是填充起始点。随着 [水平填充] 中数值的增加，对象向右填充。

-[右]: 对象的右侧是填充起始点。随着 [水平填充] 中数值的增加，对象向左填充。

-[一侧中心]: 对象的中心是填充起始点。随着 [水平填充] 中数值的增加，对象向右填充；随着数值的减少，对象向左填充。

-[两侧中心]: 对象的中心是填充起始点。随着 [水平填充] 中数值的增加，对象向左右两边填充。
[垂直边距] '(对象名称).Animation.FillLevel.VerticalFill'

设置对象垂直填充的百分比。

设置值范围: 当选择 [一侧中间] 时，从 [垂直起点] 开始: -100
除此外其他情况: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Animation.FillLevel.VerticalFill'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[垂直起点]

选择填充的起点。

-[顶部]: 对象的顶部是填充起始点。随着 [垂直填充] 中数值的增加，对象向底部填充。

-[底部]: 对象的底部是填充起始点。随着 [垂直填充] 中数值的增加，对象向顶部填充。

-[一侧中间]: 对象的中间是填充起始点。随着 [垂直填充] 中数值的增加，对象向顶部填充；随着数值的减少，对象向底部填充。

-[两侧中间]: 对象的中间是填充起始点。随着 [垂直填充] 中数值的增加，对象向顶部和底部填充。
[背景色]
[值] '(对象名称).Animation.FillLevel.BackColor.Color.Value' / '(对象名称).Animation.FillLevel.BackColor.Color.ColorIndexEnabled'
设置显示颜色。
项目名称右侧是当前显示颜色。单击显示颜色以弹出调色板。选择出现在调色板顶部的颜色设置方法，[ID] 或 [RGB]。
-[ID]: 从调色板中选择要使用的显示颜色。显示颜色通过 ID 进行管理。尽管颜色集之间的 ID 号相同，但是由于显示颜色取决于颜色集，因此，如果更改颜色集，则显示颜色也会改变。
-[RGB]: 以 RGB 格式设置显示颜色。从调色板中选择，或输入 RGB 值。

注： 有关颜色集的信息，请参阅以下内容。
颜色集

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Animation.FillLevel.BackColor.Color.Value' / '(对象名称).Animation.FillLevel.BackColor.Color.ColorIndexEnabled'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[透明度] '(对象名称).Animation.FillLevel.BackColor.Color.Transparency'

设置显示颜色的透明度。

设置值范围: 0 - 100

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Animation.FillLevel.BackColor.Color.Transparency'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定
[隐现] '(对象名称).Visibility'

选择对象的可见性状态。
在字段的右侧，点击方框，选择可见性功能的源属性。
(括号内的值代表源属性的值)

-[可见] (0): 显示对象。

-[隐藏] (1): 隐藏对象。对象区域得到保持。

-[折叠] (2): 折叠对象。对象区域也被折叠。您可以通过折叠均匀网格、堆栈面板或停靠面板上的对象来动态地改变屏幕布局。

设置值范围: 0 - 2

注：

数据绑定支持:

要用作绑定源，请参阅以下内容。
'(对象名称).Visibility'

当用作绑定目标时，可以关联的绑定源如下。
[ 报警] [ 变量] [ 本地变量] [ 图形对象] [ 目标] [ 设备] [ 配方]

有关数据绑定概念的更多信息，请参阅以下内容。
数据绑定

Copyright (C) 2026 Schneider Electric Japan Holdings Ltd. 保留所有权利。 |BLUE 4.4 (手册版本: 4.4.0.001)| 用户指南
