Anzeige von Bildschirmen mit Hilfe von Parametern

Berühren Sie den Alarm in der Alarmzusammenfassung, um den Unterbildschirm (mit Parametern) anzuzeigen.

Beispieloperation

Arbeitsschritte Einstellungen

1. Variablen hinzufügen
2. Alarmgruppen hinzufügen
3. Alarme hinzufügen
4. Einrichten von Inhaltsbildschirmen
5. Inhalte zeichnen
6. Teile einrichten
7. Einrichten von Skripten

Variablen hinzufügen

Projekt-Explorer: [Variablen] ➞ [Alle Variablen]

Fügen Sie folgende Variablen hinzu.

[Name]	[Datentyp]	[Initialwert]
Var1	[BOOL]
Var2	[BOOL]
Var3	[BOOL]
Var4	[INT]

Alarmgruppen hinzufügen

Projekt-Explorer: [Alarme/Ereignisse] ➞ [Alle Alarme]

Fügen Sie folgende Alarmgruppe hinzu.

AlarmGroup (Name: AlarmGroup1) Eigenschaften:

Initialwert

Alarme hinzufügen

Projekt-Explorer: [AlarmGroup1] ➞ [Bool-Alarm]

Fügen Sie folgende BOOL-Alarme hinzu.

Bool-Alarm-Eigenschaften:

Zeile	Tab	Eigenschaft	Wert
1	[Basis]	[Alarmtyp]	[HiHi]
		[Auslösebedingung]
		[Stufe]	1
		[Parameter]	4
		[Variable]	[Variable] [Name]: Var1
		[Meldung]	Linie A getrennt - Überprüfen Sie die Verkabelung
2	[Basis]	[Alarmtyp]	[HiHi]
		[Auslösebedingung]
		[Stufe]	1
		[Parameter]	5
		[Variable]	[Variable] [Name]: Var2
		[Meldung]	Linie B getrennt - Überprüfen Sie die Verkabelung

Einrichten von Inhaltsbildschirmen

Projekt-Explorer: [Bildschirmgestaltung] ➞ [Inhalte]

Fügen Sie die beiden Inhalte von Inhalt-ID 4 und 5 (C00004, C00005) hinzu.

Inhaltseigenschaften:

Inhalts-ID	Vorlagetyp
4	Arbeitsbereich
5	Arbeitsbereich

Inhalte zeichnen

Projekt-Explorer: [Inhalte] ➞ [C00004]

Bewegen Sie folgende Objekte vom [Werkzeugkasten] per Drag&Drop auf den Bildschirm.

Bildobjekt (Name: Image1) : D-1

Tab	Unterg. Registerkarte	Eigenschaft	Wert
[Form]	[Basis]	[Bild]	Bild suchen.

Projekt-Explorer: [Inhalte] ➞ [C00005]

Bewegen Sie folgende Objekte vom [Werkzeugkasten] per Drag&Drop auf den Bildschirm.

Bildobjekt (Name: Image2) : D-2

Tab	Unterg. Registerkarte	Eigenschaft	Wert
[Form]	[Basis]	[Bild]	Bild suchen.

Teile einrichten

Projekt-Explorer: [Bildschirmgestaltung] ➞ [Bildschirme] ➞ [Screen1]

Bewegen Sie folgende Objekte vom [Werkzeugkasten] per Drag&Drop auf den Bildschirm.

Objekt Alarmzusammenfassung (Name: AlarmSummary1): A-1

Tab	Unterg. Registerkarte	Eigenschaft	Wert
[Funktion]	[Basis]	[Alarmgruppe]	Alarmgruppe1

Objekt Inhaltsanzeige (Name: Contentdisplay1) Eigenschaften: B-1

Tab	Unterg. Registerkarte	Eigenschaft	Wert
[Funktion]	[Basis]	[Inhalt-ID]	[Variable] [Name]: Var4
[Form]	[Größe/Position]	[Sichtbarkeit]	[Variable] [Name]: Var3

Eigenschaften Schalterobjekt (Name: Switch1) : C-1

Tab	Unterg. Registerkarte	Eigenschaft		Wert
[Funktion]	[Berührung]	[Operation]	[Typ]	[Bit]
			[Operation]	[Umschalten]
			[Ziel]	[Variable] [Name]: Var3

Einrichten von Skripten

Projekt-Explorer: [Bildschirmgestaltung] ➞ [Bildschirme] ➞ [Screen1]

Legen Sie am Objekt folgendes Skript fest.

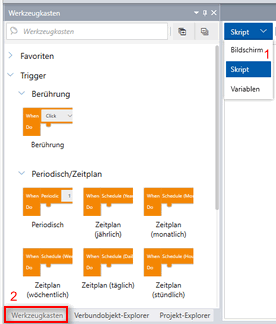

Bewegen Sie das Skript vom [Werkzeugkasten] per Drag&Drop in den Skript-Editor.

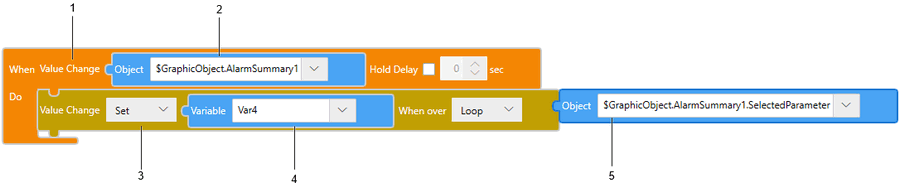

Objekt Alarmzusammenfassung (Name: AlarmSummary1) Eigenschaften:

Legende	Baustein
1	[Trigger] ➞ [Bedingung] ➞ [Wertänderung]
2	[Werte] ➞ [Bildschirmobjekt]
3	[Operationen] ➞ [Wertänderung] ➞ [Wertänderung]
4	[Werte] ➞ [Variable]
5	[Werte] ➞ [Bildschirmobjekt]
