Exportar e importar variáveis

No software de edição de tela, você pode executar a exportação e importação de variáveis globais usando a barra de ferramentas do editor de variáveis. A propriedade de um alarme e de registro estão incluídos no item de exportação. A exportação e importação de variáveis locais não é suportada.

Observação:

Embora você possa importar dados exportados como arquivos CSV ou TXT a partir do software de edição de tela versão 3.3 Service Pack 1 ou anterior para o software de edição de tela versão 3.4 ou posterior, os arquivos exportados da versão 3.4 ou posterior não podem ser importados para a versão 3.3 Service Pack 1 ou anterior, pois a versão do arquivo é 2.0.
Verifique a versão do arquivo de saídas CSV ou TXT na linha [FileVersion] do arquivo de saída.

Os seguintes formatos de arquivo são suportados para importar e exportar variáveis:

Arquivo TXT (.txt, UTF-8 (sem BOM))
Arquivo CSV (.csv, UTF-8 (sem BOM))

Observação:

Os arquivos salvos usando codificação diferente de UTF-8 (sem BOM) não podem ser importados.
Para obter informações sobre formato do arquivos, consulte o seguinte.
Salvar configurações de arquivo de dados (Exportar)

Você pode ver o arquivo exportado usando um software como o Microsoft Excel.

Observação:

A saída de dados é formatada da seguinte forma:

As strings são encapsuladas por aspas duplas (").
Por exemplo, "Isto é uma string"
Os caracteres especiais "=", "+", "-", "@", TAB e ENTER que aparecem no início de uma entrada são prefixados com aspas simples (').
Por exemplo, "'=1+2"

Notas sobre Importando variáveis

Ao importar, se não existir uma taxa de digitalização com o mesmo nome, então uma nova taxa de digitalização é criada com o intervalo do arquivo exportado. Se a taxa de digitalização já existe no projeto, a taxa de digitalização não é atualizada.
Se você importar um arquivo exportado do software de edição de tela versão 3.1 Service Pack 1B ou anterior, as variáveis externas receberão a taxa de digitalização padrão. Para obter informações sobre taxas de digitalização, consulte o seguinte.
Configurando o intervalo para Leitura de valores de variáveis externas (Taxa de digitalização)
As variáveis que foram importadas utilizando o arquivo de importação de símbolo não podem ser atualizadas com o comando de variável de importação. Para atualizar as variáveis no arquivo de símbolo, consulte o seguinte.
Importação de símbolos a partir de dispositivos externos - Notas após a Importação do Arquivo de símbolo
Você não pode importar variáveis para um projeto que contém um arquivo de símbolo. Para importar variáveis, siga estas etapas.

Remover o arquivo de símbolo do projeto.
Exportar as variáveis do projeto.
Importar as variáveis para o projeto.
Importar o arquivo de símbolo para o projeto.

Existe uma convenção de nomenclatura para nomes de variáveis no software de edição de tela.
Se um nome de variável contém caracteres que não seguem a convenção de nomenclatura, a variável não será importada.
Para obter detalhes, consulte o seguinte.
Convenções de nomenclatura

Formato variável

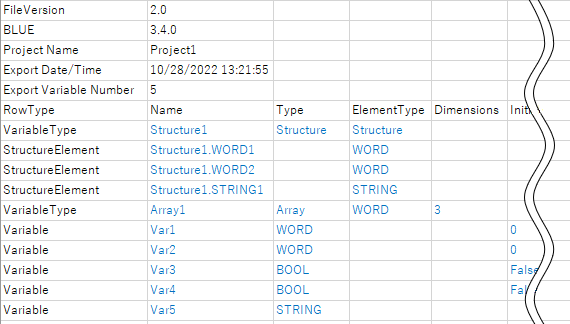

O arquivo exportado contém os dados da amostra abaixo quando abertos no Excel.

Observação: Você pode editar somente os dados em texto azul. Se o formato for modificado, você não poderá importar o arquivo.

Itens de exportação

Esta tabela indica uma propriedade que corresponde ao item exportado.

O item cuja propriedade não está definida, estará em branco.

Itens	Propriedade	A localização com a propriedade	Valor disponível
Name	[Nome]	[Todas as variáveis]	Seguindo as convenções de nomenclatura.
Type	[Tipo de dados]	[Todas as variáveis]	Seguindo o tipo de dados suportados.
ElementType	Indica o tipo de dados do elemento de matriz ou membro da estrutura.	[Todas as variáveis]	Seguindo o tipo de dados suportados.
Dimensions	[Dimensão]	[Todas as variáveis]	Seguindo a faixa de suporte da propriedade.
InitialValue	[Valor inicial]	[Todas as variáveis]	Seguindo a faixa de suporte da propriedade.
RetentiveEnabled	[Retentivo]	[Todas as variáveis]	TRUE/FALSE
FolderName	[Pasta]	[Todas as variáveis]	Seguindo as convenções de nomenclatura.
BindType	Indica o tipo de dados atribuídos.	Janela do seletor de propriedades para propriedades da variável.	Apenas o objeto que pode ser definido em uma propriedade.
BindObject	Indica o nome dos dados atribuídos.	Janela do seletor de propriedades para propriedades da variável.	Seguindo as convenções de nomenclatura.
BindField	Indica a propriedade dos dados atribuídos.	Janela do seletor de propriedades para propriedades da variável.	Apenas uma propriedade de um objeto atribuído.
BindIsArray	Indica se uma variável definida pelo usuário é definida como o valor.	Janela do seletor de propriedades para propriedades da variável.	TRUE/FALSE
BindValue	-	-
BindDirection	[Direção]	Janela do seletor de propriedades para propriedades da variável.	OneWay/Both
BindConverter	[Conversores]	Janela do seletor de propriedades para propriedades da variável.	Seguindo as convenções de nomenclatura.
HasInputRange	[Faixa de entradas]	[Todas as variáveis]	TRUE/FALSE
MinValue	[Mínimo]	[Todas as variáveis]	Seguindo a faixa de suporte da propriedade.
MaxValue	[Máximo]	[Todas as variáveis]	Seguindo a faixa de suporte da propriedade.
Target	[Modelo]	Arquitetura do sistema	Não editar
Source	[Origem]	[Todas as variáveis]	Não editar
ScanRate	[Taxa de digitalização]	[Todas as variáveis]	Seguindo as convenções de nomenclatura.
ScanRateInterval	[Intervalo]	[Todas as Taxas de digitalização]	1 - 600
AddressEnabled	[Endereço base] (apenas quando selecionado uma Matriz ou Estrutura).	[Todas as variáveis]	Se propriedade selecionada, exibe TRUE.
Address	[Endereço do dispositivo]	[Todas as variáveis]	Seguindo a faixa de suporte da propriedade.
HasBinding	Indica VERDADEIRO, ao utilizar um objeto ou outra variável para propriedade variável.	[Todas as variáveis]	TRUE/FALSE
VariableLength	[Tamanho da variável]	[Todas as variáveis]	TRUE/FALSE
NumberOfBytes	[Número de bytes/palavras]	[Todas as variáveis]	Seguindo a faixa de suporte da propriedade.
StringEncode	[Codificação de strings] (apenas quando selecionado dispositivo externo da [Origem]).	[Todas as variáveis]	Seguindo a codificação de suporte.
HasAlarm	Indica VERDADEIRO, quando a variável é usada em um Alarme.	[Todos os alarmes]	TRUE ou em branco
AlarmType	Indica Limite, quando se usa variável em Alarme de nível.	[Alarme de nível]	Limit ou em branco
***ThresholdState [1]	Indica Habilitar, ao utilizar variável em Alarme de nível.	[Alarme de nível]	Enable ou em branco
***Threshold [1]	[Tipo de alarme]	[Alarme de nível]	HiHi/Hi/Lo/LoLo
***ThresholdValue [1]	[Valor]	[Alarme de nível]	Seguindo a faixa de suporte da propriedade.
***ThresholdDeadBand [1]	[Banda morta]	[Alarme de nível]	Seguindo a faixa de suporte da propriedade.
***ThresholdAlarmGroup [1]	Indica o nome do grupo de alarme incluindo uma variável.	[Alarme de nível]	Seguindo as convenções de nomenclatura.
***ThresholdMessageMode [1]	Indica a configuração de uma mensagem.	[Alarme de nível]	Direct/Language Table
***ThresholdMessage [1]	[Mensagem]	[Alarme de nível]	Seguindo a faixa de suporte da propriedade.
***ThresholdSeverity [1]	[Severidade]	[Alarme de nível]	Seguindo a faixa de suporte da propriedade.
***ThresholdParameter [1]	[Parâmetro]	[Alarme de nível]	Seguindo a faixa de suporte da propriedade.
ThresholdState	[Condição do trigger]	[Alarme de bool]	Enabled/Disable
ThresholdType	[Tipo de alarme]	[Alarme de bool]	Hi/Lo
ThresholdCondition	-	-	WhenHigh/WhenLow Não editar
ThresholdAlarmGroup	Indica o nome do grupo de alarme incluindo uma variável.	[Alarme de bool]	Seguindo as convenções de nomenclatura.
ThresholdMessageMode	Indica a configuração de uma mensagem.	[Alarme de bool]	Direct/Language Table
ThresholdMessage	[Mensagem]	[Alarme de bool]	Seguindo a faixa de suporte da propriedade.
ThresholdSeverity	[Severidade]	[Alarme de bool]	Seguindo a faixa de suporte da propriedade.
ThresholdParameter	[Parâmetro]	[Alarme de bool]	Seguindo a faixa de suporte da propriedade.
DataSharing	[Compartilhamento de dados]	[Todas as variáveis]	None/ReadOnly/ReadWrite
LoggingGroup	Indica o nome do grupo, quando a variável é usada no Registro.	[Todos os registros]	Seguindo as convenções de nomenclatura.
Comments	[Comentários]	[Todas as variáveis]	Seguindo as convenções de nomenclatura.
AlarmGroupId	Indica o nome do grupo de alarme.	[Todas as variáveis]	Seguindo as convenções de nomenclatura.

1. *** refere-se a HiHi, Hi, Lo ou LoLo.
