Valor da variável de entrada

O trigger Valor da variável de entrada executa a operação quando um valor é inserido para a variável selecionada na unidade do display.

Esse trigger ocorre mesmo que o valor de entrada seja o mesmo que o valor de corrente.

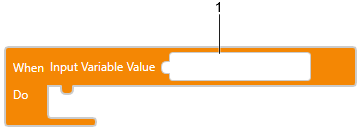

1: Variável

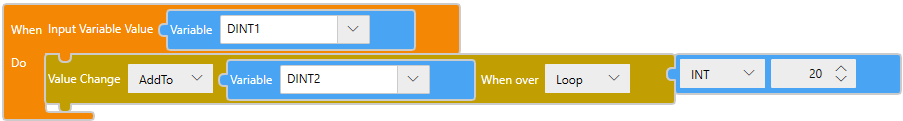

(Exemplo)

1. Crie dois objetos do Campo numérico.
2. Adicione duas variáveis DINT1 e DINT2 no Editor de variáveis.
3. Atribuir DINT1 ao primeiro objeto de Campo numérico e DINT2 ao segundo objeto de Campo numérico.
4. Adicione um trigger de Valor da variável de entrada e defina DINT1 como variável.
5. Adicione uma operação Alterar valor e atribua DINT2 como objeto, [AddTo] como [Value Change] e 20 como parâmetro.
   → Na unidade do display, toda vez que você insere um valor no primeiro objeto Campo numérico, o valor no segundo objeto Campo numérico é incrementado em 20. Mesmo que você insira o mesmo valor que inseriu anteriormente, o valor no segundo display numérico mostra um incremento de 20.


Diferenças entre o Trigger [Valor da variável de entrada] e [Alterar valor]

Você também pode usar o trigger [Alterar valor] que tem funções similares ao trigger [Valor da variável de entrada]. Se o trigger [Valor da variável de entrada] não atender às suas exigências, favor considerar o uso do trigger [Alterar valor].

O seguinte descreve as diferenças entre os dois triggers.

	[Valor da variável de entrada]	[Alterar valor]
Terminal do trigger	Apenas variáveis	Variáveis e propriedades de origem
Quando o valor é inserido na variável externa diretamente do endereço do dispositivo:	O trigger não é executado.	O trigger é executado.
Quando o mesmo valor que o valor atual é inserido:	O trigger é executado.	O trigger não é executado.

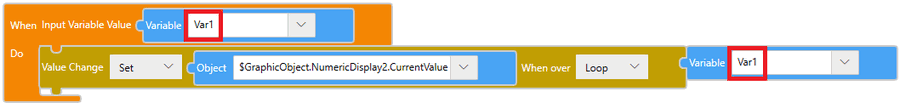

Notas sobre a atribuição da mesma variável ao trigger [Valor da variável de entrada] e ao bloco conectado

Quando você usa a mesma variável externa que não seja o driver do dispositivo secundário é atribuído ao trigger [Valor da variável de entrada] e ao bloco conectado, não o valor de entrada, mas o valor atual pode ser referido do bloco conectado.

Tipo de variável	Driver	Uso de operação do tipo assíncrona *2	Valor da variável referido do bloco conectado
Variável interna	-	Sim	Valor de entrada
		Não	Valor de entrada
Variável externa	Drivers do dispositivo secundário *1	Sim	Valor de entrada
		Não	Valor de entrada
	Outros drivers de dispositivo secundário	Sim	Valor de entrada
		Não	Valor atual (antes que o valor seja inserido)

*1 Os drivers de dispositivo secundário incluem:

• Modbus Organization
• MODBUS SIO Slave
• MODBUS TCP Slave
• Pro-face da Schneider Electric
• Memory Link Ethernet
• Memory Link SIO
• Schneider Electric
• EcoStruxure Augmented Operator Advisor

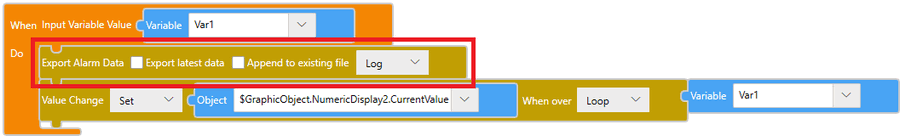

*2 No caso de inserção de operação do tipo assíncrona entre o trigger [Valor da variável de entrada] e a operação do terminal.

Para mais detalhes sobre a operação do tipo assíncrona, consulte o seguinte.
Bloco de operações

Se você se enquadrar no item na parte inferior da tabela, considere se você pode usar o trigger [Alterar valor] em vez do trigger [Valor da variável de entrada].
Para mais detalhes sobre as diferenças entre o trigger [Alterar valor] e o trigger [Valor da variável de entrada], consulte "Diferenças entre o trigger [Valor da variável de entrada] e o trigger [Alterar valor]" neste tópico.
Para mais detalhes sobre o trigger [Alterar valor], consulte o seguinte.
Alterar valor
