Atualizando receitas

Os valores da receita podem ser modificados na unidade do display.

Exemplo de operação

Configurar fluxo de trabalho

1. Adicionar variáveis
2. Adicionar família de receitas
3. Adicionar grupo de receitas
4. Adicionar receitas
5. Adicionar ingredientes
6. Definir os valores de ingredientes
7. Configurar peças
8. Configurar scripts

Adicionar variáveis

Explorador de projeto : [Variáveis] ➞ [Todas as Variáveis]

Adicionar as seguintes variáveis.

Propriedades das variáveis :

[Nome]	[Tipo de dados]	[Origem]	[Endereço do dispositivo]	[Número de bytes/palavras]
Var1	[STRING]	'Schneider Modbus Serial Equipment'	400001	10
Var2	[BOOL]		400010,00	-
Var3	[INT]		400020	-
Var4	[INT]		400021	-
Var5	[INT]		400022	-

Adicionar família de receitas

Explorador de projeto : [Receitas] ➞ [Controle]

Adicionar a seguinte família de receitas.

Propriedades da Família de receitas (Nome : RecipeFamily1):

Guia	Propriedade	Valor
[Básico]	[Rótulo]	Produto A

Adicionar grupo de receitas

Explorador de projeto : [RecipeFamily1]

Adicionar o seguinte grupo de receitas à [RecipeFamily1].

Propriedades do Grupo de receitas (Nome : RecipeGroup1):

Guia	Propriedade	Valor
[Básico]	[Rótulo]	Série X

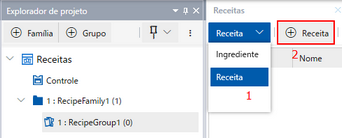

Adicionar receitas

Explorador de projeto : [RecipeGroup1]

Adicionar as seguintes receitas à [RecipeGroup1].

Propriedades [Receita] :

[Nome]	Janela de propriedades
	Guia	Propriedade	Valor
[Recipe1]	[Básico]	[Rótulo]	Model1
[Recipe2]			Model2
[Recipe3]			Model3

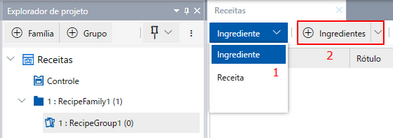

Adicionar ingredientes

Explorador de projeto : [RecipeGroup1]

Adicionar os seguintes ingredientes à [RecipeGroup1].

Propriedades [Ingrediente] :

[Nome]	Janela de propriedades
	Guia	Propriedade	Valor
[Ingredient1]	[Básico]	[Rótulo]	Code
		[Valor]	[Variável] [Nome]: Var1
		[Modo de entrada]
[Ingredient2]	[Básico]	[Rótulo]	Coating
		[Valor]	[Variável] [Nome]: Var2
		[Modo de entrada]
[Ingredient3]	[Básico]	[Rótulo]	Temperature
		[Valor]	[Variável] [Nome]: Var3
		[Entrada mín]	0
		[Entrada máx]	100
		[Modo de entrada]
		[Usar faixa de entradas de variáveis]
[Ingredient4]	[Básico]	[Rótulo]	Time
		[Valor]	[Variável] [Nome]: Var4
		[Modo de entrada]
		[Usar faixa de entradas de variáveis]
[Ingredient5]	[Básico]	[Rótulo]	Weight
		[Valor]	[Variável] [Nome]: Var5
		[Modo de entrada]
		[Usar faixa de entradas de variáveis]

Definir os valores de ingredientes

Explorador de projeto : [RecipeGroup1]

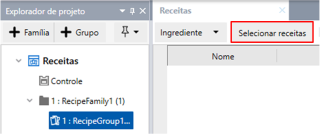

Para definir os valores das receitas de ingredientes, da visualização de documentos clique em [Selecionar receitas] ➞ [Selecionar todas as receitas] ➞ [OK].

As colunas Receita1, Receita2 e Receita3 são exibidas à direita da Visualização de documentos.

Propriedades das colunas de [Recipe1], [Recipe2] e [Recipe3] :

[Nome]	Janela de documentos
	Propriedade	Valor
[Ingredient1]	[Recipe1]	AAAAA
	[Recipe2]	BBBBB
	[Recipe3]	CCCCC
[Ingredient2]	[Recipe1]	Ativado
	[Recipe2]	Desativado
	[Recipe3]	Desativado
[Ingredient3]	[Recipe1]	40
	[Recipe2]	37
	[Recipe3]	38
[Ingredient4]	[Recipe1]	60
	[Recipe2]	20
	[Recipe3]	30
[Ingredient5]	[Recipe1]	120
	[Recipe2]	60
	[Recipe3]	90

Configurar peças

Explorador de projeto : [Design de tela] ➞ [Telas] ➞ [Screen1]

Arraste e solte os seguintes objetos da [Caixa de ferramentas] para a tela.

Propriedades do objeto da Lista suspensa de receitas (Nome: RecipeDropdownList1) : A-1

Guia	Sub-tela	Propriedade	Valor
[Função]	[Básico]	[Tipo de controle]	[Família]

Propriedades do objeto da Lista suspensa de receitas (Nome: RecipeDropdownList2) : A-2

Guia	Sub-tela	Propriedade	Valor
[Função]	[Básico]	[Tipo de controle]	[Grupo]

Propriedades do objeto da Lista suspensa de receitas (Nome: RecipeDropdownList3) : A-3

Guia	Sub-tela	Propriedade	Valor
[Função]	[Básico]	[Tipo de controle]	[Receita]

Propriedades do objeto de Visualizador de ingredientes (Nome: IngredientViewer1) : B-1

Valor padrão.

Propriedades do objeto do interruptor (Nome: Switch1) : C-1

Valor padrão.

Propriedades do objeto do interruptor (Nome: Switch2) : C-2

Valor padrão.

Propriedades do objeto do interruptor (Nome: Switch3) : C-3

Valor padrão.

Propriedades do objeto do interruptor (Nome: Switch4) : C-4

Valor padrão.

Configurar scripts

Explorador de projeto : [Screen1]

Definir o seguinte script sobre o objeto.

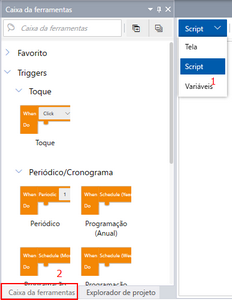

A partir da [Caixa de ferramentas] arraste e solte o roteiro para o editor do Script.

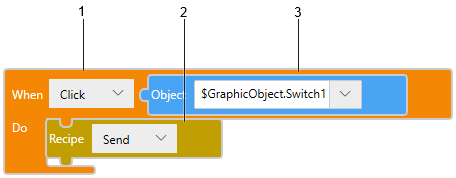

Objeto de interruptor (Nome: Switch1) script : C-1

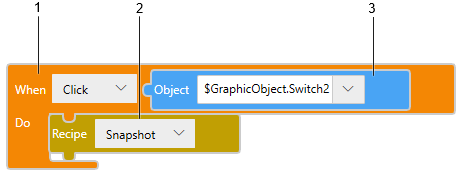

Objeto de interruptor (Nome: Switch2) script : C-2

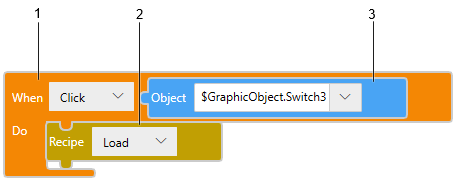

Objeto de interruptor (Nome: Switch3) script : C-3

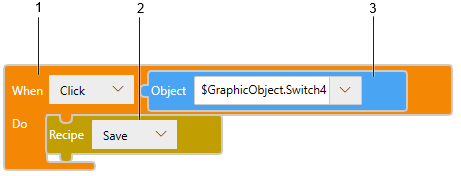

Objeto de interruptor (Nome: Switch4) script : C-4

Legenda	Bloquear
1	[Triggers] ➞ [Toque] ➞ [Toque]
2	[Operações] ➞ [Funções HMI] ➞ [Receita]
3	[Valores] ➞ [Objeto de tela]
