Vinculação de dados

Além de definir valores fixos diretamente para as configurações (propriedades) de uma função ou objeto, você pode definir valores associados indiretamente a outras propriedades.

Os valores das propriedades são sincronizados entre si entre a propriedade e as outras propriedades associadas. Este recurso permite um design de tela dinâmico e flexível. A capacidade de associar uma propriedade a outra propriedade é chamada de "Vinculação de dados".

Ao descrever a Vinculação de dados, as propriedades a serem definidas e suas propriedades associadas são referidas como "Destino de vinculação" e "Origem de vinculação", respectivamente.

Casos de uso de vinculação de dados

Como um exemplo de Vinculação de dados, uma propriedade de Exibição de data/hora [Valor atual] está associada a uma propriedade que contém a data/hora da unidade do display. Neste caso, a propriedade [Valor atual] é o Destino de vinculação e a propriedade que contém a data e a hora é a Origem de vinculação.

Na unidade do display, a exibição de data e hora mostra a data e a hora da unidade do display. A alteração de um valor na exibição da data e hora também pode alterar a data e a hora da unidade do display.

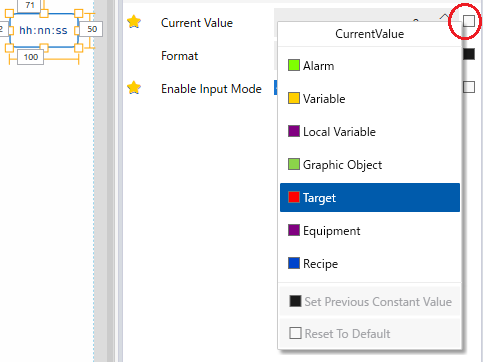

1. Nas propriedades [Exibição de data e hora], clique no ícone quadrado (chamado "Marcador de propriedade") ao lado de [Valor atual] e selecione [Terminal].

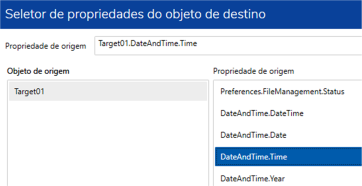

2. No seletor de propriedades, selecione a propriedade Origem de vinculação. Selecione 'Target01' em [Objeto de origem], e depois selecione 'DateAndTime.DateTime' em [Propriedade de origem].

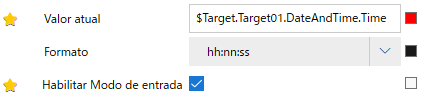

3. Clique em [OK]. A propriedade de origem aparece no campo [Valor atual].

4. Selecione [Due vie] em [Direção].


Quando você configura a vinculação de dados, a origem de vinculação associada com um destino de vinculação é exibida como uma string delimitada por período, como segue.

Objeto
Variável

a. Objeto de origem

b. Propriedade de origem

Tipos de origens de vinculação

As origens de vinculação são categorizadas pelo uso. Quando você configura a origem de vinculação, você também seleciona o tipo primeiro. O seguinte mostra o uso de cada tipo.

Tipo	Uso
[ Alarme]	Especifique as propriedades para configurações de alarme comuns, grupos de alarme, alarmes e registros de operação.
[ Variável]	Especifique a variável e suas propriedades.
[ Variável local]	Especifique a variável local e suas propriedades.
[ Objetos gráficos]	Especifique as propriedades para telas, conteúdo, layout de objetos, formas e peças.
[ Terminal]	Especifique as propriedades das configurações do alvo.
[ Equipamento]	Especifique as propriedades das configurações do Equipamento.
[ Receita]	Especificar as propriedades dos controles de receitas, famílias de receitas, grupos de receitas, receitas e dados de receitas.
[ Texto da tabela de idiomas]	Especifique o ID do texto do Idioma.
[ ID da tabela de idiomas]	Especifique indiretamente o ID do texto do idioma selecionando a variável.
[ ID da tabela de idioma local]	Especifique indiretamente o ID do texto do Idioma local selecionando a variável local.

"Direção" de vinculação de dados

Vinculação de dados permite que você escolha a direção na qual os valores de propriedade são refletidos entre o Destino de vinculação e a Origem de vinculação.

Direção	Descrição

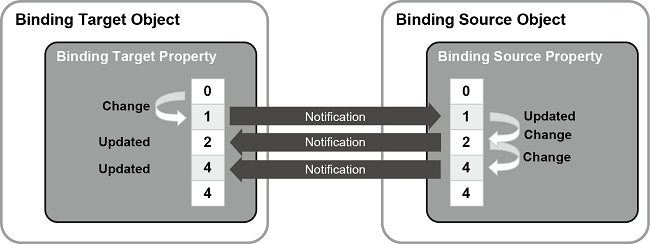

[Due vie]	O valor é refletido em ambas as direções entre o Destino de vinculação e a Origem de vinculação.

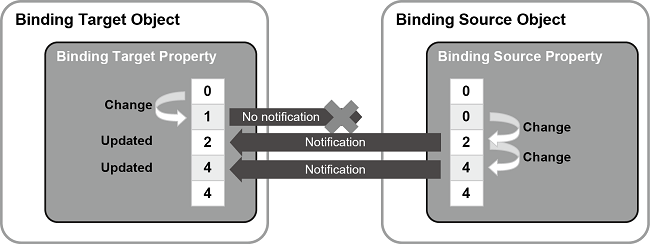

[Unidirecional]	O valor é refletido da Origem de vinculação para o Destino de vinculação, mas o valor não é refletido do Destino de vinculação para a Origem de vinculação. Observação: Desmarque a caixa de seleção se o objeto Destino de vinculação tiver a propriedade [Habilitar Modo de entrada]. Se a caixa de seleção estiver selecionada, um erro será exibido.

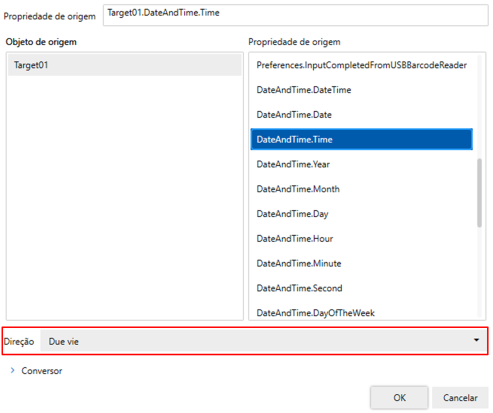

Defina a direção na janela do seletor de Propriedades onde você seleciona a Origem de vinculação.

Converte o valor de uma Origem de vinculação (Conversor)

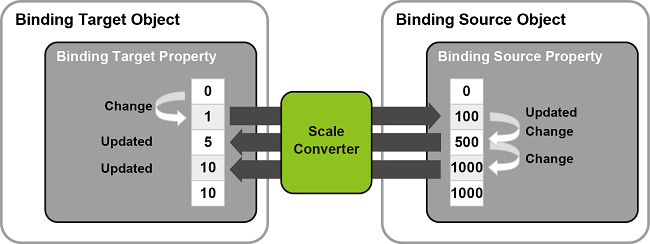

O conversor permite converter o valor da Origem de vinculação para refletir o Destino de vinculação por qualquer regra. Por exemplo, se você usar um conversor de escala que converte um valor da Origem de vinculação para 1/100, se 500 for inserido na Origem de vinculação, o Destino de vinculação refletirá 5.

O conversor de expressão e conversor de faixa suporta apenas [Unidirecional] na [Direção].
