Exemple de transitions d'écran avec des dossiers multicouches

Cette section décrit la transition d'écran dans l'exemple ci-dessous.

1ère couche : [Gauche], 2ème couche : [Gauche]

Élément	Navigation

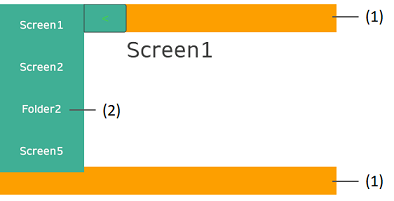

Écran 1,2,5	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : Passage à la navigation de la 2ème hiérarchie

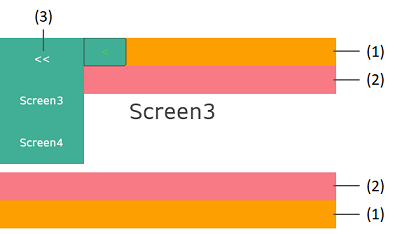

Écran 3,4	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : En-tête/Pied de page de l'écran principal de la 2ème hiérarchie (3) : Passage à la navigation de la 1ère hiérarchie

1ère couche : [Gauche], 2ème couche : [Icône]

Élément	Navigation
Écran 1,2,5	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : Passage à l'écran initial de la 2ème hiérarchie
Écran 3,4	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : En-tête/Pied de page de l'écran principal de la 2ème hiérarchie (3) : Passage à l'écran d'accueil de la 2ème hiérarchie   2ème écran d'accueil de la hiérarchie

1ère couche : [Gauche], 2ème couche : [Diapositive]

Élément	Navigation
Écran 1,2,5	(1) : En-tête/Pied de page de l'écran principal du 1er dossier hiérarchique (2) : Passage à l'écran initial du dossier de la 2ème hiérarchie

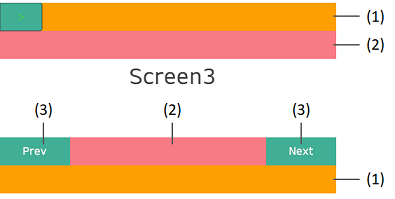

Écran 3,4	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : En-tête/Pied de page de l'écran principal de la 2ème hiérarchie (3) : Commutateur de navigation par diapositive

Transition d'écran par commutateur de navigation par diapositive :

1ère couche : [Icône], 2ème couche : [Icône]

Élément	Navigation
Écran 1,2,5	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : Passage à l'écran d'accueil de la 1ère hiérarchie   1e écran d'accueil de la hiérarchie (3) : Passage à l'écran d'accueil de la 2ème hiérarchie
Écran 3,4	(1) : En-tête/Pied de page du 1er écran principal de la hiérarchie (2) : En-tête/Pied de page du 2ème écran principal de la hiérarchie (3) : Passage à l'écran d'accueil de la 2ème hiérarchie   2ème écran d'accueil de la hiérarchie (4) : Passage à l'écran d'accueil de la 1ère hiérarchie

1ère couche : [Icône], 2ème couche : [Gauche]

Élément	Navigation
Écran 1,2,5	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : Passage à l'écran initial de la 1ère hiérarchie   2ème écran initial de la hiérarchie (3) : Passage à l'écran initial de la 2ème hiérarchie
Écran 3,4	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : En-tête/Pied de page de l'écran principal de la 2ème hiérarchie (3) : Passage à l'écran d'accueil de la 1ère hiérarchie

1ère couche : [Icône], 2ème couche : [Diapositive]

Élément	Navigation
Écran 1,2,5	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : Passage à l'écran initial de la 1ère hiérarchie   2ème écran initial de la hiérarchie (3) : Passage à l'écran initial de la 2ème hiérarchie
Écran 3,4	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : En-tête/Pied de page de l'écran principal de la 2ème hiérarchie (3) : Passe à l'écran d'accueil de la 1ère hiérarchie (4) : Commutateur de navigation par diapositive

Transition d'écran par commutateur de navigation par diapositive :

1ère couche : [Diapositive], 2ème couche : [Diapositive]

Élément	Navigation
Écran 1,2,5	(1) : En-tête/Pied de page du 1er écran principal de la hiérarchie (2) : Commutateur de navigation par diapositive

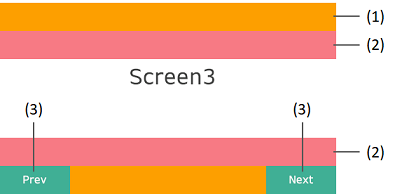

Écran 3,4	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : En-tête/Pied de page de l'écran principal de la 2ème hiérarchie (3) : Commutateur de navigation par diapositive

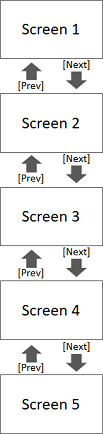

Passage d'un écran à l'autre en faisant glisser le bouton de navigation (lorsque l'écran initial de la 2ème hiérarchie est l'écran 3) :

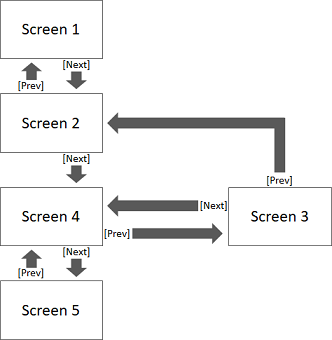

Passage d'un écran à l'autre en faisant glisser le bouton de navigation (lorsque l'écran initial de la 2ème hiérarchie est l'écran 4) :

1ère couche : [Diapositive], 2ème couche : [Gauche]

Élément	Navigation

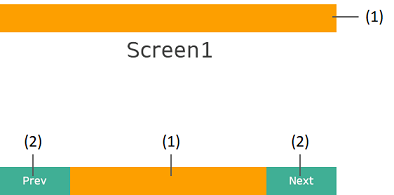

Écran 1,2,5	(1) : En-tête/Pied de page du 1er écran principal de la hiérarchie (2) : Commutateur de navigation par diapositive

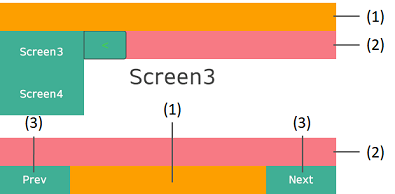

Écran 3,4	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : En-tête/Pied de page de l'écran principal de la 2ème hiérarchie (3) : Commutateur de navigation par diapositive

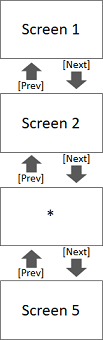

Transition d'écran par commutateur de navigation par diapositive :

* : écran initial de la 2ème hiérarchie

1ère couche : [Diapositive], 2ème couche : [Icône]

Élément	Navigation
Écran 1,2,5	(1) : En-tête/Pied de page du 1er écran principal de la hiérarchie (2) : Commutateur de navigation par diapositive
Écran 3,4	(1) : En-tête/Pied de page de l'écran principal de la 1ère hiérarchie (2) : En-tête/Pied de page de l'écran maître de la 2ème hiérarchie (3) : Commutateur de navigation par diapositive (4) : Passage à l'écran d'accueil de la 2ème hiérarchie   2ème écran d'accueil de la hiérarchie

Transition d'écran par commutateur de navigation par diapositive :

* : écran initial de la 2ème hiérarchie
