保存するデータサイズの計算

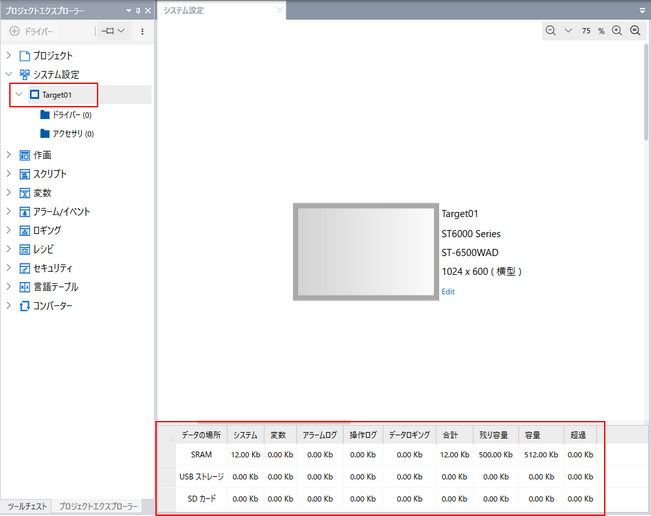

バックアップメモリー (SRAM) または外部ストレージに保存されている各データのサイズは、システム設定の編集画面で確認できます。

各データサイズの計算については、以下を参照してください。

MEMO: 変数値 (保持変数) の保存先は、バックアップメモリー (SRAM) のみです。

アラーム

(単位: バイト)

42000 + [(最大レコード*1) x 24.5] + [(すべてのアラームグループの発報アラーム数) x 45]

*1 アラームプロパティの [最大レコード] で設定

(単位: バイト)

1626 + (各ロギングデータのデータサイズの合計)

A: データロギンググループの各変数のサイズの合計

B: (最大レコード*1) x (A + 14)

C: 1446 + [(変数の数) x 342] + B

*1 データロギングプロパティの [最大レコード] で設定

(単位: バイト)

8192 + [(SRAM レコード*1) x 343]

*1 操作ログプロパティで設定

(単位: バイト)

8192 + ([保持] が有効な変数のデータサイズの合計)
